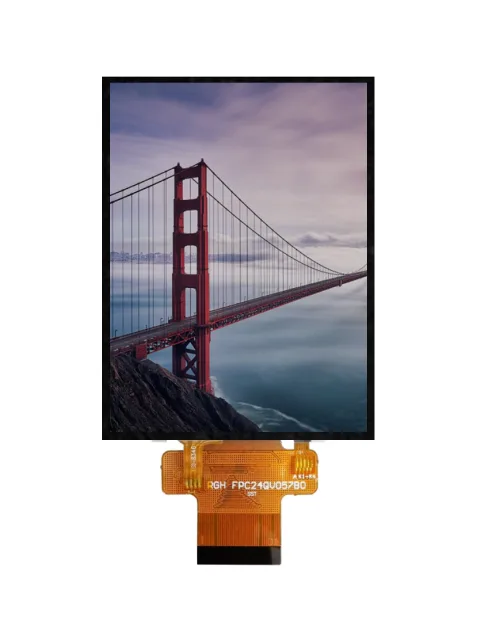

Module LCD TN TFT de 2,8 pouces - Affichage 320×240

Détails du produit :

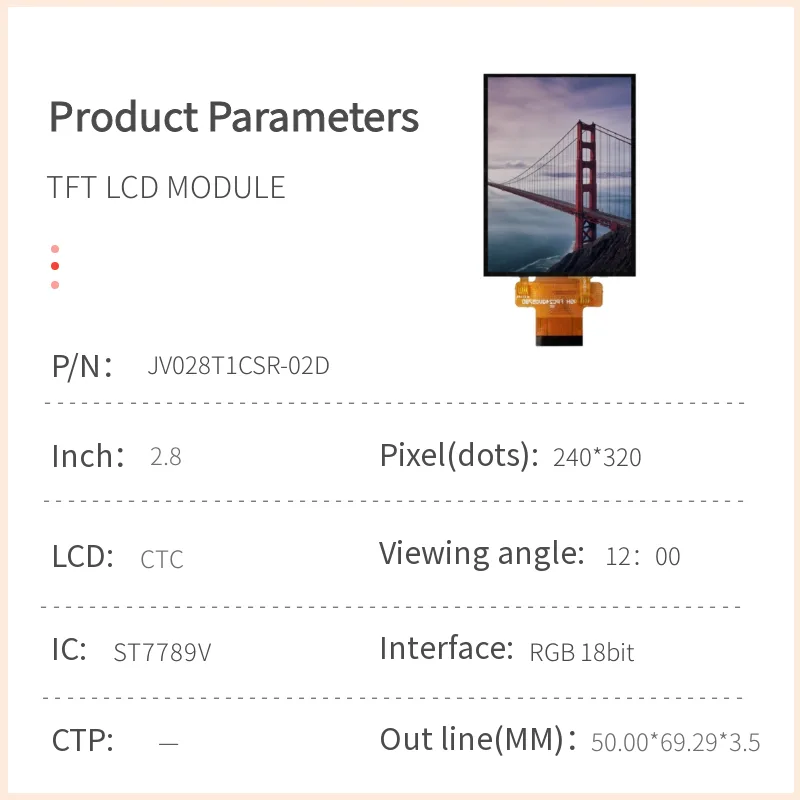

1. Spécifications générales

Objet	Spécifications	Notes
Taille de l'écran LCD	2,8 pouces
Type de panneau	Matrice active a-Si TFT	TN, Normalement Blanc
Résolution	240RGB(H) × 320(V) pixels
Mode d'affichage	TN / Normalement Blanc
Nombre de couleurs	262K couleurs
Sens de visionnage (inversion des gris)	12 heures
Rapport de contraste	500 (typ.)
Luminance	480 cd/m² (typ.)
Taille du module (H×V×T)	50,00 × 69,20 × 3,45 mm
Zone active (H×V)	43,20 × 57,60 mm
Taille du pixel (H×V)	0,18 × 0,18 mm
CI du conducteur	ST7789V2
Source lumineuse	4 LED (blanches)	Connexion parallèle
Interface	RGB parallèle	Comprend des broches RTP (Resistive Touch Panel)
Température de fonctionnement	De -20°C à +70°C
Température de stockage	De -30°C à +80°C
Poids	TBD

2. Caractéristiques électriques

Paramètres	Symbole	Min	Type	Max	Unité
Tension du système	VDD	2.4	2.75	3.3	V
Tension de fonctionnement de l'interface	VDDI	1.65	1.8	3.3	V
Haute tension d'entrée	VIH	0,7×VDDI	–	VDDI	V
Tension basse d'entrée	VIL	VSS	–	0,3×VDDI	V
Haute tension de sortie	VOH	0,8×VDDI	–	VDDI	V
Tension basse de sortie	VOL	VSS	–	0,2×VDDI	V

3. Caractéristiques du rétroéclairage

Objet	Symbole	Min	Type	Max	Unité	Condition
Tension directe	Vf	2.8	3.0	3.3	V	Si=80mA
Configuration des LED	–	–	4 LED parallèles	–	–
Blanc CIE x	x	0.26	0.28	0.32	–	Si=80mA
Blanc CIE y	y	0.26	0.28	0.32	–	Si=80mA

4. Caractéristiques optiques

Objet	Symbole	Min	Type	Max	Unité	Condition
Rapport de contraste	CR	–	500	–	–	Angle normal
Luminance (centre)	Lv	430	480	–	cd/m²
Luminosité Uniformité	δWHITE	80	–	–	%
Temps de réponse (Tr+Tf)	–	–	16	–	ms
Angle de vision (CR≥10)
- 3:00 / 9:00	θ	–	45	–	degrés
- 6:00	θ	–	50	–	degrés
- 12:00	θ	–	20	–	degrés
Rapport NTSC	–	–	55%	–	–

5. Valeurs maximales absolues

Paramètres	Symbole	Min	Max	Unité
Tension d'alimentation	VDD	-0.3	+4.6	V
Tension d'alimentation logique	VDDI	-0.3	+4.6	V
Plage de tension d'entrée	VIN	-0.3	VDDI+0,5	V
Plage de tension de sortie	VO	-0.3	VDDI+0,5	V
Température de fonctionnement	Haut de page	-20	+70	°C
Température de stockage	Tst	-30	+80	°C

6. Description des broches (connecteur FPC à 40 broches)

Broche(s)	Symbole	Description
1	GND	Masse du système
2	LEDA	Anode de la LED (+)
3-6	LEDK1-LEDK4	Cathodes des LED (-)
7-10	XR, YU, XL, YD	Broches de l'écran tactile résistif (RTP)
11	RESET	Signal de réinitialisation
12	VSYNC	Synchronisation verticale
13	HSYNC	Synchronisation horizontale
14	DOTCLK	Horloge à points
15	ENABLE	Validation des données
16-21	R0-R5	Données rouges (6 bits)
22-27	G0-G5	Données vertes (6 bits)
28-33	B0-B5	Données bleues (6 bits)
34-36	SD0, SDI, SCL	Broches d'interface série
37	CS	Sélection de la puce
38	IOVCC	Puissance E/S (1,65-3,3V)
39	VCI	Alimentation analogique (2,4-3,3V)
40	GND	Masse du système

7. Fiabilité et inspection

Tests de fiabilité : Stockage et fonctionnement à haute/basse température, choc thermique, ESD (±6kV/±8kV).
Durée de vie : 20 000 heures dans des conditions normales d'utilisation.
Norme d'inspection : MIL-STD-105E, niveau II, NQA : MAJ=0,65, MIN=1,5.

8. Caractéristiques principales

Panneau tactile résistif intégré à 4 fils (RTP)
Luminosité (480 cd/m²) et contraste (500:1) élevés
Interface parallèle RVB pour un rendu graphique rapide
Couleur 6 bits par canal (262K couleurs)
Panneau TN robuste avec polariseur EWV
Module compact avec pilote de rétroéclairage intégré

9. Applications

Interfaces homme-machine (IHM)
Dispositifs médicaux portables
Panneaux de contrôle industriels
Terminaux de point de vente (POS)
Équipement portatif d'essai et de mesure
Électronique interactive grand public

Télécharger les documents techniques

Cliquez ici pour télécharger ce document：FULL SPEC-JV028T1CSR-02B（02D）

Toutes les spécifications sont basées sur la fiche technique officielle du produit (Ver : 02). Pour les dessins mécaniques, les détails des performances de l'écran tactile et les critères d'inspection complets, veuillez vous référer au document original.
