LCM monochrome personnalisé pour balance électronique CAS
Une solution LCM monochrome STN à haute fiabilité développée pour un fabricant d'équipements de pesage de renommée mondiale.

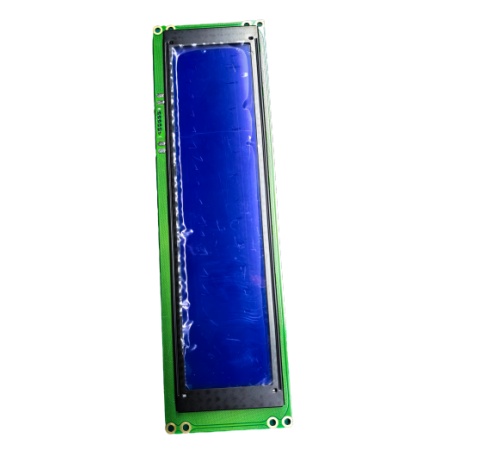

Aperçu du projet
Jictech a développé et fabriqué avec succès un LCM monochrome personnalisé pour CAS Corporation, un leader mondial en matière d'équipement de pesage industriel et commercial. Le projet nécessitait un module d'affichage fiable à intégrer dans des balances électroniques répondant à des normes de performance strictes dans divers environnements d'exploitation.
Industrie : Pesage industriel / Balance pour le commerce de détail
Type d'affichage : STN Monochrome bleu LCM
Application : Balance électronique de calcul des prix
Exigences des clients
Large gamme de températures de fonctionnement : Supporte les environnements de stockage à froid de -20℃ et de haute température de +70℃.
Haute qualité d'affichage : Les chiffres sont clairement lisibles en cas de forte luminosité et de rétroéclairage.
Approvisionnement à long terme en circuits intégrés de commande : évite le risque d'arrêts de production de composants clés
Structure compacte : S'adapte à l'espace interne limité des balances électroniques
Faible consommation d'énergie : Compatible avec les versions alimentées par batterie

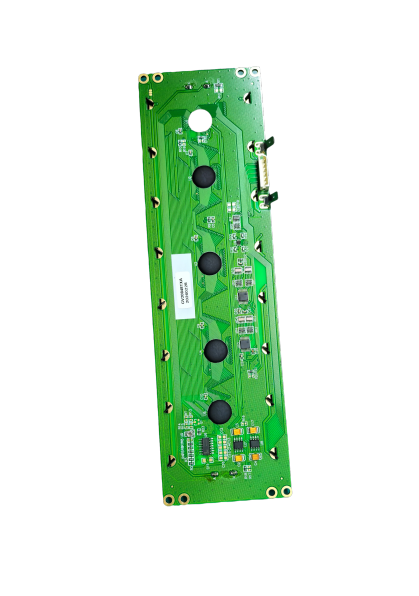

Les défis de l'ingénierie
Jictech Engineering Solutions
Mise à niveau de NT7108 à SBN0064G / SBN6400G avec compatibilité totale avec les broches - aucune modification du matériel n'est nécessaire pour le CAS.
Fourniture d'un code d'initialisation complet et d'une référence temporelle afin d'accélérer la validation par le client.
Formulation personnalisée du fluide STN, mode négatif (fond bleu, caractères blancs), 1/48 de service, 1/7 de biais.
Température de fonctionnement -20℃ ~ +70℃, température de stockage -30℃ ~ +80℃ - assure un affichage stable dans les entrepôts frigorifiques et les applications extérieures.
Rétro-éclairage double : 3 LED blanches 3020 par canal, courant total IF = 45mA × 2, VF = 3,2V.
Microstructure optimisée de la plaque de guidage de la lumière pour une illumination très uniforme de la zone.
Connecteur : MOLEX 5267-06A
| Symbole | Fonction |
|---|---|
| GND | Masse de l'alimentation |
| VDD | Alimentation logique 3,3V |
| STCP1 | Contrôle du verrouillage sériel 1 |
| STCP2 | Contrôle du verrouillage sériel 2 |
| DS | Entrée de données en série |
| SHCP | Entrée de l'horloge de décalage |

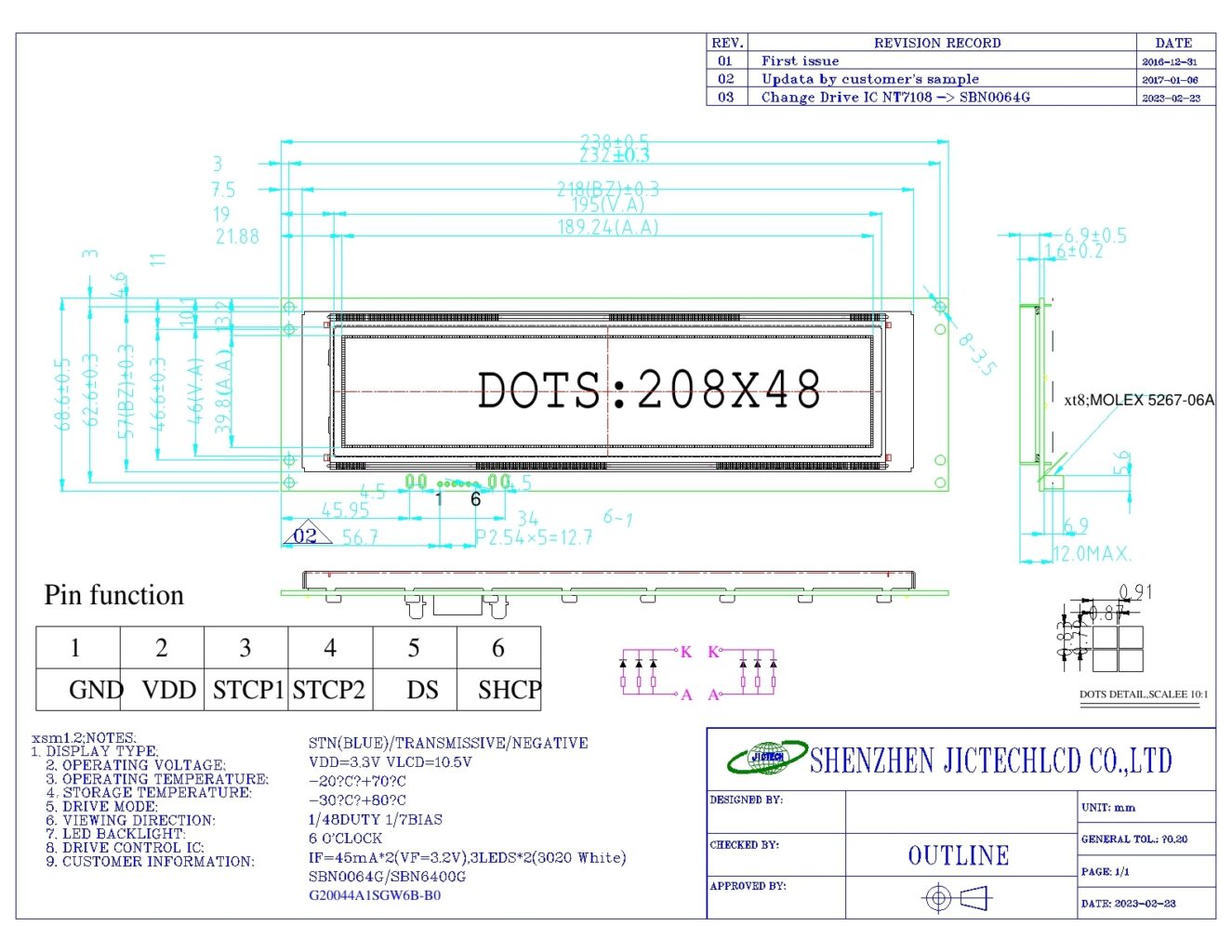

Dessins de conception
Spécifications des produits
| Paramètres | Spécifications |
|---|---|
| Type d'affichage | STN (bleu), transmissif, négatif |
| Tension de fonctionnement | VDD = 3,3V, VCLD = 10,5V |
| Mode de conduite | 1/48 de service, 1/7 de biais |
| Temp. de fonctionnement. | -20℃ ~ +70℃ |
| Température de stockage. | -30℃ ~ +80℃ |
| Direction de visualisation | 6 heures |
| Rétro-éclairage | 3 LED × 2 (3020 blanc), IF=45mA×2, VF=3.2V |
| CI du conducteur | SBN0064G / SBN6400G (mis à jour à partir de NT7108) |
| Connecteur | MOLEX 5267-06A |
| Épaisseur du module | 12.0mm MAX |
| P/N du client | G20044A1SGW6B-B0 |
Résultats du projet
Intégration réussie dans de multiples modèles d'échelle CAS, livraisons cumulées supérieures à 1 million d'euros. 120K unités
Taux de retour sur le terrain réduit de 42% par rapport à la génération précédente
Rendement de premier passage atteint pour la production de CAS 99.2%
La migration des circuits intégrés de commande garantit 5+ ans de l'offre continue
Coopération stratégique à long terme établie, projets de suivi en cours
