TFT 정전식 터치스크린이란 무엇인가요?

TFT 정전식 터치스크린이란 무엇인가요?

A TFT 정전식 터치스크린 다음 두 가지 기술을 결합한 디스플레이 모듈입니다: TFT(박막 트랜지스터) LCD 이미지 표시 및 정전식 터치 감지 사용자 입력을 위해.

• TFT LCD 박막 트랜지스터를 사용하여 각 픽셀을 개별적으로 제어함으로써 선명한 색상, 높은 해상도, 빠른 응답 속도를 구현합니다.
• 정전식 터치 기술 물리적 압력에 의존하는 대신 인체(또는 전도성 스타일러스)의 전기 전도도를 통해 입력을 감지합니다.

이 두 기술을 결합하면 반응성이 뛰어나고 내구성이 우수하며 시각적으로도 뛰어난 고성능 인터랙티브 디스플레이가 탄생합니다.

TFT 정전식 터치 스크린의 구조적 구성 요소

일반적인 TFT 정전식 터치스크린은 다음과 같은 몇 가지 주요 층과 구성 요소로 이루어져 있습니다:

1. 커버 유리 (커버 렌즈)

가장 바깥쪽의 보호층은 대개 화학 강화 유리(코닝 고릴라 글래스 등)나 PMMA, 폴리카보네이트와 같은 합성 소재로 만들어집니다. 이 층은 내부 센서를 긁힘, 먼지, 충격으로부터 보호합니다. 표준 두께는 0.55 mm ~ 1.8 mm, 산업용이나 파손 방지 용도로는 더 두꺼운 유리(최대 4–8 mm)가 사용됩니다.

2. 터치 센서

센서는 정전식 터치 기능의 핵심입니다. 이 센서는 다음과 같은 구성 요소로 이루어져 있습니다:

• ITO(인듐-주석 산화물) 층: 수직(X) 및 수평(Y) 전극 격자 형태로 패턴화된 투명 전도성 필름. 이 필름들은 교차점에서 터치 이벤트를 감지하는 매트릭스를 형성합니다.
• 기판: 센서는 용도에 따라 유리(유리 센서) 또는 유연한 PET/필름(필름 센서) 위에 제작될 수 있습니다.

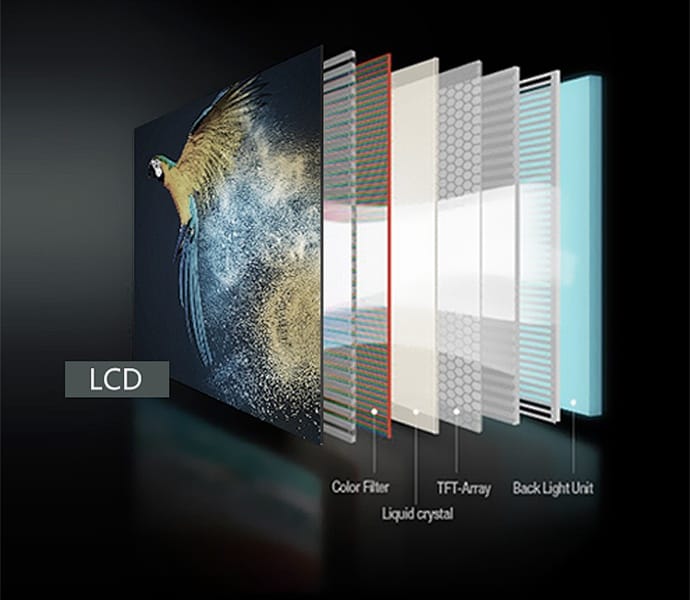

3. TFT LCD 디스플레이 패널

터치 센서 아래에는 TFT LCD 패널이 위치해 있으며, 여기에는 다음이 포함됩니다:

• 백라이트 장치: 조명을 제공합니다(LCD는 자체 발광이 되지 않기 때문입니다).
• 액정층: 박막 트랜지스터를 통해 제어되어 빛을 조절하고 이미지를 생성합니다.
• 색상 필터: 모든 색상을 구현합니다.

4. 터치 컨트롤러 IC(집적회로)

정전용량 센서 그리드를 지속적으로 스캔하고, 정전용량 변화를 감지하여 이를 디지털 터치 좌표로 변환하는 전용 마이크로컨트롤러입니다.

5. FPC (연성 인쇄 회로 기판)

FPC는 터치 센서, 컨트롤러 IC 및 호스트 장치(마더보드나 프로세서 등)를 전기적으로 연결하는 역할을 합니다.

일반적인 인터페이스

TFT 정전식 터치스크린은 다음과 같은 여러 표준 인터페이스를 통해 호스트 시스템과 통신합니다:

인터페이스의 선택은 속도와 배선 복잡도, 전자기 호환성 등 애플리케이션의 요구 사항에 따라 달라집니다.

작동 원리

TFT 정전식 터치스크린의 작동 원리는 다음 세 단계로 이해할 수 있습니다:

1단계: 정전기장 생성

전원이 켜지면 터치 컨트롤러가 ITO 전극 그리드에 전하를 공급하여 화면 표면 전체에 균일한 정전기장을 형성합니다.

2단계: 터치 감지

전도성 물체(예: 사람의 손가락)가 화면에 접근하거나 닿으면, 해당 부위의 정전기장이 교란됩니다. 인체는 유전체 역할을 하여 접촉 지점에 추가적인 정전용량을 발생시킵니다.

현대식 스크린은 예상 정전 용량(PCAP) X-Y 전극 매트릭스를 활용하여 정밀한 멀티터치 감지를 가능하게 하는 기술입니다. 이는 기존 방식에 비해 상당한 개선입니다. 표면 정전용량식 단일 터치만 지원했고 정확도가 떨어졌던 기술입니다.

3단계: 신호 처리 및 출력

터치 컨트롤러 IC는 그리드를 스캔하여 정전용량 변화의 정확한 X, Y 좌표를 파악하고, 노이즈를 제거한 뒤 터치 데이터를 기기의 운영 체제로 전송합니다. 이 모든 과정은 밀리초 단위로 이루어져, 매끄럽고 반응성이 뛰어난 사용자 경험을 제공합니다.

TFT 정전식 터치스크린의 장점

1. 높은 감도와 반응성

정전식 터치스크린은 압력을 가할 필요 없이 아주 가벼운 터치에도 반응하여 부드럽고 자연스러운 상호작용을 제공합니다.

2. 멀티 터치 지원

PCAP 기술은 최대 10개 이상의 동시 터치 지점을 지원하여, 핀치 투 줌, 회전, 스와이프와 같은 제스처를 사용할 수 있게 해줍니다.

3. 뛰어난 화질

TFT LCD 기술은 고해상도, 생생한 색상, 높은 밝기, 빠른 응답 속도를 제공하여 멀티미디어, 게임 및 전문 분야에 이상적입니다.

4. 내구성과 수명

움직이는 부품이 없고 단단한 유리 표면을 갖춘 정전식 터치스크린은 내구성이 매우 뛰어납니다. 저항식 스크린과 달리, 약간의 균열이 생겨도 계속 작동할 수 있습니다.

5. 세척이 간편함

평평한 유리 표면은 오염, 기름기, 먼지에 강하여 대중이 자주 이용하는 장소나 위생이 중요한 환경에 이상적입니다.

TFT 정전식 터치 스크린의 단점

1. 비전도성 물체에는 사용할 수 없습니다.

일반 정전식 터치스크린은 장갑을 낀 손가락(특별히 설계된 경우 제외), 플라스틱 스타일러스 또는 비전도성 물질에는 반응하지 않습니다.

2. 물과 습기에 취약함

화면에 물방울이 묻으면 터치 신호가 잘못 감지되거나 화면이 제대로 작동하지 않을 수 있지만, 최신 컨트롤러에는 이제 방수 기능이 탑재되어 있습니다.

3. 저항식 화면보다 비용이 더 비쌈

TFT 정전식 터치스크린은 ITO 센서와 컨트롤러 IC가 복잡하기 때문에, 일반적으로 저항식 터치스크린에 비해 제조 비용이 더 많이 듭니다.

4. 직사광선 아래에서는 시야가 제한됨

TFT LCD는 밝기가 우수하지만, 고휘도 백라이트나 광학 본딩 기술이 적용되지 않은 경우 강한 햇빛 아래에서는 가독성이 떨어질 수 있습니다.

5. 전력 소비량

TFT LCD는 지속적인 백라이트가 필요하며, 이는 OLED와 같은 자체 발광 기술보다 더 많은 전력을 소모하므로, 배터리로 구동되는 기기의 경우 이를 고려해야 할 중요한 사항입니다.

TFT 정전식 터치스크린의 응용 분야

TFT 정전식 터치스크린은 그 다용도성 덕분에 다음과 같은 다양한 산업 분야에서 널리 사용되고 있습니다:

산업용 TFT 정전식 터치스크린은 대개 다음과 같은 내구성 강화 기능을 갖추고 있습니다. IP65 등급 전면 패널, 7H 경도의 유리, 및 햇빛 아래에서도 가독성이 뛰어난 밝기 (500+ 니트), 따라서 열악한 환경에서도 연중무휴 24시간 가동이 가능합니다.

결론

그리고 TFT 정전식 터치스크린 이는 디스플레이 기술과 입력 기술의 강력한 융합을 보여줍니다. TFT LCD의 고품질 화질과 정전식 터치 감지의 직관적이고 반응성이 뛰어난 터치 경험을 결합함으로써, 이 기술은 소비자, 산업 및 상업용 애플리케이션 전반에 걸쳐 주류 인터페이스 기술로 자리 잡았습니다.

물에 민감하거나 비전도성 물체에서는 작동하지 않는 등 한계가 있기는 하지만, 컨트롤러 IC, 소재 및 제조 기술의 지속적인 발전으로 그 성능은 계속해서 확장되고 있습니다. 스마트폰, 산업용 제어 패널, 인터랙티브 키오스크 등 어떤 제품을 설계하든, 프로젝트에 적합한 선택을 하기 위해서는 TFT 정전식 터치스크린의 구조, 작동 원리, 그리고 장단점을 이해하는 것이 필수적입니다.
