TFT静電容量式タッチスクリーンとは？

TFT静電容量式タッチスクリーンとは？

A TFT静電容量式タッチスクリーン は、2つの技術を組み合わせたディスプレイモジュールであり、 TFT（薄膜トランジスタ）液晶ディスプレイ 画像の表示および 静電容量式タッチセンシング ユーザー入力用。.

• TFT LCD 薄膜トランジスタを用いて各画素を個別に制御することで、鮮やかな発色、高解像度、そして高速な応答速度を実現しています。.
• 静電容量式タッチ技術 物理的な圧力に頼るのではなく、人体（または導電性スタイラス）の電気伝導度を通じて入力を検知します。.

これら2つの技術を組み合わせることで、応答性に優れ、耐久性が高く、視覚的にも魅力的な高性能なインタラクティブディスプレイが実現します。.

TFT静電容量式タッチスクリーンの構成要素

一般的なTFT静電容量式タッチスクリーンは、いくつかの主要な層と構成要素から成り立っています：

1. カバーガラス（カバーレンズ）

最上層の保護層は、通常、化学強化ガラス（コーニング社のゴリラガラスなど）や、PMMAやポリカーボネートなどの合成素材でできています。これは、内部のセンサーを傷、ほこり、衝撃から保護する役割を果たします。標準的な厚さは 0.55 mm ～ 1.8 mm, 、工業用や耐破壊用途では、より厚いガラス（最大4～8 mm）が使用されます。.

2. タッチセンサー

このセンサーは、静電容量式タッチ機能の中核をなすものです。その構成要素は以下の通りです：

• ITO（酸化インジウムスズ）層: 透明導電フィルムを、垂直（X）および水平（Y）の電極グリッド状にパターン化したもの。これらがマトリックスを形成し、その交点でタッチ操作を検知する。.
• 基板: センサーは、用途に応じてガラス（ガラスセンサー）または柔軟性のあるPET／フィルム（フィルムセンサー）上に形成することができます。.

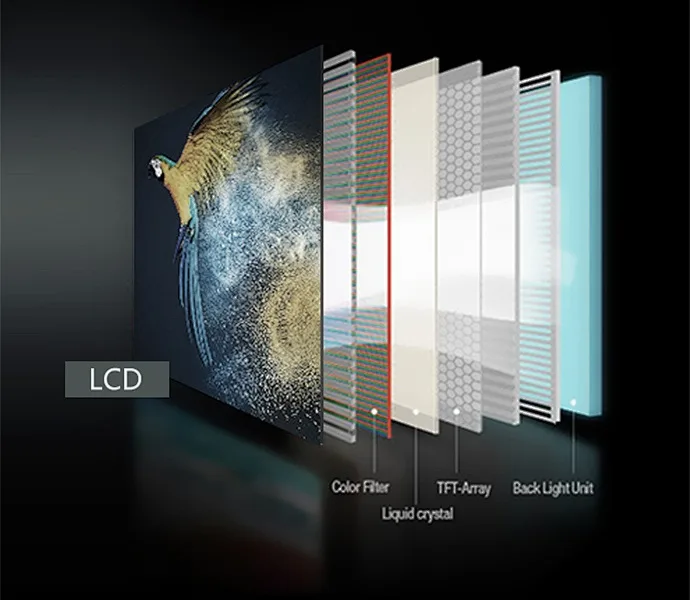

3. TFT液晶ディスプレイパネル

タッチセンサーの下にはTFT液晶パネルが配置されており、その構成は以下の通りです：

• バックライトユニット: 照明を提供する（LCDは自発光型ではないため）。.
• 液晶層: 薄膜トランジスタによって制御され、光を調整して画像を生成する。.
• カラーフィルター: あらゆる色を再現します。.

4. タッチコントローラIC（集積回路）

静電容量式センサーグリッドを継続的にスキャンし、静電容量の変化を検知して、それをデジタルタッチ座標に変換する専用のマイクロコントローラ。.

5. FPC（フレキシブルプリント回路）

FPCは、タッチセンサー、コントローラIC、およびホストデバイス（マザーボードやプロセッサなど）間の電気的接続を担っています。.

一般的なインターフェース

TFT静電容量式タッチスクリーンは、いくつかの標準インターフェースを介してホストシステムと通信します：

インターフェースの選択は、速度、配線の複雑さ、および電磁両立性に関するアプリケーションの要件によって決まります。.

動作原理

TFT静電容量式タッチスクリーンの動作は、次の3つの段階に分けて理解することができます。

第1段階：静電界の生成

電源を入れると、タッチコントローラがITO電極グリッドに電荷を供給し、画面表面全体に均一な静電界を形成します。.

ステージ2：タッチ検出

導電性のある物体（人の指など）が画面に近づいたり、画面に触れたりすると、その部分の静電界が乱されます。人体は誘電体として機能し、接触点に追加の静電容量をもたらします。.

現代のスクリーンでは、 投影型静電容量方式（PCAP） X-Y電極マトリックスを採用し、高精度なマルチタッチ検出を可能にする技術です。これは従来の技術に比べて大幅な改善であり、 表面静電容量式 この技術は、シングルタッチしか対応しておらず、精度も低かった。.

第3段階：信号処理と出力

タッチコントローラICはグリッドをスキャンし、静電容量の変化が生じた正確なX座標とY座標を特定してノイズを除去し、タッチデータをデバイスのオペレーティングシステムに送信します。この一連の処理はすべてミリ秒単位で行われ、シームレスで応答性の高いユーザー体験を実現します。.

TFT静電容量式タッチスクリーンの利点

1. 高い感度と応答性

静電容量式スクリーンは、圧力をかける必要がなく、ごく軽いタッチにも反応するため、スムーズで自然な操作感を実現します。.

2. マルチタッチ対応

PCAP技術は、最大10箇所以上の同時タッチに対応しており、ピンチズーム、回転、スワイプなどのジェスチャー操作が可能です。.

3. 優れた画質

TFT LCD技術は、高解像度、鮮やかな色、高輝度、そして高速な応答速度を実現しており、マルチメディア、ゲーム、およびプロフェッショナル用途に最適です。.

4. 耐久性と長寿命

可動部品がなく、ガラス面が一体となっているため、静電容量式タッチスクリーンは耐久性に優れています。抵抗膜式スクリーンとは異なり、わずかなひび割れがあっても動作し続けることができます。.

5. お手入れが簡単

この平らなガラス表面は、汚れ、油汚れ、ほこりに強く、一般客が利用する場所や衛生管理が求められる環境に最適です。.

TFT静電容量式タッチスクリーンの欠点

1. 非導電性の物体には使用できません

一般的な静電容量式タッチスクリーンは、手袋をした指（特別に設計されたものを除く）、プラスチック製のスタイラス、および非導電性素材には反応しません。.

2. 水や湿気に弱い

画面に水滴が付着すると、誤ったタッチ信号や動作の異常を引き起こす可能性がありますが、最近の高度なコントローラーには撥水機能が搭載されています。.

3. 抵抗膜方式の画面よりもコストが高い

TFT静電容量式タッチスクリーンは、ITOセンサーやコントローラICが複雑な構造であるため、一般的に抵抗膜方式のタッチスクリーンに比べて製造コストが高くなります。.

4. 直射日光下での視認性の低下

TFT液晶ディスプレイは高い輝度を備えていますが、高輝度バックライトや光学ボンディングが採用されていない限り、強い日差しの下では視認性が低下する可能性があります。.

5. 消費電力

TFT液晶ディスプレイは、常にバックライトを点灯させる必要があるため、OLEDのような自発光技術に比べて消費電力が大きくなります。これは、バッテリー駆動のデバイスにおいて重要な考慮事項となります。.

TFT静電容量式タッチスクリーンの用途

その汎用性の高さから、TFT静電容量式タッチスクリーンは幅広い業界で採用されています：

産業用TFT静電容量式タッチスクリーンには、多くの場合、次のような耐久性を高める機能が搭載されています。 IP65準拠のフロントパネル, 7H硬度のガラス, そして 日光下でも読みやすい輝度（500ニット以上）, そのため、過酷な環境下での24時間365日の稼働に適しています。.

結論

について TFT静電容量式タッチスクリーン これは、ディスプレイ技術と入力技術の強力な融合を体現しています。TFT LCDの高品質な映像表現と、静電容量式センシングによる直感的で反応の良いタッチ操作を組み合わせることで、民生用、産業用、商業用を問わず、あらゆる分野で主流のインターフェース技術となっています。.

水に弱いことや、非導電性の物体では動作しないといった制限はあるものの、コントローラIC、材料、製造技術における継続的な進歩により、その機能は拡大し続けています。 スマートフォンの設計であれ、産業用制御盤であれ、あるいはインタラクティブなキオスクであれ、プロジェクトに最適な選択を行うためには、TFT静電容量式タッチスクリーンの構造、動作原理、およびトレードオフを理解することが不可欠です。.
