Module LCD TFT haute luminosité de 12,1 pouces – 1 280 × 800 avec interface LVDS

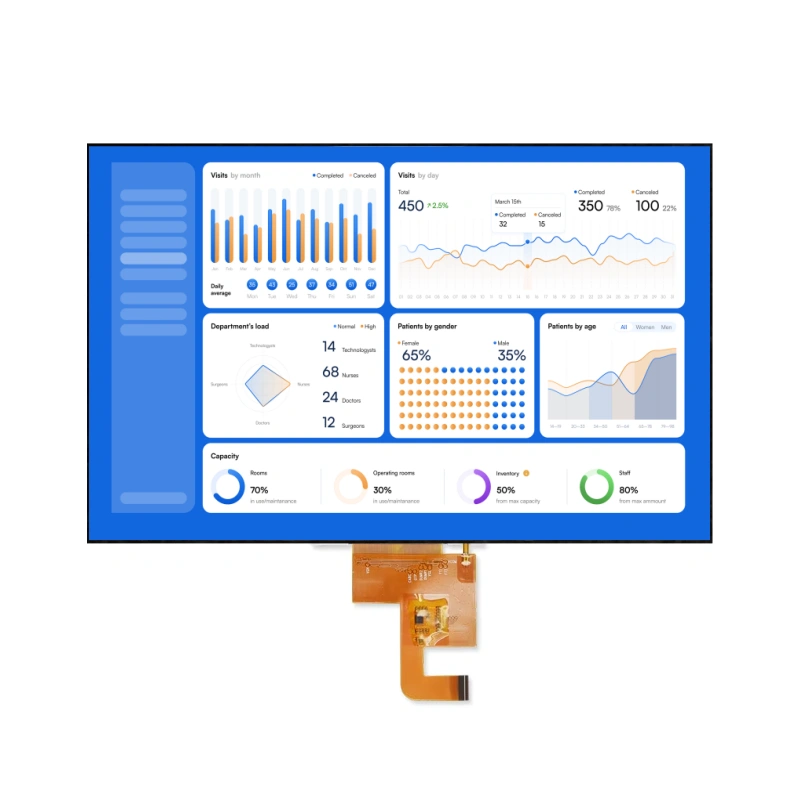

Ce module LCD TFT haute luminosité de 12,1 pouces offre une résolution de 1 280 × 800 pixels, un format panoramique 16:9 et une interface LVDS. Doté d’un rétroéclairage haute luminosité garantissant une lisibilité optimale en plein soleil, cet écran est spécialement conçu pour les applications automobiles, les bornes d’affichage extérieures, les terminaux IHM industriels et les équipements médicaux nécessitant une visibilité optimale dans des conditions de forte luminosité ambiante. Sa surface antireflet, la conception robuste de son alimentation électrique et sa large plage de températures de fonctionnement (-20 °C à +70 °C) en font un choix exceptionnel pour les environnements extérieurs et automobiles exigeants.

Caractéristiques principales

Conception à haute luminosité – Écran lisible en plein soleil, optimisé pour les applications en extérieur, dans le secteur automobile et dans le domaine médical
Format d'image 16:9 (large) – Résolution WXGA de 1 280 × 800, idéale pour les interfaces homme-machine (IHM) à écran large et les applications vidéo
Interface LVDS – Signalisation différentielle basse tension pour une transmission de données à haut débit et à faible bruit
Angles de visionnage complets – Angles de vision de 85°/85°/85°/85° pour une qualité d'image constante sous tous les angles
Surface antireflet – Réduit les reflets pour une meilleure lisibilité en cas de forte luminosité ambiante
Température de fonctionnement étendue – De -20 °C à +70 °C pour les environnements extérieurs et automobiles exigeants
Normalement noir TFT – Un excellent contraste et des noirs profonds pour des images éclatantes
Rétroéclairage LED d'une durée de vie de 50 000 heures – Un éclairage fiable et durable pour prolonger la durée de vie du produit
Profil fin – Épaisseur du module de 7,5 mm pour les conceptions où l'espace est limité
Pas d'écran tactile – Solution économique pour les applications ne nécessitant pas d'interaction tactile

Haute luminosité et lisibilité en plein soleil : un atout majeur

Ce module d'affichage est doté d'un rétroéclairage LED à haute luminosité, offrant une visibilité exceptionnelle même en plein soleil. Ses principaux avantages sont les suivants :

Lisible en plein soleil – Optimisé pour une utilisation en extérieur, dans le secteur automobile et dans des environnements très lumineux
Puissance LED améliorée – Courant d'alimentation élevé (360 mA) pour un rendement lumineux maximal
Température de fonctionnement étendue – De -20 °C à +70 °C pour des performances fiables dans des conditions extrêmes
Surface antireflet – Réduit les reflets pour garantir une bonne lisibilité dans les environnements très lumineux
Format écran large 16:9 – Idéal pour les systèmes d'infodivertissement automobile et les interfaces homme-machine (IHM) à écran large
Résolution WXGA – La résolution 1280×800 offre des images nettes et détaillées pour des affichages riches en contenu

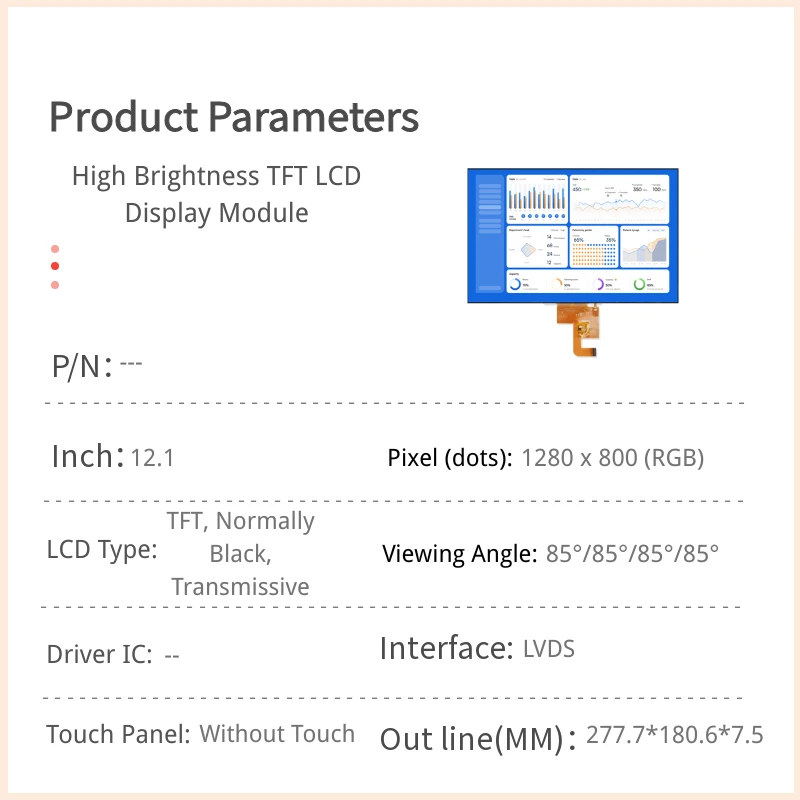

Spécifications techniques

Paramètres	Spécifications
Taille	12,1 pouces de diagonale
Matrice à points	1 280 x RGB x 800
Dimensions du module	277,7 x 180,6 x 7,5 mm
Zone active	261,12 x 163,2 mm
Hauteur du pixel	0,204 × 0,204 mm
Rapport d'aspect	16:9
Type d'écran LCD	TFT, normalement noir, transmissif
Angle de vue	85°/85°/85°/85° (complet)
Interface	LVDS
Type de rétroéclairage	LED, blanc en mode normal (haute luminosité)
Écran tactile	Sans écran tactile
Traitement de surface	Anti-éblouissement
Luminance (luminosité)	Haute luminosité (lisible en plein soleil)
Température de fonctionnement	De -20°C à +70°C
Température de stockage	De -30°C à +80°C
Tension d'alimentation (VDD)	3,0 V ~ 3,6 V (typ. 3,3 V)
Consommation électrique (logique + analogique)	440 mA ~ 660 mA (typ.)
Tension de la LED (VLED+)	22,8 V ~ 27,2 V (typ. 24,8 V)
Courant des LED (haute luminosité)	360 mA (typ.)
Durée de vie des LED	50 000 heures

Interface à broches

Épingle	Symbole	Fonction
1,5,23-24,26-27,29-30,34-40	NC	Pas de connexion
2-4	VDD	Alimentation (3,3 V)
6,7,10,13,16,19,22,25,28,31-33	GND	Digital Ground
8	RIN0-	Signal de données négatif LVDS
9	RIN0+	Signal de données positif LVDS
11	RIN1-	Signal de données négatif LVDS
12	RIN1+	Signal de données positif LVDS
14	RIN2-	Signal de données négatif LVDS
15	RIN2+	Signal de données positif LVDS
17	LVDS_CLK-	Signal d'horloge négatif LVDS
18	LVDS_CLK+	Signal d'horloge positif LVDS
20	RIN3-	Signal de données négatif LVDS
21	RIN3+	Signal de données positif LVDS

Connecteur de rétroéclairage

Épingle	Symbole	Fonction
1	VLED+	Anode LED (blanche)
2	VLED-	Cathode LED (noire)

Applications

Ce module LCD TFT à haute luminosité est spécialement conçu pour les applications en extérieur, dans le secteur automobile, médical et industriel, où une lisibilité optimale en plein soleil est indispensable :

Écrans pour l'automobile – Systèmes d'infodivertissement, tableaux de bord et panneaux d'information du véhicule devant être lisibles en plein soleil
Kiosques extérieurs – Bornes en libre-service, distributeurs de billets et écrans d'orientation
Panneaux de contrôle industriels – Interfaces homme-machine (IHM) dans des environnements industriels et extérieurs très lumineux
Équipement médical – Moniteurs de surveillance des patients et écrans de diagnostic dans des environnements hospitaliers bien éclairés
Électronique marine – Systèmes de navigation et écrans de commande sur les bateaux et les navires
Affichage numérique – Publicité extérieure et panneaux d'information
Instruments portables – Appareils portables nécessitant une excellente visibilité en extérieur

Options de personnalisation

Nous proposons des solutions personnalisées et flexibles pour répondre aux exigences spécifiques de chaque projet :

Écran tactile – Intégration d'une écran tactile résistif ou capacitif disponible sur demande
Luminosité – Niveaux de luminosité personnalisables adaptés à différents environnements extérieurs et intérieurs
Interface – Différentes options d'interface sont disponibles en fonction des besoins
FPC – Longueur, type de connecteur et brochage du FPC personnalisables
Température de fonctionnement – Versions disponibles avec une plage de températures étendue
Traitement de surface – Traitements de surface en option, notamment un traitement antireflet ou un revêtement dur
Collage optique – Pour une meilleure lisibilité en extérieur et une plus grande résistance
Assemblage LCM – Solutions sur mesure d'intégration mécanique et de boîtiers disponibles

Guide de sélection

Lorsque vous choisissez ce module LCD TFT haute luminosité pour votre projet, tenez compte des facteurs suivants :

Lisibilité à la lumière du soleil – Le rétroéclairage à haute luminosité (courant LED de 360 mA) garantit une excellente visibilité dans les applications extérieures et automobiles
Résolution d'écran – Résolution WXGA 1 280 × 800 avec un format 16:9, idéale pour les interfaces homme-machine (IHM) grand écran haute résolution et les applications vidéo
Compatibilité des interfaces – L'interface LVDS garantit la compatibilité avec la plupart des processeurs destinés aux secteurs industriel, automobile et médical
Alimentation électrique – Plage de tension VDD comprise entre 3,0 V et 3,6 V avec une consommation de courant comprise entre 440 mA et 660 mA ; la LED haute luminosité nécessite une tension comprise entre 22,8 V et 27,2 V à 360 mA
Environnement d'exploitation – Plage de température : de -20 °C à +70 °C ; convient aux applications automobiles, en extérieur et médicales
Intégration tactile – Écran tactile non fourni, mais disponible en option de personnalisation
Espace de montage – Dimensions du module : 277,7 x 180,6 mm, épaisseur de 7,5 mm ; vérifiez le jeu mécanique dans votre conception

Questions fréquemment posées

En quoi cet écran est-il dit “ à haute luminosité ” et “ lisible en plein soleil ” ?

Cet écran est doté d'un rétroéclairage LED à haute luminosité, avec un courant typique de 360 mA, offrant une excellente lisibilité en plein soleil pour les applications en extérieur, automobiles et médicales.

Quels sont les angles de vision de cet écran ?

Cet écran offre des angles de vision complets de 85°/85°/85°/85°, garantissant une qualité d'image constante sous tous les angles.

Ce module est-il équipé d'un écran tactile ?

Non, cette version ne comprend pas d'écran tactile. Il s'agit d'un module destiné uniquement à l'affichage. L'intégration d'un écran tactile est disponible en option de personnalisation.

Quelle interface cet écran utilise-t-il ?

Le module utilise une interface LVDS avec des paires différentielles d'horloge et de données (RIN0~RIN3 et LVDS_CLK) pour assurer une transmission de données à haut débit et à faible bruit.

Quelle est la consommation électrique habituelle ?

La consommation de courant typique est de 440 mA à une tension VDD de 3,3 V (logique + analogique). Le rétroéclairage LED haute luminosité nécessite une tension comprise entre 22,8 V et 27,2 V et un courant de 360 mA.

Quelle est la durée de vie du rétroéclairage LED ?

Le rétroéclairage LED a une durée de vie typique de 50 000 heures à 25 °C.

Quelle est la résolution de cet écran ?

Cet écran offre une résolution WXGA de 1 280 × 800 pixels avec un format 16:9, idéal pour les contenus haute définition en écran large.

Pouvez-vous nous fournir des échantillons ?

Oui, des échantillons sont disponibles à des fins d'évaluation. Veuillez nous faire part de vos besoins via le formulaire de demande d'échantillons.

Existe-t-il une assistance pour les conducteurs ?

Oui, nous fournissons le code d'initialisation, les fiches techniques et une assistance technique pour l'intégration. L'interface LVDS est parfaitement prise en charge grâce à des bibliothèques de pilotes facilement accessibles.

Quelle est la quantité minimale de commande (MOQ) pour la production en série ?

La quantité minimale de commande (MOQ) dépend des configurations spécifiques. Veuillez contacter notre équipe commerciale pour obtenir des informations actualisées sur la MOQ.
