Module LCD TFT haute luminosité de 13,3 pouces – 1920 × 1080 eDP avec écran tactile PCAP
13.3-inch high brightness TFT LCD display module featuring Full HD 1920×1080 resolution, eDP interface, and integrated projected capacitive touch (PCAP) with ILI2511 controller. Sunlight-readable design with 50,000-hour high-brightness LED backlight. USB primary touch interface with I2C backup support. Full 85° viewing angles with glare surface and wide operating temperature range (-20°C to +70°C). Ideal for automotive displays, outdoor kiosks, industrial HMI, and medical equipment requiring superior touch interaction in bright ambient light.

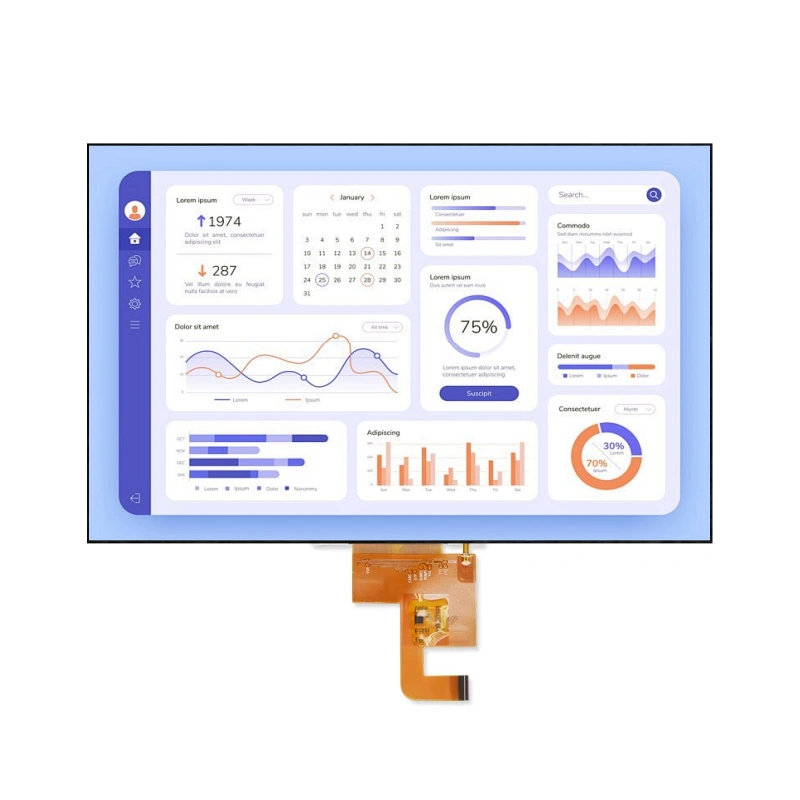

13.3-Inch High Brightness TFT LCD Module – 1920×1080 with eDP and PCAP Touch
This 13.3-inch high brightness TFT LCD module features Full HD 1920×1080 resolution, an eDP interface, and an integrated projected capacitive touch panel. Engineered with a high brightness backlight for superior sunlight readability, this display is specifically designed for automotive applications, outdoor kiosks, industrial HMI terminals, and medical equipment requiring clear visibility and intuitive touch interaction in bright ambient light conditions. The glare surface, robust touch controller (ILI2511) with USB and I2C support, and wide operating temperature range (-20°C to +70°C) make it an exceptional choice for demanding outdoor and automotive environments.
Caractéristiques principales
- Conception à haute luminosité – Écran lisible en plein soleil, optimisé pour les applications en extérieur, dans le secteur automobile et dans le domaine médical
- Résolution Full HD – 1920×1080 for stunning image clarity and detail in a 13.3-inch display
- Interface eDP – Embedded DisplayPort for high-speed, low-latency signal transmission
- Écran tactile PCAP intégré – Projected capacitive touch with ILI2511 controller supporting USB (primary) and I2C (secondary) interfaces
- Angles de visionnage complets – Angles de vision de 85°/85°/85°/85° pour une qualité d'image constante sous tous les angles
- High Touch Resolution – 16384 x 16384 touch resolution for precise, accurate touch response
- Température de fonctionnement étendue – De -20 °C à +70 °C pour les environnements extérieurs et automobiles exigeants
- Surface réfléchissante – Une clarté et un contraste exceptionnels pour les applications d'affichage professionnelles
- Normalement noir TFT – Un excellent contraste et des noirs profonds pour des images éclatantes
- Rétroéclairage LED d'une durée de vie de 50 000 heures – Un éclairage fiable et durable pour prolonger la durée de vie du produit
- No Physical Buttons – Full touch-based interface for modern, sleek product design
Haute luminosité et lisibilité en plein soleil : un atout majeur
Ce module d'affichage est doté d'un rétroéclairage LED à haute luminosité, offrant une visibilité exceptionnelle même en plein soleil. Ses principaux avantages sont les suivants :
- Lisible en plein soleil – Optimisé pour une utilisation en extérieur, dans le secteur automobile et dans des environnements très lumineux
- Puissance LED améliorée – High drive current (700mA) for maximum luminous output
- Température de fonctionnement étendue – De -20 °C à +70 °C pour des performances fiables dans des conditions extrêmes
- Surface réfléchissante – Une grande clarté pour les applications d'affichage professionnelles
- Résolution Full HD – 1920×1080 delivers stunning image quality for content-rich displays
- Écran tactile PCAP intégré – Responsive multi-touch interaction with USB and I2C interface options
Spécifications techniques
| Paramètres | Spécifications |
|---|---|
| Taille | 13,3 pouces de diagonale |
| Matrice à points | 1920 x RGB x 1080 |
| Dimensions du module | 328.34 x 203.44 x 16.1 mm |
| Zone active | 293.76 x 165.24 mm |
| Hauteur du pixel | 0,153 × 0,153 mm |
| Type d'écran LCD | TFT, normalement noir, transmissif |
| Angle de vue | 85°/85°/85°/85° (complet) |
| Interface | eDP |
| Type de rétroéclairage | LED, blanc en mode normal (haute luminosité) |
| Technologie tactile | Capacitif projeté (PCAP) |
| Circuit intégré de contrôleur tactile | ILI2511 ou équivalent |
| Interface tactile | USB (principal) / I2C (secondaire) |
| Résolution tactile | 16 384 × 16 384 |
| Version du micrologiciel Touch | 0x06.0x00.0x00.0x00.0x00.0x00.0x00.0x00.0x00.0x00.0x00 |
| Traitement de surface | Éblouissement |
| Luminance (luminosité) | Haute luminosité (lisible en plein soleil) |
| Température de fonctionnement | De -20°C à +70°C |
| Température de stockage | De -30°C à +80°C |
| Power Supply (VDD) | 3,0 V ~ 3,6 V (typ. 3,3 V) |
| Current Consumption (IDD) | 450mA ~ 675mA (Typ.) |
| Alimentation USB du CTP (USB_VDD) | 4.5V ~ 5.5V (Typ. 5.0V) |
| CTP USB Current (I_VDD_5V) | 96mA ~ 144mA (Typ.) |
| Alimentation CTP I2C (VDDT) | 3,0 V ~ 3,6 V (typ. 3,3 V) |
| CTP I2C Current (IDDT) | 93mA ~ 140mA (Typ.) |
| Tension de la LED (VLED+) | 16,2 V ~ 19,8 V (typ. 18,0 V) |
| Courant des LED (haute luminosité) | 700mA (Typ.) |
| Durée de vie des LED | 50 000 heures |
Interface de broches – Module LCD
| Épingle | Symbole | Fonction |
|---|---|---|
| 1 | NC | Pas de connexion |
| 2,5,8,11 | GND | Alimentation - Masse |
| 3 | LANE1-N | Complement Signal Link Lane 1 |
| 4 | LANE1-P | True Signal Line Lane 1 |
| 6 | LANE0-N | Complement Signal Link Lane 0 |
| 7 | LANE0-P | True Signal Line Lane 0 |
| 9 | AUX-CH-P | True Signal Auxiliary Channel |
| 10 | AUX-CH-N | Complement Signal Auxiliary Channel |
| 12-13 | VDD | LCD Logic and Driver Power (3.3V) |
Connecteur de rétroéclairage
| Épingle | Symbole | Description |
|---|---|---|
| 1 | VLED+ | Anode LED (rouge) |
| 2 | VLED- | Cathode LED (noire) |
Définition des broches de l'écran tactile
| Épingle | Symbole | Fonction |
|---|---|---|
| 1 | USB_VSS | Masse USB |
| 2 | USB_VDD | Alimentation USB (5 V) |
| 3 | USB_D+ | Données USB + |
| 4 | USB_D- | Données USB – |
| 5 | VSS | Masse du système |
| 6 | SDA | Données I2C |
| 7 | SCL | Horloge I2C |
| 8 | RST | Réinitialisation externe (niveau bas actif) |
| 9 | INT | Interruption vers l'hôte |
| 10 | VDDT | Alimentation Touch (3,3 V) |
Applications
This high brightness TFT LCD module with PCAP touch is specifically designed for outdoor, automotive, medical, and industrial applications where superior sunlight readability and touch interaction are essential:
- Écrans pour l'automobile – Infotainment systems, navigation displays, and vehicle information panels with touch interaction
- Kiosques extérieurs – Self-service terminals, ticketing machines, and wayfinding displays with touch interface
- Panneaux de contrôle industriels – HMI interfaces in bright factory and outdoor environments with touch control
- Équipement médical – Patient monitors and diagnostic displays in well-lit hospital environments with touch interaction
- Électronique marine – Navigation systems and control displays on boats and ships with touch interface
- Affichage numérique – Interactive outdoor advertising and information displays
- Instruments portables – Handheld devices requiring excellent outdoor visibility and touch control
Options de personnalisation
Nous proposons des solutions personnalisées et flexibles pour répondre aux exigences spécifiques de chaque projet :
- Options d'écran tactile – Les paramètres tactiles PCAP, la sensibilité et le micrologiciel peuvent être personnalisés
- Luminosité – Niveaux de luminosité personnalisables adaptés à différents environnements extérieurs et intérieurs
- Interface – Différentes options d'interface sont disponibles en fonction des besoins
- FPC – Longueur, type de connecteur et brochage du FPC personnalisables
- Température de fonctionnement – Versions disponibles avec une plage de températures étendue
- Traitement de surface – Traitements de surface en option, notamment un traitement antireflet ou un revêtement dur
- Collage optique – Pour une meilleure lisibilité en extérieur et une plus grande résistance
- Assemblage LCM – Solutions sur mesure d'intégration mécanique et de boîtiers disponibles
Guide de sélection
Lorsque vous choisissez ce module LCD TFT haute luminosité pour votre projet, tenez compte des facteurs suivants :
- Lisibilité à la lumière du soleil – High brightness backlight (700mA LED current) ensures excellent visibility in outdoor and automotive applications
- Résolution d'écran – Full HD 1920×1080 delivers stunning image quality for content-rich displays
- Compatibilité des interfaces – eDP interface ensures compatibility with modern processors; touch supports USB (primary) and I2C (secondary)
- Intégration tactile – PCAP with ILI2511 controller supports multi-touch with high resolution (16384 x 16384) for precise interaction
- Alimentation électrique – VDD 3.3V for LCD (450mA~675mA); USB 5V or I2C 3.3V for touch (93mA~144mA); LED requires 16.2V~19.8V at 700mA
- Environnement d'exploitation – Temperature range -20°C to +70°C suitable for automotive, outdoor, and industrial applications
- Espace de montage – Module dimension 328.34 x 203.44 mm with 16.1mm thickness; verify mechanical clearance in your design
Questions fréquemment posées
En quoi cet écran est-il dit “ à haute luminosité ” et “ lisible en plein soleil ” ?
This display features a high brightness LED backlight with 700mA typical current, delivering excellent sunlight readability for outdoor, automotive, and medical applications.
Ce module est-il équipé d'un écran tactile ?
Oui, ce module intègre une dalle tactile capacitive projetée équipée d'un contrôleur ILI2511, prenant en charge les interfaces USB (principale) et I2C (secondaire).
Quelle interface cet écran utilise-t-il ?
The module uses an eDP interface for the display and supports both USB (primary) and I2C (secondary) interfaces for the touch panel.
What is the touch resolution?
The touch panel supports a resolution of 16384 x 16384 for precise, accurate touch response.
Quels sont les angles de vision de cet écran ?
Cet écran offre des angles de vision complets de 85°/85°/85°/85°, garantissant une qualité d'image constante sous tous les angles.
Quelles alimentations électriques sont nécessaires pour ce module ?
The LCD requires VDD (3.3V) with 450mA~675mA current. The touch panel can be powered via USB (5V, 96mA~144mA) or I2C (3.3V, 93mA~140mA). The high brightness LED backlight requires 16.2V~19.8V at 700mA.
Quelle est la durée de vie du rétroéclairage LED ?
Le rétroéclairage LED a une durée de vie typique de 50 000 heures à 25 °C.
Pouvez-vous nous fournir des échantillons ?
Oui, des échantillons sont disponibles à des fins d'évaluation. Veuillez nous faire part de vos besoins via le formulaire de demande d'échantillons.
Existe-t-il une assistance pour les conducteurs ?
Yes, we provide initialization code, datasheets, and technical support for integration. The eDP interface and ILI2511 touch controller are well-supported with readily available driver libraries.
Quelle est la quantité minimale de commande (MOQ) pour la production en série ?
La quantité minimale de commande (MOQ) dépend des configurations spécifiques. Veuillez contacter notre équipe commerciale pour obtenir des informations actualisées sur la MOQ.
