概述

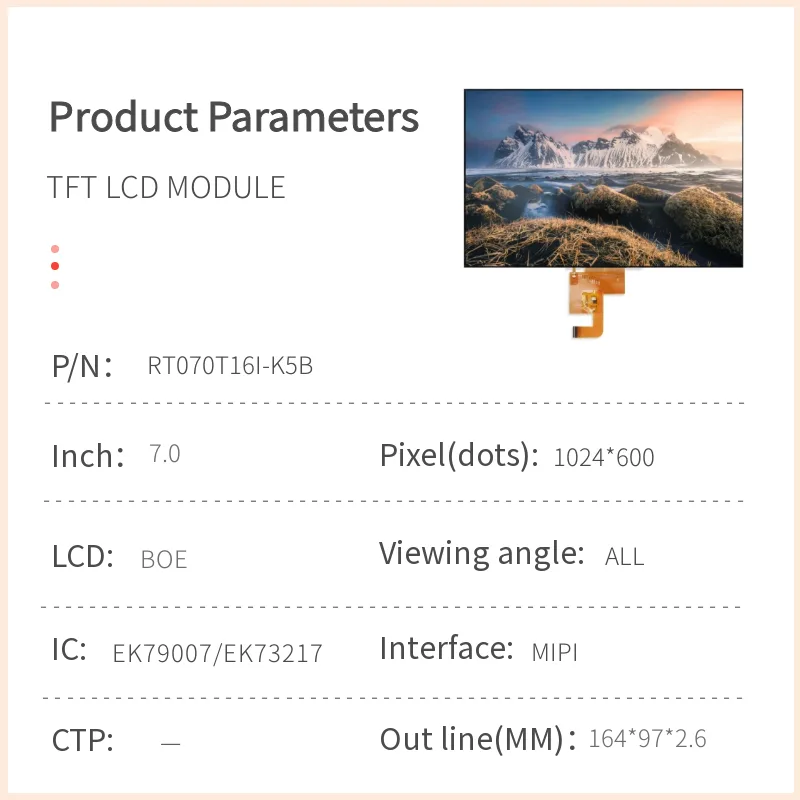

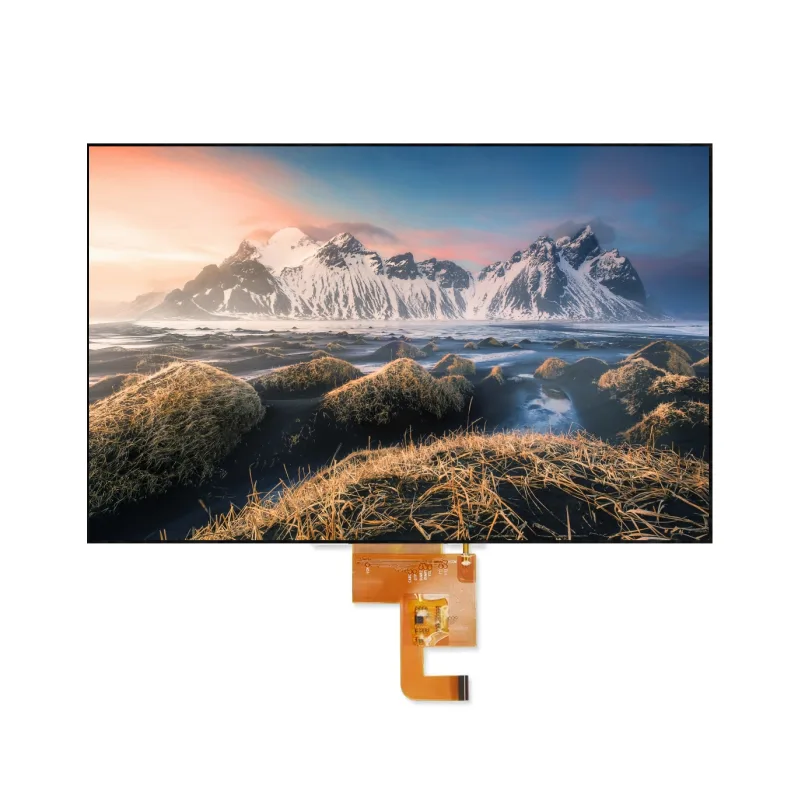

The JicTech RT070T16I-K5B is a high‑performance 7.0‑inch TFT LCD module designed for demanding industrial and consumer applications. Built on an IPS panel (normally black) with 1024×RGB×600 pixel resolution (WXGA), it offers true 16.7M colors and ultra‑wide viewing angles (85° in all directions). The MIPI DSI interface enables high‑speed video transmission with fewer wires, while the 330 cd/m² backlight provides excellent readability indoors and in shaded outdoor environments. With a slim 2.7mm profile and 70% NTSC color gamut, this module is ideal for automotive clusters, industrial HMIs, medical displays, and portable terminals.
主要功能
- 7.0” diagonal IPS panel – true full viewing angles (85° left/right/up/down)
- 1024×600 分辨率 – sharp WXGA, 16.7M colors
- 模块尺寸 – 164.2 × 97.26 × 2.7 mm (W×H×T)
- 活动区域 – 154.21 × 85.92 mm, ideal for widescreen HMIs
- MIPI DSI interface – high‑speed serial, reduced pin count
- 高亮度 – 330 cd/m² typical
- 高对比度 - 典型值为 800:1
- 快速响应时间 – 25ms typical (Tr+Tf)
- 宽工作温度 -20℃至+70
- 背光 – 27 white LEDs (3S9P), 180mA total current
- 驱动集成电路 – EK79007 + EK73217 (MIPI to RGB bridge)
- NTSC 比率 - 70% 色彩还原丰富
- 符合 RoHS 标准
应用
- 汽车信息娱乐和集群显示器
- 工业人机界面和控制面板
- 医疗诊断设备和病人监护仪
- 便携式测试和测量设备
- 智能家居网关和安全面板
- 数字标牌和信息亭
- Avionics and marine displays
技术规格
一般规格
| 参数 | 价值 |
|---|
| 液晶显示屏尺寸 | 7.0 inch |
| 面板类型 | a-Si TFT 有源矩阵，IPS（通常为黑色） |
| 决议 | 1024 (RGB) × 600 像素 |
| 显示模式 | IPS / Normally Black / Transmissive |
| 颜色数量 | 1670 万（每种颜色 8 位） |
| 观看方向 | All o’clock (best view, 85° typical) |
| 对比度 | 800 : 1（典型值） |
| 亮度（亮度） | 330 cd/m² (typical) |
| 模块尺寸（宽×高×长） | 164.2 × 97.26 × 2.7 mm |
| 有效面积（宽×高） | 154.21 × 85.92 mm |
| 像素间距（高×宽） | 0.1506 × 0.1432 mm |
| 驱动集成电路 | EK79007 (TFT) + EK73217 (MIPI bridge) |
| 界面 | MIPI DSI (2‑lane, differential) |
| 背光 | 27 white LEDs (3 series × 9 parallel) |
| 工作温度 | -20 ~ +70 °C |
| 存储温度 | -30 ~ +80 °C |
绝对最大额定值
| 参数 | 符号 | 最小 | 最大 | 单位 |
|---|
| 工作温度 | 返回顶部 | -20 | +70 | °C |
| 储存温度 | Tst | -30 | +80 | °C |
| 湿度 | RH | - | 90（60°C 时） | % |
直流特性（面板驱动）
| 项目 | 符号 | 最小 | 类型 | 最大 | 单位 |
|---|
| 逻辑电源电压 | VDD | 3.0 | 3.3 | 3.6 | V |
| 输入电流 | Idd | - | 13 | - | 毫安 |
| 输入高电压 | VIH | 0.7×VDD | - | VDD | V |
| 输入低电压 | VIL | VSS | - | 0.3×VDD | V |
| 输出高电压 | VOH | VDD-0.4 | - | VDD | V |
| 输出低电压 | 沃尔 | VSS | - | VSS+0.4 | V |
Backlight Characteristics (27 LEDs: 3S9P, total If=180mA)
| 项目 | 符号 | 最小 | 类型 | 最大 | 单位 | 条件 |
|---|
| 正向电压 | Vf | 8.1 | 9.0 | 9.6 | V | If=180mA |
| 白色 CIE (x) | - | 0.26 | - | 0.315 | - | If=180mA |
| 白色 CIE (y) | - | 0.26 | - | 0.315 | - | If=180mA |
Electro-Optical Characteristics (Ta=25°C, If=160mA)
| 项目 | 符号 | 条件 | 最小 | 类型 | 最大 | 单位 |
|---|
| 对比度 | CR | 正常角度 | 500 | 800 | - | - |
| 表面亮度 | Lv | 正常角度 | - | 330 | - | cd/m² |
| 亮度均匀性 | δ白色 | θ=φ=0° | 80 | - | - | % |
| 响应时间 (Tr+Tf) | - | TC=25°C | - | 25 | 40 | 毫秒 |
| Viewing Angle (all directions) | θ | CR≥10 | - | 85 | - | 退化 |
| 白色 CIE (x,y) | Wx, Wy | 正常角度 | 0.245,0.225 | 0.295,0.275 | 0.345,0.325 | - |
| NTSC 比率 | S | - | - | 70% | - | % |
Interface Pin Description (20‑pin FPC – MIPI DSI)
| 针脚编号. | 符号 | 输入/输出 | 说明 |
|---|
| 1-2 | LEDA | P | 背光阳极 |
| 3-4 | LEDK | P | 背光阴极 |
| 5-6 | 接地 | - | 系统接地 |
| 7 | MIPI_CPO | O | MIPI DSI differential clock (+) |
| 8 | MIPI_CN | O | MIPI DSI differential clock (-) |
| 9 | 接地 | - | 系统接地 |
| 10 | MIPI_P1 | I | MIPI DSI data lane 1 (+) |
| 11 | MIPI_N1 | I | MIPI DSI data lane 1 (-) |
| 12 | 接地 | - | 系统接地 |
| 13 | MIPI_P0 | I | MIPI DSI data lane 0 (+) |
| 14 | MIPI_N0 | I | MIPI DSI data lane 0 (-) |
| 15 | 接地 | - | 系统接地 |
| 16 | STBYB | I | Standby control (connect to VDDIO for normal) |
| 17 | 重置 | I | 复位（低电平有效） |
| 18-19 | VDD | P | Logic power supply (3.3V typical) |
| 20 | 接地 | - | 系统接地 |
可靠性和质量保证
可靠性测试项目（通过标准）
- High temperature storage: 80℃, 24H
- Low temperature storage: -30℃, 24H
- High temperature operation: 70℃, 24H
- Low temperature operation: -20℃, 24H
- Temperature cycle: -20℃ ↔ 70℃, 30min each, 10 cycles
- Damp proof test: 60℃ / 90% RH, 24H
- Vibration test: 10Hz~55Hz~10Hz, 1.5mm, X/Y/Z, 0.5H (packed)
- Drop test: 1.0m height, one time each side (packed)
- ESD test: Air ±4kV / Contact ±2kV (150pF/330Ω, 10 times each)
失败判断： No display defects, no glass crack, current Idd < 2x initial value, contrast ratio ≥50% of initial, and full electrical/optical functionality.
质量保证（符合 GB2828 / MIL-STD-105E 同等标准）
- 检查级别：一般 II 级，单一抽样
- 主要缺陷 AQL：0.065
- 小缺陷 AQL：0.065
- Inspection conditions: distance 250mm, temperature 25±5°C, angle 45°
处理和储存注意事项
- 避免机械冲击或跌落 - 玻璃面板易碎。.
- 如果 LCD 液体泄漏，立即用肥皂和水清洗皮肤/衣服；切勿吞咽。.
- 使用接地工作站和防静电袋进行处理和储存。.
- 储存：0~35°C，40~601TPT3T 相对湿度，置于密封的聚乙烯袋中，避免阳光直射。.
- Hand soldering: use grounded iron, avoid flux spatters on display area.
- 请勿拆卸或改装模块。.
包装方法（参考）
模块放置在防静电托盘中，用泡沫保护堆叠，用纸板固定，并用纸箱密封。可根据要求提供详细的包装图纸。.
订购与支持
The JicTech RT070T16I-K5B is available for engineering samples and mass production. For a complete datasheet, 2D drawing, or a quotation, please contact our B2B sales team.
下载产品文档手册： FULL SPEC-RT070T16I-K5B
📩 索取报价或样品--立即给我们发送电子邮件或使用下面的咨询表。.
