JicTech 2.9 英寸单色电子纸显示模块（型号：JS0290NQ20-MNG-A0）
概述

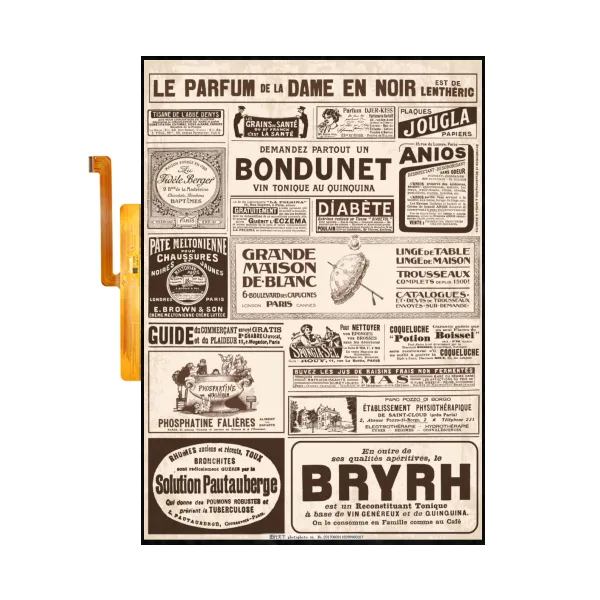

JS0290NQ20-MNG-A0 是一款 2.9 英寸有源矩阵电泳显示器 (AMEPD) 模块，专为垂直格式、低功耗信息显示应用而设计。它具有 128×296 像素的分辨率、集成驱动电路和超低深度睡眠电流，是电子货架标签、工业标签和便携式设备的高效可靠之选。.
主要功能
2.9 英寸垂直显示屏： 128 × 296 像素，针对多行文本和标签进行了优化
超低功耗： 深度睡眠电流低至 1µA
光学性能高： 35% 典型白色反射率，对比度高达 10:1
硬涂层防眩光表面： 减少反光，提高可读性
双接口支持 通过 BS1 引脚可选择 3 线制/4 线制 SPI
I²C 主接口： 用于连接外部数字温度传感器
片上 RAM 和 DC-DC： 集成内存和电源管理
广视角： 近 180° 可见度
使用寿命长： 长时间使用性能可靠
符合 RoHS 规范

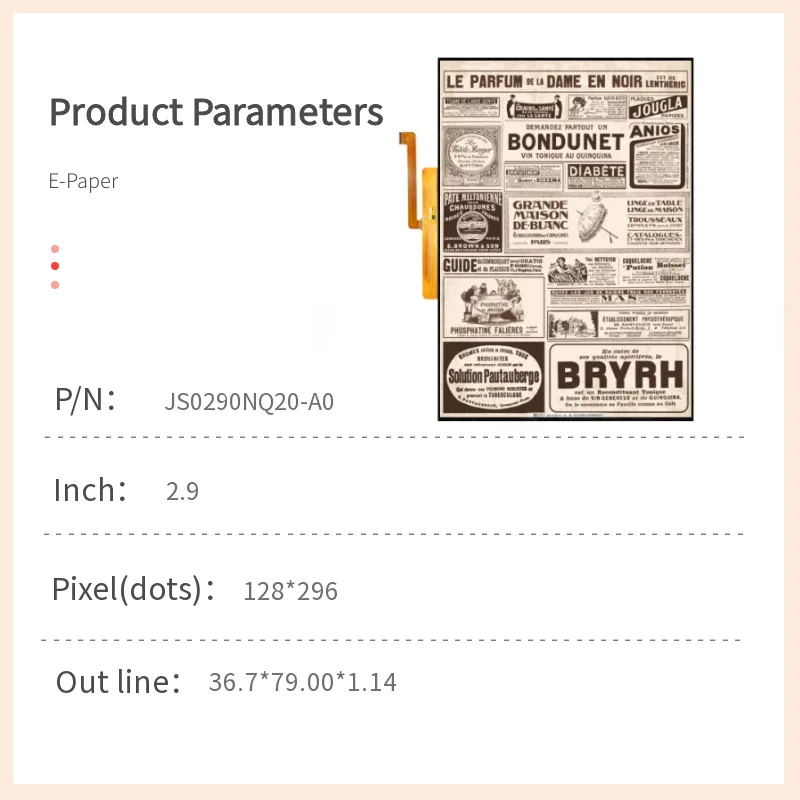

技术规格
| 参数 | 规格 |
|---|---|
| 活动区域 | 29.06 毫米 × 66.90 毫米 |
| 决议 | 128 × 296 像素 |
| 像素间距 | 0.227 毫米 × 0.226 毫米 |
| 显示颜色 | 单色（黑/白） |
| 对比度 | 10:1 典型值 |
| 白色反光 | 35% 典型 |
| 电源电压 (VCI) | 2.2V 至 3.6V（典型值为 3.0V） |
| 深度睡眠电流 | 1µA 典型值 |
| 运行电流 | 更新期间典型值为 4mA |
| 更新时间 | 25°C 时典型值为 3300ms |
| 界面 | 用于温度感应的 SPI（3 线制/4 线制）、I²C |
| 工作温度 | 0°C 至 50°C（基于可靠性测试） |
| 存储温度 | -25°C至70°C |
| 模块尺寸 | 36.70 毫米 × 79.00 毫米 × 1.14 毫米 |
严格的可靠性验证
通过全面测试，获得工业应用认证：
| 测试 | 条件 | 持续时间 | 合规性 |
|---|---|---|---|
| 温度循环 | -25°C ↔ +70°C | 50 个循环 | IEC 60068-2-14 |
| 高温运行 | +40°C，35% RH | 240 小时 | 工业标准 |
| 湿度压力 | +40°C，80% rh | 240 小时 | IEC 60068-2-30 |
| 抗紫外线 | 765 瓦/平方米 @ 40°C | 168 小时 | MIL-STD-810G |
| ESD 保护 | 空气：±15kV，触点±8kV | 多个 | IEC 61000-4-2 |
| 长期储存 | -25°C至+70°C | 240 小时 | JEDEC 标准 |
电气规格
| 参数 | 符号 | 最小 | 类型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 逻辑电源电压 | 虚拟通道标志符 | 2.2 | 3.0 | 3.7 | V |
| 核心逻辑电压 | VDD | 1.7 | 1.8 | 1.9 | V |
| 深度睡眠模式电流 | Idslp_VCI | - | 1 | 5 | μA |
| 睡眠模式电流 | Islp_VCI | - | - | 20 | μA |
| 图像更新时间 | - | - | 12 | - | 秒钟 |
光学性能
| 参数 | 典型值 | 单位 |
|---|---|---|
| 对比度 | >10:1 | - |
| 视角 | 超宽 | 学位 |
| 反射率（白色状态） | 高 | % |
应用
电子货架标签 (ESL) 和零售价格标签
仓库和物流跟踪标签
便携式医疗设备显示器
智能徽章和门禁系统
物联网传感器状态屏幕
工业设备监控面板
定制与支持
JicTech 为各种规模的项目提供量身定制的工程设计和生产支持，包括
定制波形开发，优化更新速度和图像质量
温度传感器集成和校准服务
机械重新设计（FPC 长度、连接器类型、安装特性）
针对特定主机 MCU 平台的固件适配
用于默认设置和识别的 OTP 编程
生产前验证和环境测试
技术文档和驱动程序集成支持
可靠性与测试
该模块经过全面的可靠性测试，以确保在苛刻的环境中保持稳定的性能：
高/低温运行和存储测试
热冲击测试（-25°C 至 70°C，100 次循环）
高湿度运行（90% RH，40°C 时）
抗振动和跌落冲击（包装）
按照 IEC 标准进行 ESD 保护测试
长期光学和电气性能验证
为什么选择 JicTech？
JicTech 将深厚的反射式显示技术专业知识与对客户合作的高度重视相结合。我们提供高质量、高能效的电子纸模块，并提供快速响应的技术支持和灵活的定制选项，帮助您放心地将创新和可持续的显示解决方案集成到您的产品中。.
下载该产品的技术文档和规格。.
