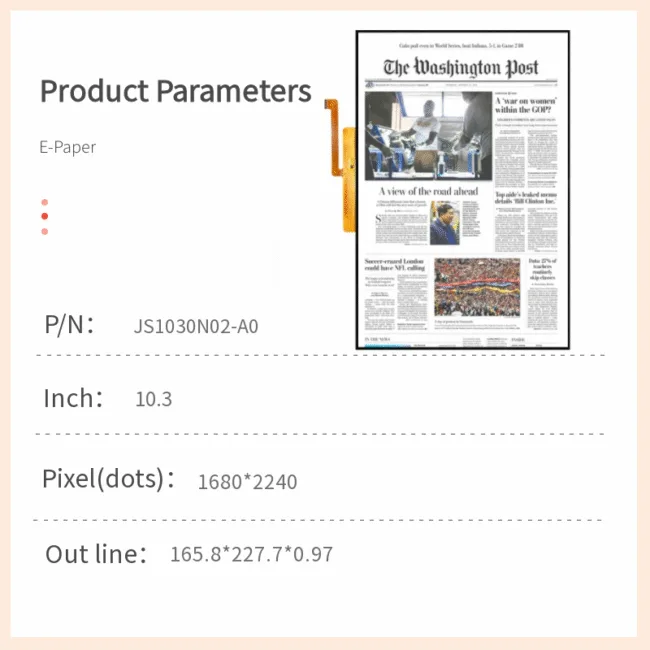

JicTech 10.3 英寸高分辨率电子纸显示模块（型号：JS1030N02-MNG-A0）
概述
JS1030N02-MNG-A0 是一款 10.3 英寸有源矩阵电泳显示模块，专为高分辨率、低功耗的可视化应用而设计。它的分辨率为 1680 × 2240 像素，支持 2-16 级灰度，具有纸张般的可读性，是电子阅读器、数字标牌和专业可视化工具的高级显示解决方案。.
主要功能
10.3 英寸大幅面显示屏： 1680 × 2240 分辨率，209.7 毫米 × 157.3 毫米活动区域
光学性能高： 45% 典型白色反射率，对比度高达 15:1
多灰度等级支持： 2 至 16 个灰度级（1-4 位），可显示详细图像
双稳态运行 零功耗，保持静态图像
超薄设计 模块厚度仅为 0.97 毫米
广视角： 接近 180° 的可读性
宽工作温度： 0°C 至 50°C
标准数字接口： 并行 RGB 接口，带集成网关/源驱动器
低更新功率： 屏幕刷新时节能
符合 RoHS 规范
技术规格
| 规格 | 详细信息 |
|---|
| 显示类型 | 电子纸（电泳） |
| 尺寸 | 对角线 10.3 英寸 |
| 决议 | 1680 × 2240 像素（212 PPI） |
| 颜色深度 | 单色（2 灰阶） |
| 界面 | TTL（4 线制） |
| 活动区域 | 227.7 毫米 × 302.9 毫米 |
| 外形尺寸 | 165.8 毫米 × 227.7 毫米 × 0.97 毫米 |
| 刷新时间 | <1 秒（部分），<3 秒（全部） |
| 视角 | 170° （所有方向） |
| 工作温度 | -20 °C 至 +55 °C |
| 存储温度 | -30 °C 至 +70 °C |
| 耗电量 | 微瓦（双稳态图像保持） |
技术规格
活动区域： 157.25毫米（宽）×209.664毫米（高）
决议： 1680 (H) × 2240 (V) 像素
像素间距 0.0936 毫米 × 0.0936 毫米
灰度级 2-16（1-4 位）
白色反光： 45% 典型
对比度 15:1 典型
电源电压：
更新时间 25°C 时 520ms 至 960ms
工作温度： 0°C 至 50°C
存储温度： -20°C至70°C
模块尺寸： 165.80毫米（宽）×227.70毫米（高）×0.97毫米（深）
应用
电子书阅读器和数码笔记设备
教育平板电脑和教室显示器
专业文档查看器（技术手册、法律、学术）
数字标牌和信息亭
工业控制面板和仪表
医疗报告显示屏和病人信息系统
定制与支持
JicTech 为集成和定制提供全面的工程支持，包括
定制波形开发，优化灰度和更新速度
接口适配（LVDS、SPI 或定制控制器集成）
机械重新设计（边框、安装、FPC 布线）
散热和电源管理解决方案
生产前测试和环境验证
驱动板设计和系统级原型开发支持
可靠性与测试
该模块经过严格的环境和可靠性测试，以确保性能的一致性：
为什么选择 JicTech？
JicTech 将深厚的大幅面反射显示技术与以客户为中心的定制方法相结合。我们提供高性能、高能效的电子纸模块，并提供端到端技术支持，帮助您放心地将创新型、可持续的显示产品推向市场。.
下载该产品的技术文档和规格。.
单击此处下载：PULL-SPEC-JS1030N02-A0_V0.1
