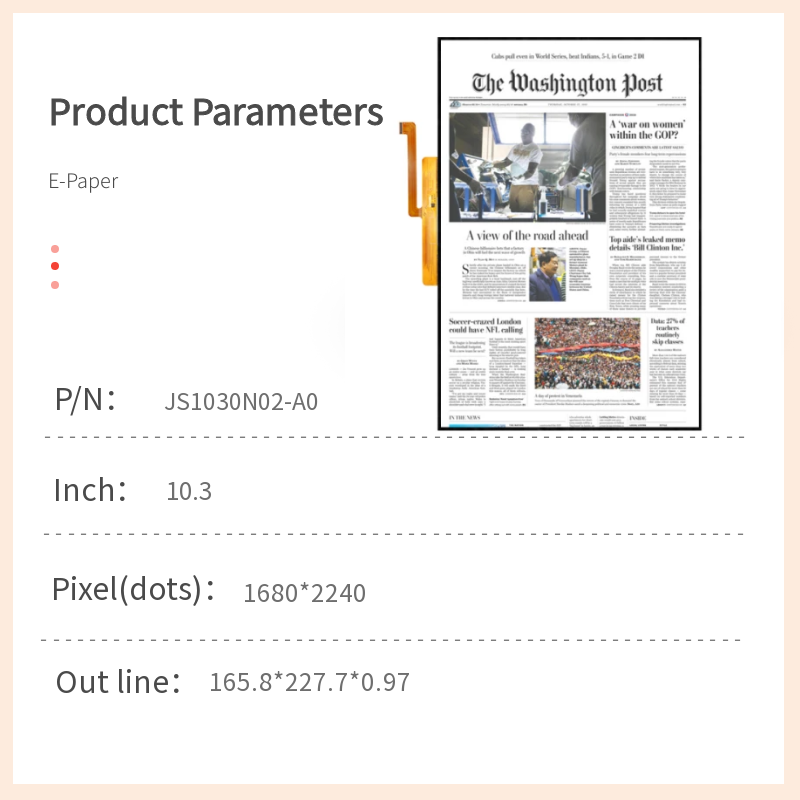

JicTech 10.3인치 고해상도 전자종이 디스플레이 모듈(모델: JS1030N02-MNG-A0)
개요
JS1030N02-MNG-A0은 고해상도, 저전력 시각 애플리케이션을 위해 설계된 10.3인치 액티브 매트릭스 전광판 디스플레이 모듈입니다. 1680×2240픽셀 해상도, 2~16단계의 그레이 레벨 지원, 종이와 같은 가독성을 갖춘 이 제품은 전자 리더, 디지털 사이니지 및 전문 시각화 도구에 적합한 고급 디스플레이 솔루션입니다.
주요 기능
10.3인치 대형 디스플레이: 1680 × 2240 해상도, 209.7mm × 157.3mm 활성 영역
높은 광학 성능: 45% 일반 백색 반사율, 최대 15:1의 명암비
멀티 그레이 레벨 지원: 디테일한 이미지를 위한 2~16단계 그레이 레벨(1~4비트)
이중 안정적 운영: 정적 이미지를 유지하기 위한 제로 전력 소비
초박형 디자인: 0.97mm에 불과한 모듈 두께
넓은 시야각: 180°에 가까운 가독성
넓은 작동 온도: 0°C ~ 50°C
표준 디지털 인터페이스: 통합 게이트/소스 드라이버가 있는 병렬 RGB 인터페이스
낮은 업데이트 전력: 화면 새로 고침 중 에너지 효율
RoHS 준수
기술 사양
| 사양 | 세부 정보 |
|---|
| 디스플레이 유형 | 전자 종이(전기영동) |
| 크기 | 10.3인치 대각선 |
| 해상도 | 1680 × 2240픽셀(212PPI) |
| 색 깊이 | 흑백(2-그레이스케일) |
| 인터페이스 | TTL(4선식) |
| 활성 영역 | 227.7mm × 302.9mm |
| 개요 치수 | 165.8mm × 227.7mm × 0.97mm |
| 새로 고침 시간 | <1초(부분), <3초(전체) |
| 시야각 | 170°(모든 방향) |
| 작동 온도 | -20 °C ~ +55 °C |
| 보관 온도 | -30°C ~ +70°C |
| 전력 소비량 | 마이크로 와트(비스테이블 이미지 유지) |
기술 사양
활성 영역: 157.25mm(W) × 209.664mm(H)
해상도: 1680(H) × 2240(V) 픽셀
픽셀 피치: 0.0936mm × 0.0936mm
회색 레벨: 2-16(1-4비트)
흰색 반사율: 45% 일반
명암비: 15:1 일반
공급 전압:
VDD(로직): 3.0V ~ 3.6V(통상 3.3V)
VGH(게이트 하이): 27V ~ 29V
VGL(게이트 낮음): -21V ~ -19V
VPOS(소스 하이): 14.6V ~ 15.4V
VNEG(소스 낮음): -15.4V ~ -14.6V
업데이트 시간: 25°C에서 520ms ~ 960ms
작동 온도: 0°C ~ 50°C
보관 온도: -20°C ~ 70°C
모듈 치수: 165.80mm(W) × 227.70mm(H) × 0.97mm(D)
애플리케이션
전자책 리더 및 디지털 노트 필기 장치
교육용 태블릿 및 강의실 디스플레이
전문 문서 뷰어(기술 매뉴얼, 법률, 학술)
디지털 사이니지 및 정보 키오스크
산업용 제어판 및 계측기
의료 보고서 디스플레이 및 환자 정보 시스템
사용자 지정 및 지원
JicTech는 다음을 포함하여 통합 및 사용자 지정에 대한 포괄적인 엔지니어링 지원을 제공합니다:
최적화된 그레이스케일 및 업데이트 속도를 위한 맞춤형 파형 개발
인터페이스 적응(LVDS, SPI 또는 사용자 지정 컨트롤러 통합)
기계적 재설계(베젤, 마운팅, FPC 라우팅)
열 및 전력 관리 솔루션
사전 프로덕션 테스트 및 환경 검증
드라이버 보드 설계 및 시스템 레벨 프로토타이핑 지원
신뢰성 및 테스트
모듈은 일관된 성능을 보장하기 위해 엄격한 환경 및 안정성 테스트를 거칩니다:
왜 JicTech를 선택해야 할까요?
JicTech는 대형 반사형 디스플레이 기술에 대한 심층적인 전문 지식과 고객 중심의 맞춤형 접근 방식을 결합합니다. 엔드투엔드 기술 지원으로 뒷받침되는 고성능의 에너지 효율적인 전자 종이 모듈을 제공하여 혁신적이고 지속 가능한 디스플레이 제품을 자신 있게 시장에 출시할 수 있도록 지원합니다.
이 제품의 기술 문서 및 사양을 다운로드하세요.
다운로드하려면 여기를 클릭하세요：PULL-SPEC-JS1030N02-A0_V0.1
