10.2 英寸三色电子纸显示模块 - 电子墨水

JicTech 10.2 英寸 BWR 电子纸显示模块（型号：JS1020HN01-TNG-A0）

概述

JS1020HN01-TNG-A0 是一款 10.2 英寸有源矩阵电泳显示器 (AMEPD) 模块，专为超低功耗、高能见度和稳定图像保持应用而设计。该模块支持黑白红 (BWR) 三色，分辨率为 960×640 像素，集成了完整的系统设计，包括驱动器 IC、定时控制器、DC-DC 转换器和存储器。它是满足零售、工业和物联网环境中电池供电反光显示需求的理想解决方案。.

主要功能

10.2 英寸 BWR 电子纸显示屏分辨率：960×640，每种颜色深度为 1 位
超低功耗:深度睡眠模式电流低至 7 µA
双稳态运行:图像仍处于断电状态；仅更新时需要电力
高光学性能:35% 典型反射率、15:1 对比度、广视角
集成玻璃系统:包括 SSD1677 驱动器、栅极/源缓冲器、振荡器、RAM、LUT 和 DC-DC
灵活的界面:支持 4 线制 SPI 和 3 线制 SPI（9 位），可通过 BS1 引脚选择
温度传感:内置传感器和用于支持外部传感器的 I2C 接口
坚固可靠:商用温度范围、硬涂层防眩光表面、符合 ROHS 标准
可编程 OTP:10 字节用户 ID 空间和用于识别模块的存储波形

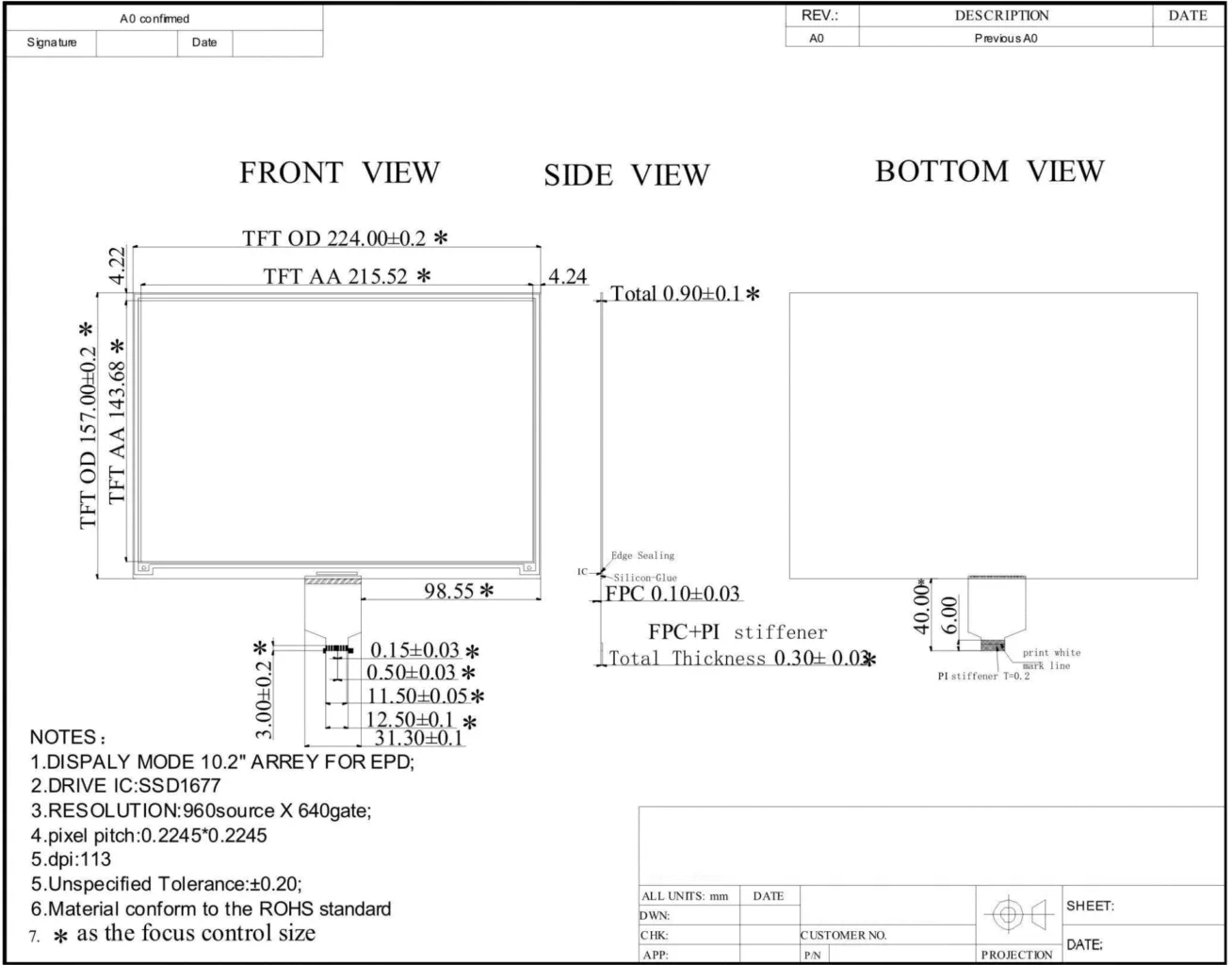

机械规格

参数	规格
模型	JS1020HN01-A0
对角线	10.2 英寸
决议	960 (H) × 640 (V) 像素
活动区域	215.52 × 143.68 毫米
外形尺寸	224.00 × 157.00 × 0.90 毫米（不含遮蔽膜）
像素间距	0.2245 × 0.2245 毫米
像素配置	矩形
面板重量	待定

电气和接口概要

参数	典型 / 注释
工作电压 (VCI)	2.5 - 3.7 V（典型值为 3.3 V）
逻辑输入/输出阈值	vih ≈ 0.8×vddio, vil ≈ 0.2×vddio
模块工作电流（更新）	典型值高达 15 mA（取决于波形和更新）
深度睡眠电流	约 7 µA（VCI = 3.3 V）
接口	三线制/四线制 SPI（BS1 引脚可选），I²C 用于外部温度传感器
SPI 时序	写入频率高达 20 MHz，读取频率高达 2.5 MHz（典型值）
片上资源	振荡器、增压器/DC-DC、SRAM、LUT (OTP)、温度传感器

光学特性

参数	典型
白色反射率	~30-35 %（取决于测量值）
对比度 (CR)	典型值 ≥ 10:1（在中心、室内条件下测量）
白色状态 (L*)	~63-65
黑色状态 (L*)	~13-14
观看特点	超宽视角；防眩光表面

可靠性和环境测试

JS1020HN01-A0 已通过行业标准的环境和机械测试，以确保
在商业部署中的耐用性。具有代表性的测试包括

测试	条件
高温运行	+40 °C, RH 35 %, 240 h
低温运行	0 °C, 240 小时
高温存储	+50 °C, RH 35 %, 240 h
低温储存	-25 °C, 240 h
高温/高湿运行	+40 °C, RH 90 %, 168 h
温度循环	-25 °C ↔ +60 °C, 50 个循环
包装振动和跌落	振动 1.04 G；包装货物的跌落测试
紫外线照射	40 °C 下 168 小时，765 W/m²（白色图案）
ESD	基于 IEC 的级别；建议进行模块级验证

技术规格

显示类型:有源矩阵电泳显示（AMEPD）
屏幕尺寸:10.2 英寸
决议像素：960（高）×640（宽），113 DPI
活动区域：215.52 毫米（宽）×143.68 毫米（高）
像素间距:0.2245 毫米 × 0.2245 毫米
外形尺寸：224.00 毫米（宽）× 157.00 毫米（高）× 0.90 毫米（深）（不含遮蔽膜）
界面：24 引脚 FPC（0.5 毫米间距），带 SPI、I2C 和控制信号
电源电压 (VCI)：2.5V 至 3.7V（典型值为 3.3V）
工作温度:0°C 至 +40°C
存储温度:0°C 至 +40°C（最长 5 年）
功耗（典型值）:更新时 15 mA；深度睡眠时 7 µA
光学特性:
- 白色反射率 (R)：35% 典型值
- 对比度 (CR)：典型值 15:1
- 黑州 L*：13-14
- 红州 L*：25-28; a*:36-40
驱动集成电路:SSD1677 集成 RAM、LUT 和温度传感器
重量:待定

应用

电子货架标签 (ESL) 和零售价格标签
物联网信息显示屏和智能徽章
工业监控和物流标签
便携式医疗设备和诊断阅读器
可持续的数字标牌和公共信息板

定制与支持
JicTech 提供量身定制的工程支持和中小批量定制服务，包括

定制波形 LUT 编程，优化更新序列
用于 VCOM、用户 ID 和显示参数的 OTP 配置
接口适配（SPI 模式选择、引脚布局调整）
机械修改（FPC 长度、加强筋设计、厚度）
预编程温度补偿和更新调度
针对特定工作条件的环境硬化

可靠性与测试
每个模块都按照行业标准进行了严格的可靠性测试，包括

高/低温运行和存储
温度循环（-25°C 至 +60°C）
高湿度运行（90% 湿度，40°C 时）
振动和跌落冲击（包装）
ESD 保护（±250V，机器型号）
抗紫外线

产品寿命和保修

设计生活:典型工作条件下为 5 年（25°C，60% 相对湿度）
保修:12 个月标准保修期 + 1 个月交付保修期（可定制条款）
