导言
随着工业设备变得更加智能、更加互联、更加紧凑，显示技术的作用变得前所未有的重要。现代工厂、医疗设施和野外作业需要的界面不仅要功能齐全，还要具有高可读性、高能效和适应恶劣环境的能力。当今的各种显示技术包括, OLED 显示模块 已成为广泛工业应用的首选解决方案。.
与传统显示技术不同，OLED（有机发光二极管）模块具有自发光像素，无需使用笨重的背光灯，同时还具有出色的对比度、宽视角和超快的响应时间。这些特性使 OLED 显示模块特别适用于空间有限、电力预算紧张、在苛刻条件下可视性至关重要的工业设备。.
在本综合指南中，我们将探讨什么是 OLED 显示模块、为什么它们是工业环境的理想选择、它们最常见的应用，以及它们与 LCD 替代品的比较。无论您是设计下一代便携式测试仪器的工程师、评估显示器供应商的采购经理，还是寻求定制显示器解决方案的 OEM 买家，本文都能为您提供所需的技术见解。.
什么是 OLED 显示模块？
一个 OLED 显示模块 是一个完整的显示单元，它将 OLED 面板与集成到终端产品所需的驱动电子设备、接口和机械结构集成在一起。要为您的工业应用选择合适的模块，了解其基本结构和工作原理至关重要。.
OLED 技术概述

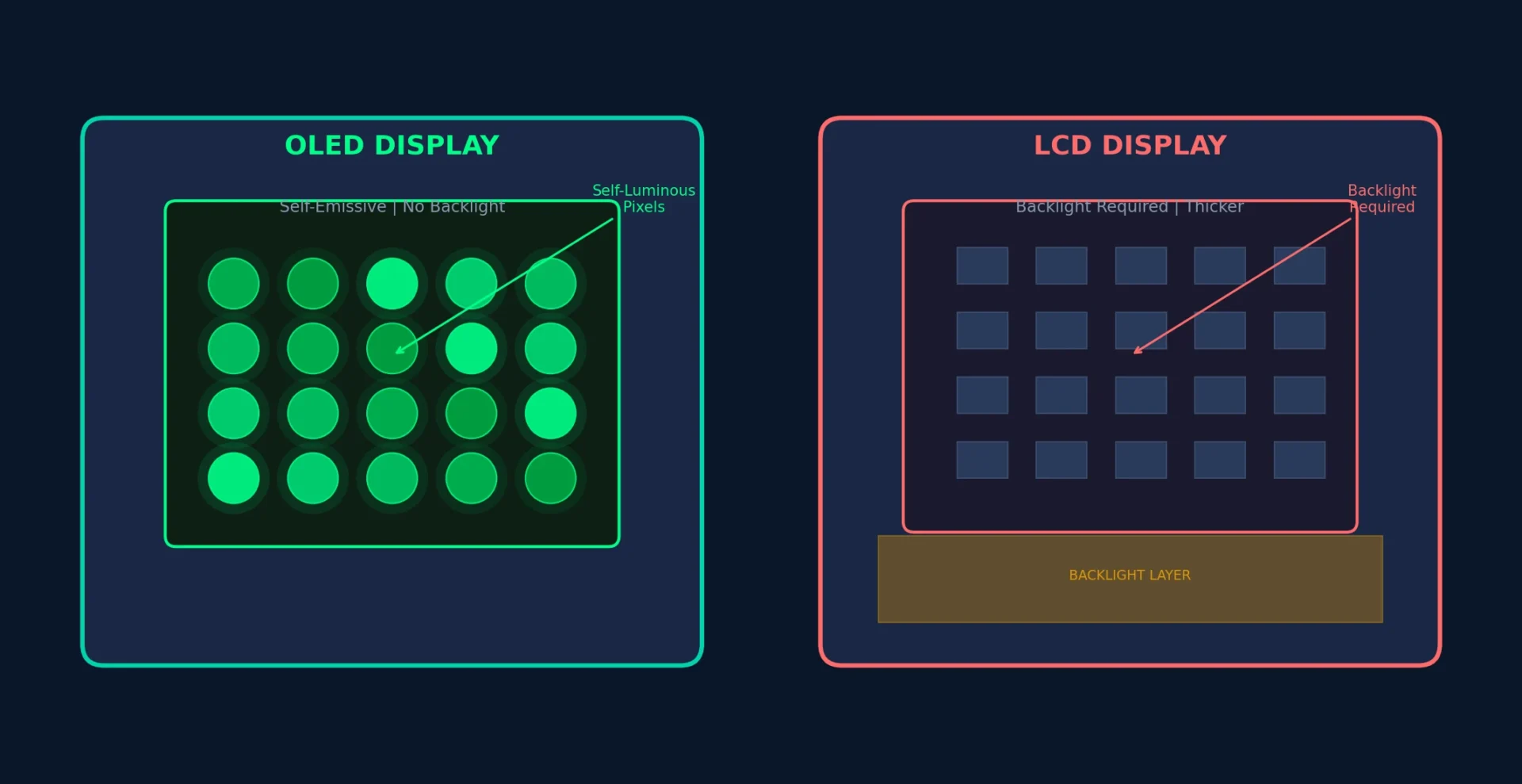

有机发光二极管技术与传统的液晶显示器大相径庭。OLED 显示屏不依赖背光源来照亮液晶像素，而是使用有机化合物，当电流通过有机化合物时，有机化合物就会发光。这种 自以为是 这意味着每个像素都能产生自己的光，从而带来了一些固有的优势：
- 无需背光:由于没有背光层，显示模块的厚度和重量都大大降低。.
- 真实的黑阶:当像素关闭时，它不会发光，从而产生无限的对比度和超凡的图像深度。.
- 简化结构:层数越少，机械复杂性越低，耐用性越高。.

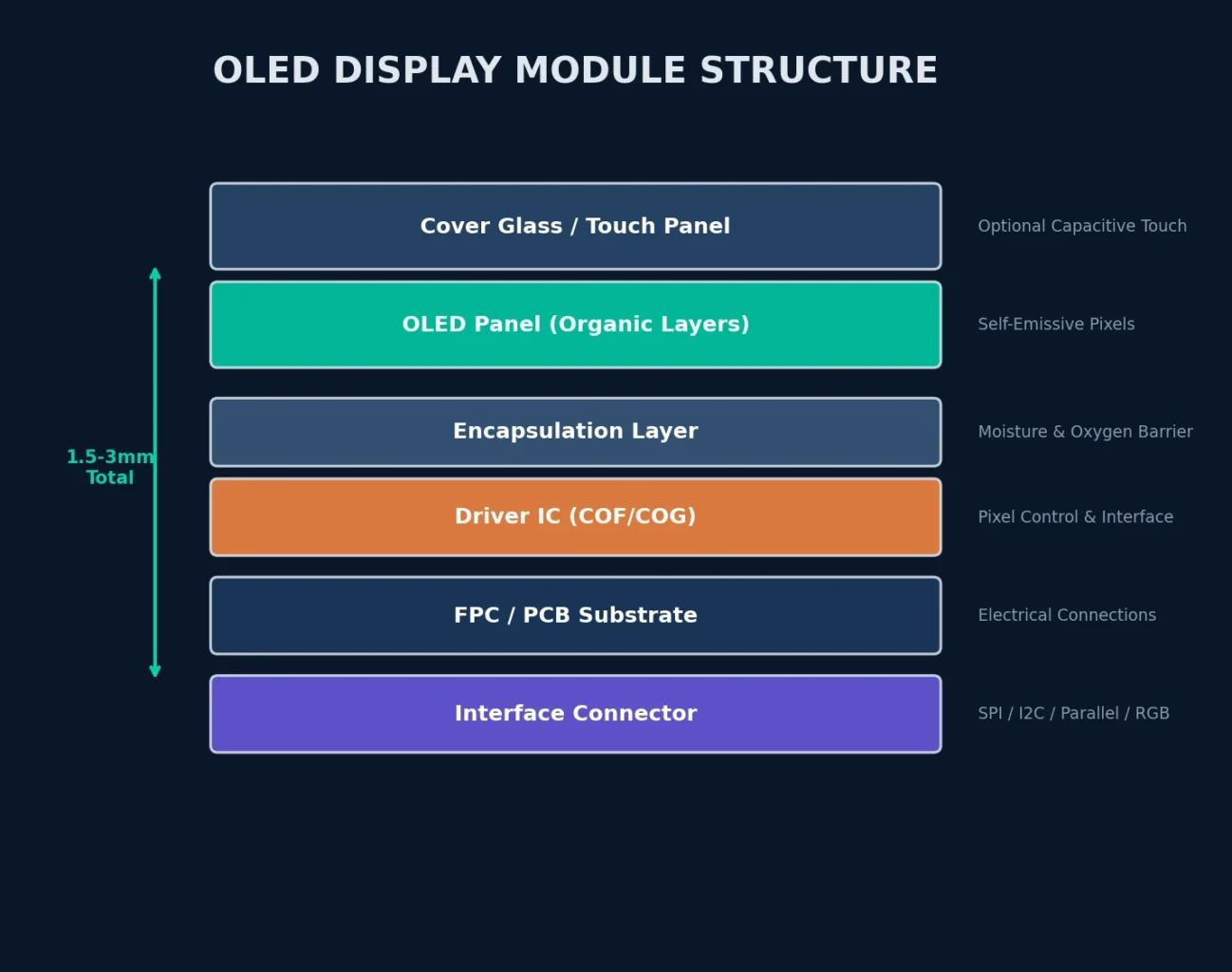

OLED 模块的主要组件
典型的工业 OLED 显示模块由以下核心部件组成：
| 组件 | 功能 |
| OLED 面板 | 核心显示元件包含矩阵排列的有机发光层 |
| 驱动集成电路 | 控制像素寻址、亮度和通信协议；对图像渲染至关重要 |
| PCB/FPC | 提供电气连接和机械稳定性；FPC（柔性电路板）实现了紧凑型设计 |
| 接口连接器 | 促进显示模块与主机系统之间的通信 |
| 触摸屏（可选） | 通过电容式或电阻式触摸技术增加互动功能 |

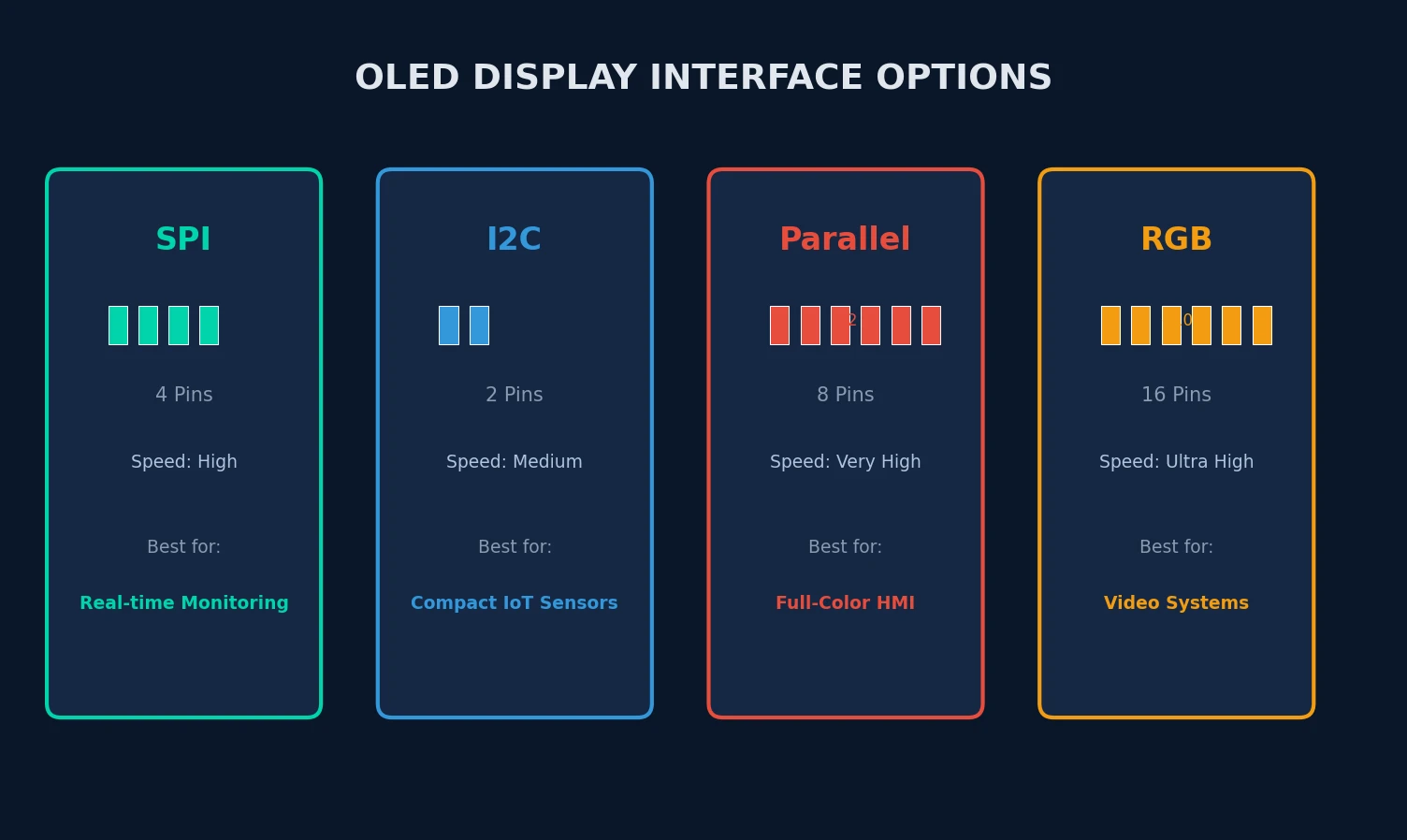

常见的 OLED 接口
工业 OLED 模块支持各种通信接口，以适应不同的微控制器架构和系统要求：
- SPI（串行外设接口）:广泛使用的高速同步串行接口，是需要快速刷新率和简单布线的应用的理想选择。.
- I2C（集成电路）:双线串行接口，非常适合必须尽量减少引脚数的紧凑型设计。.
- 并行接口:为需要快速更新屏幕和复杂图形的应用提供更高的数据吞吐量。.
- RGB 接口:主要用于高分辨率、多媒体功能工业显示器的全彩 OLED 模块。.
OLED 模块类型
工业应用使用几类 OLED 模块，每一类都适合特定的使用情况：
- 单色 OLED:显示单色内容（通常为白色、蓝色或黄色），清晰度极高；是基于文本的界面和简单图形的理想选择。.
- 图形 OLED:支持位图图形和自定义图标；常用于便携式仪器和控制面板。.
- 全彩 OLED:可显示数百万色彩；适用于高级人机界面系统和医疗成像设备。.
- 柔性 OLED:采用柔性基板，可为创新工业产品设计提供曲面或适形显示屏。.
为什么 OLED 显示模块是工业设备的理想选择？
工业环境对显示技术提出了独特的挑战：极端的温度、振动、有限的电力供应以及在不同照明条件下的持续可读性要求。OLED 显示模块结合了光学、电气和机械方面的优势，能够应对这些挑战。.
高对比度和可视性
有机发光二极管技术的自发光特性可产生 对比度实际上是无限的, 因为黑色像素完全不发光。这就导致了
- 即使在弱光环境下，文字和图形也清晰无比
- 增强关键数据、警报和状态指示器的可读性
- 减少操作员在长时间监控过程中的眼睛疲劳
在工业控制室、医疗设备和室外测试设备中，这种高对比度性能可确保信息始终清晰可辨、易于操作。.
广视角
OLED 显示屏可在视角达 180 度. .这在工业环境中尤为重要：
- 操作员可从不同位置和角度查看显示屏
- 设备安装在狭小空间内，观察方向不理想
- 多人需要同时读取显示信息
工业 OLED 显示屏的广视角功能大大改善了用户体验和操作安全性。.

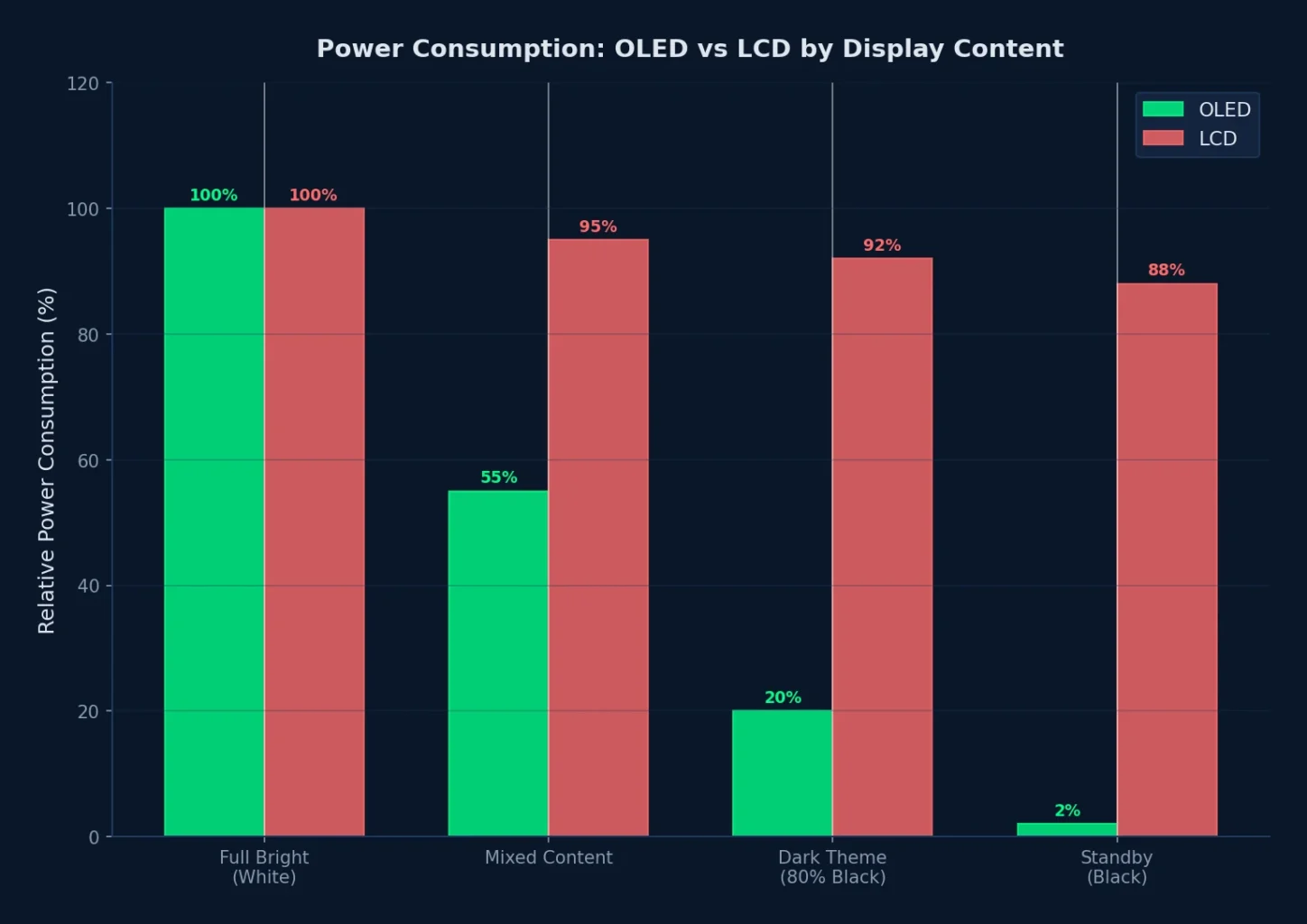

低功耗
对于电池供电的工业设备和远程物联网传感器来说，电源效率是一个至关重要的考虑因素。OLED 模块仅消耗活动像素的电量，这意味着：
- 暗色主题界面能耗明显降低
- 电池供电的便携式仪器可延长工作时间
- 太阳能或能源收集工业设备变得更加可行
对于智能计量、环境监测和无线传感器网络等应用，OLED 技术的低功耗特性可直接缩短维护周期，降低总体拥有成本。.
紧凑轻薄的设计
由于省去了背光组件，OLED 模块的厚度仅为几毫米。这种紧凑的外形使
- 集成到空间有限的便携式设备中
- 减轻手持式工业工具的产品总重量
- 为微型和可穿戴工业设备提供更大的设计灵活性
工程师可以利用 OLED 显示模块的纤薄外形，在不影响显示性能的前提下，创造出符合严格尺寸和重量要求的产品。.
快速响应时间
OLED 像素可在以下情况下开关 微秒, 而液晶显示技术的反应时间仅为毫秒。这种快速响应时间对于以下方面至关重要
- 工业监测系统中的实时数据可视化
- 流畅的动态过程变量动画
- 精确显示快速变化的测量值
在高速自动化环境中，OLED 显示屏的快速刷新特性可确保操作人员获得及时、准确的视觉反馈。.
恶劣环境下的可靠性
现代工业 OLED 模块可在更大的温度范围内可靠运行，通常从 -40°C 至 +80°C 或更宽的定制设计。它们展示了
- 在热循环和冲击条件下性能稳定
- 重型机械应用中的抗震性
- 如果亮度管理得当，运行寿命长
这些可靠性特点使 OLED 显示解决方案适用于工厂、油气设施、运输系统和户外基础设施。.

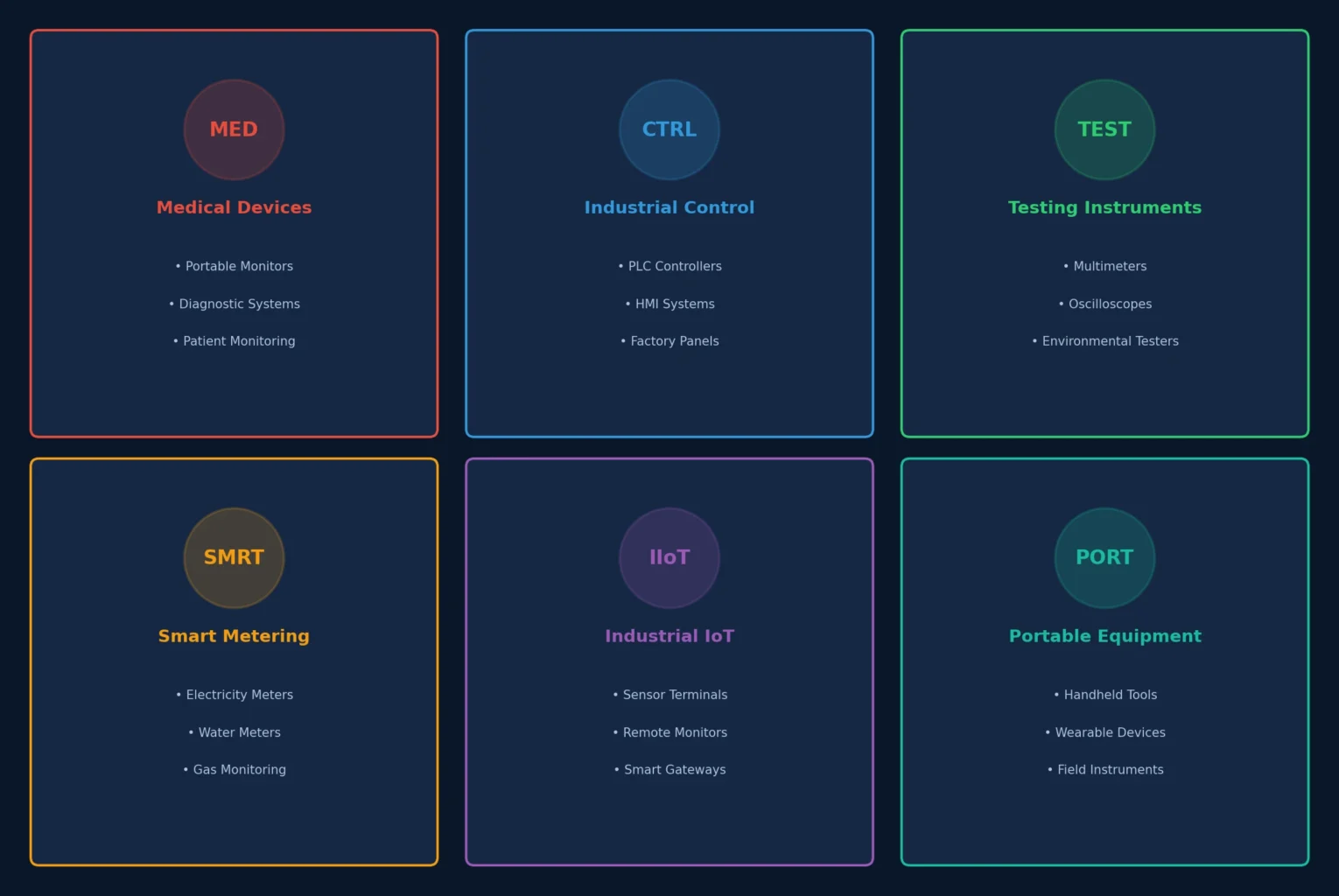

OLED 显示模块的常见工业应用
OLED 技术的多功能性使其被广泛应用于各个工业领域。下面，我们将探讨最重要的应用类别以及 OLED 模块为每个类别带来的具体优势。.
医疗设备
医疗设备需要兼具精度、可靠性和清晰度的显示屏。OLED 显示模块越来越多地应用于以下领域
- 便携式显示器:用于救护车、远程诊所和家庭保健环境，在这些环境中，小巧的体积和电池效率是最重要的。.
- 诊断系统:血液分析仪、成像设备和护理点检测设备得益于 OLED 的高对比度，可准确解读数据。.
- 病人监护设备:持续监测生命体征要求显示屏能在不同的临床照明条件下保持可读性。.
医疗应用中的 OLED 关键优势： - 高对比度确保关键值和波形一目了然 - 低功耗延长了便携式设备的电池寿命 - 响应时间快，可实时显示生理数据
工业控制系统
人机界面 (HMI) 系统和可编程逻辑控制器 (PLC) 接口是现代自动化的支柱。OLED 模块可通过以下方式增强这些系统
- PLC 控制器:紧凑型 OLED 显示屏可在空间有限的控制柜中提供状态反馈和配置界面。.
- 人机界面系统:触摸式集成 OLED 面板可实现操作员与生产设备的直观互动。.
- 工厂控制面板:宽视角可确保多名操作员同时看到生产线状态。.
控制系统的关键 OLED 优势： - 实时信息显示，延迟极小 - 视角宽广，提高工厂车间的态势感知能力 - 7 天 24 小时连续运行，性能可靠
便携式测试仪器
现场工程师和技术人员使用的便携式仪器必须在不同的环境下工作。OLED 显示模块非常适合用于
- 万用表和示波器:高对比度显示屏可确保在明亮的阳光下或昏暗的电气室中也能读取波形和测量结果。.
- 环境测试仪:湿度、温度和空气质量仪表得益于 OLED 的户外可读性和低功耗。.
- 精密测量工具:卡尺、量规和激光测量设备集成了 OLED 模块，可提供清晰的数字读数。.
测试仪器的主要 OLED 优势： - 出色的电池效率，适合全天候野外使用 - 结构紧凑，采用符合人体工程学的袖珍设计 - 即使在阳光直射的条件下，也具有出色的户外可读性
智能计量设备
公用事业基础设施越来越依赖于智能电表，这些电表在提供本地读数的同时，还能传递消费数据。OLED 模块可用于
- 智能电表:清晰的数字显示可让消费者和技术人员即时验证读数。.
- 水气监测系统:低功耗 OLED 显示屏可在电源波动或电池供电时保持可视性。.
智能表计的关键 OLED 优势： - 通过适当的亮度管理延长运行寿命 - 清晰的数字显示，可进行准确的读数验证 - 超低能耗，支持独立于电网的运行
工业物联网设备
工业物联网 (IIoT) 依赖于分布式传感器网络和边缘设备，这些设备需要紧凑、高效的显示屏。OLED 模块能够
- 传感器终端:本地显示传感器读数，用于现场校准和诊断。.
- 远程监控设备:无线数据记录器的状态指示器和配置界面。.
- 智能网关:在紧凑型机柜设计中实现网络状态和流量可视化。.
- 无线控制系统:配备直观 OLED 界面的手持遥控器和配置器。.
物联网应用的关键 OLED 优势： - 显示屏尺寸小（小至 0.5 英寸），可安装在微型设备机箱内 - 在无线部署中，能源足迹最小，可延长电池寿命 - 灵活的定制选项可适应不同的产品外形尺寸

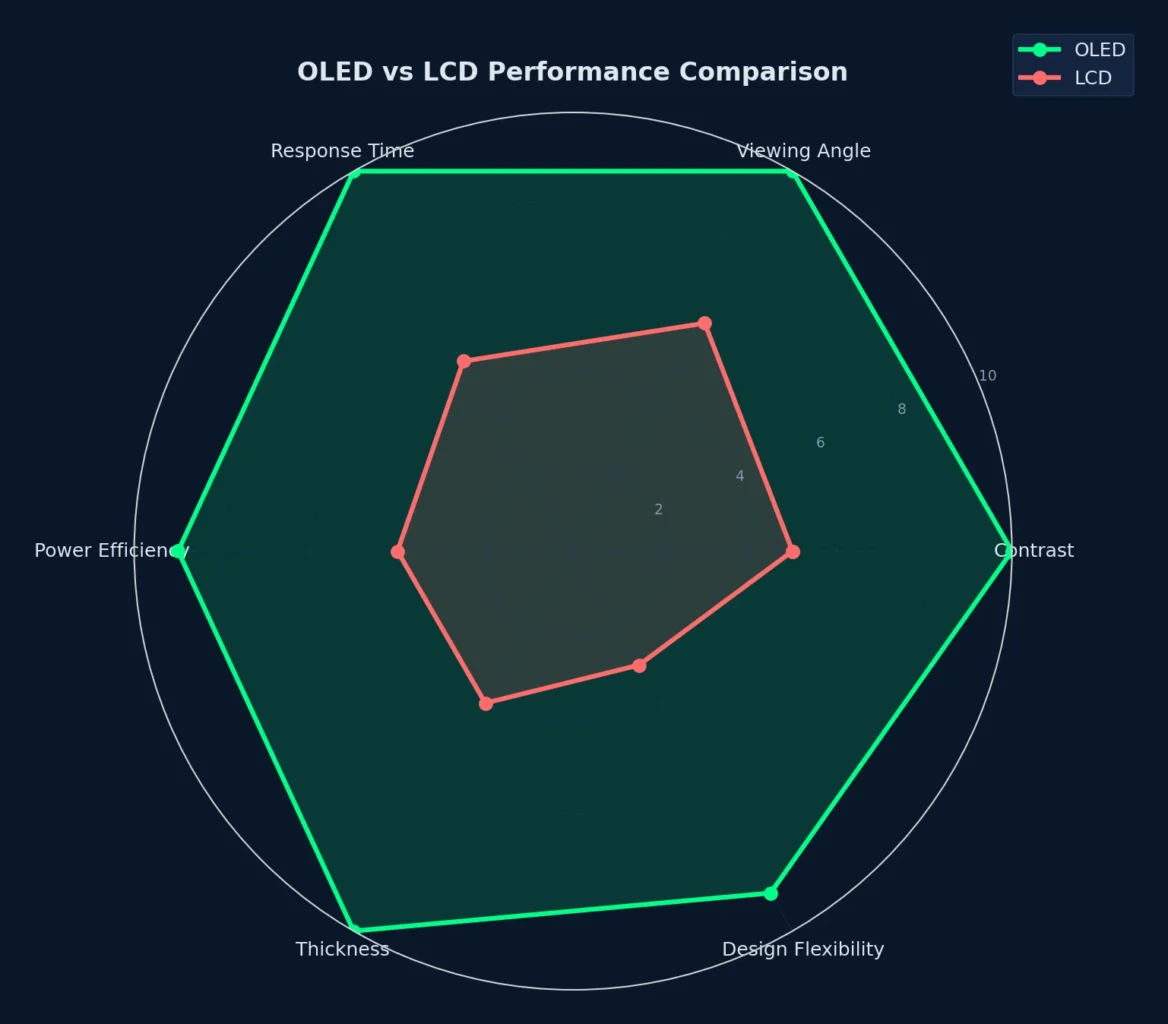

工业设备中的 OLED 与 LCD
在为工业应用选择显示技术时，工程师和买家经常会将 OLED 与传统 LCD 进行比较。下面的比较突出了主要的区别：
| 特点 | OLED 显示模块 | LCD 显示模块 |
| 对比度 | 有效无限（真黑） | 受背光渗色限制 |
| 背光要求 | 不需要（自我表现） | 需要（增加厚度和耗电量） |
| 模块厚度 | 一般为 1-3 毫米 | 一般为 5-10 毫米（包括背光） |
| 视角 | 最大 180°，无色移 | 通常为 120-160°，对比度下降 |
| 响应时间 | 微秒 (μs) | 毫秒（ms） |
| 耗电量 | 较低（与活动像素成比例） | 较高（背光常亮） |
| 黑色等级 | 完美黑色（像素关闭） | 灰黑色（背光泄漏） |
| 设计灵活性 | 支持柔性和透明基底 | 刚性玻璃结构 |
何时选择 OLED
OLED 显示模块是满足工业应用需求的最佳选择：
- 卓越的可视性 在弱光或高对比度条件下观看
- 功耗最低 用于电池或能量收集装置
- 超紧凑外形 每毫米厚度都很重要
- 宽广的视角 适用于多操作员或非理想安装情况
- 快速刷新率 实时数据和动画
LCD 仍然适用的情况
液晶显示屏技术仍然适用于以下应用
- 超大显示屏尺寸 (15 英寸及以上）的要求，费用较低
- 静态、始终在线的内容 显示信息的差异最小
- 成熟的供应链 符合既定的长期可用性要求
然而，对于大多数现代工业显示需求而言，特别是在便携式、嵌入式和物联网应用中，OLED 技术提供了令人信服的优势，推动了行业的广泛采用。.
选择工业 OLED 显示模块的关键因素
选择合适的 OLED 模块需要根据应用要求仔细评估技术规格。以下因素应指导您的决策过程。.
显示屏尺寸和分辨率
根据以下条件确定最佳屏幕尺寸和像素分辨率：
- 信息密度:必须同时显示多少数据？
- 观看距离:操作员能在 30 厘米或 3 米处读取显示屏吗？
- 外壳限制:您的产品设计中有哪些物理空间？
常见的工业 OLED 尺寸从 0.5 英寸状态指示灯到 5 英寸控制面板不等，分辨率从 128×64 像素（单色图形）到 800×480 像素（全彩 WVGA）不等。.
亮度和对比度
评估部署环境中的环境照明条件：
- 室内应用 (控制室、实验室）：通常使用标准亮度的 OLED 模块（200-400 cd/m²）即可。.
- 户外应用 (现场仪器、公用事业仪表）：高亮度选项（400-1000+ cd/m²）或透反射增强功能可能是阳光下可读性所必需的。.
接口兼容性
确保与现有系统架构无缝集成：
| 界面 | 最适合 | 典型应用 |
| SPI | 高速、简单的布线 | 实时监控、动画 |
| I2C | 最小引脚数，菊花链功能 | 紧凑型物联网传感器、低引脚 MCU |
| 平行 | 最大吞吐量，复杂图形 | 全彩人机界面，支持视频的系统 |
| UART | 远距离通信，协议简单 | 远程终端、遗留系统升级 |
工作温度范围
工业环境通常超过商业温度规格。请确认所选模块是否支持以下功能
- 标准工业系列温度：-20°C 至 +70°C
- 扩展的工业范围温度：-40°C 至 +85°C（可通过定制工程提供）
- 热管理:考虑高温运行时的亮度降额曲线
触摸功能集成
对于交互式工业应用，可评估触摸技术：
- 电容式触摸:支持多点触控、手势识别和耐用的玻璃盖镜片，是现代人机界面应用的理想之选。.
- 电阻式触摸:戴手套和手写笔操作；在恶劣的工业环境中，操作员最好穿戴防护设备。.
定制要求
许多工业项目需要根据特定的机械或电气限制定制显示模块。请考虑您是否需要
- 自定义形状:圆形、条形或不规则形状系数
- 定制 FPC 路由:特定的连接器位置和电缆长度
- 特殊接口:专有协议或传统系统兼容性
- 光学粘接:通过直接粘合触摸屏，增强了耐用性和阳光下的可读性
面向工业应用的定制 OLED 显示解决方案
适用于有特殊要求的原始设备制造商、原始设计制造商和工业设备制造商、, 定制 OLED 显示模块 提供了产品差异化和优化整合的途径。定制能力通常包括
定制尺寸和形状
除标准矩形面板外，制造商还可以生产其他面板：
- 圆形显示屏:非常适合仪表式仪器、智能手表和圆形控制旋钮
- 条形显示屏:状态栏、音频电平指示器和加长信息面板的理想选择
- 超薄显示屏:用于可穿戴工业设备和超小型仪器的 1 毫米以下型材
界面定制
根据系统要求定制电气接口：
- 协议适应:SPI、I2C、UART 或带自定义引脚分配的并行接口
- 连接器设计:为您的 PCB 布局提供特定的间距、方向和锁定机制
- 电压水平:逻辑电平转换，兼容 1.8V、3.3V 或 5V 系统
触摸集成
通过先进的触摸解决方案增强互动性：
- 投射电容式触摸屏 配备定制的盖板玻璃和防反射涂层
- 光学粘接 消除空气间隙，改善对比度，提高抗冲击性
- 适合手套操作和湿操作 工业现场使用的触摸算法
宽温设计
通过以下措施，实现在极端环境下的可靠运行：
- 工业级驱动集成电路 具有更高的温度规格
- 增强型 PCB 材料 (聚酰亚胺、高 Tg FR4），具有热稳定性
- 热补偿电路 在不同温度范围内保持稳定的亮度

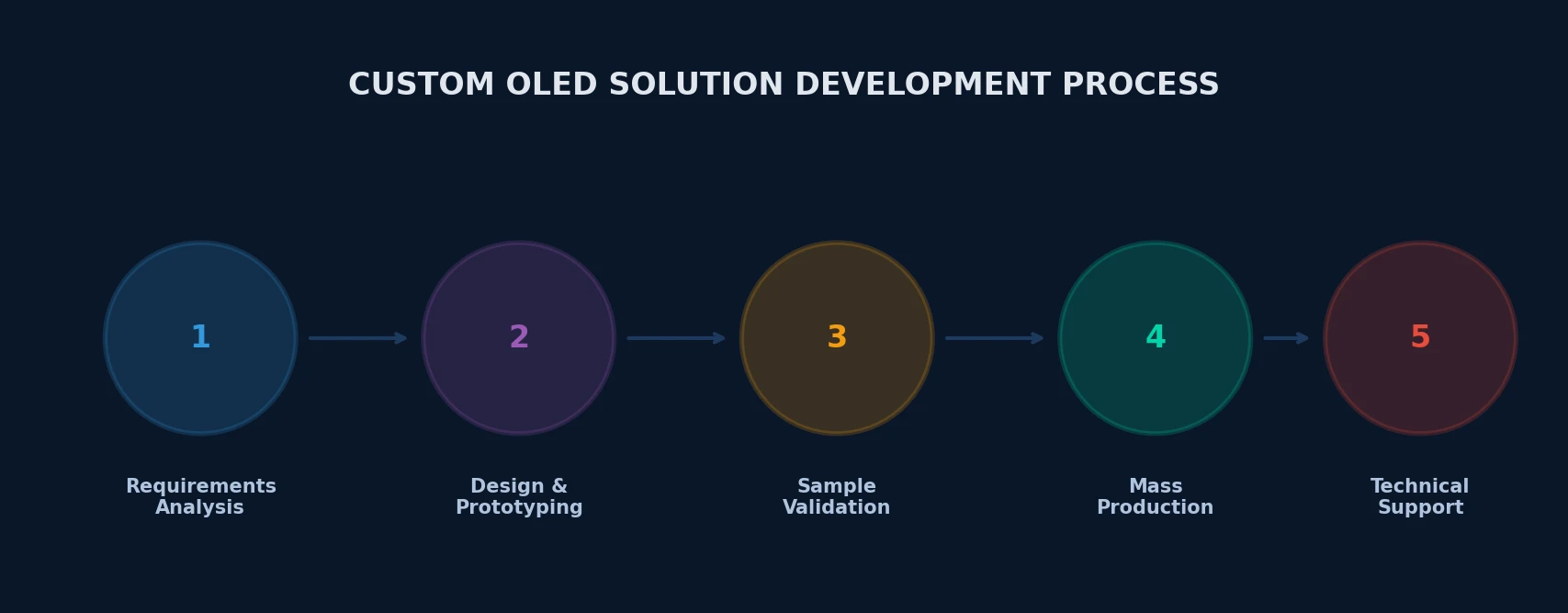

工程支持
信誉良好的显示屏合作伙伴可提供全面的开发支持：
- 快速原型制作:用于设计验证和测试的快速周转样品
- 技术咨询:显示优化、界面设计和集成指导
- OEM/ODM 开发:从概念到批量生产的端到端产品开发

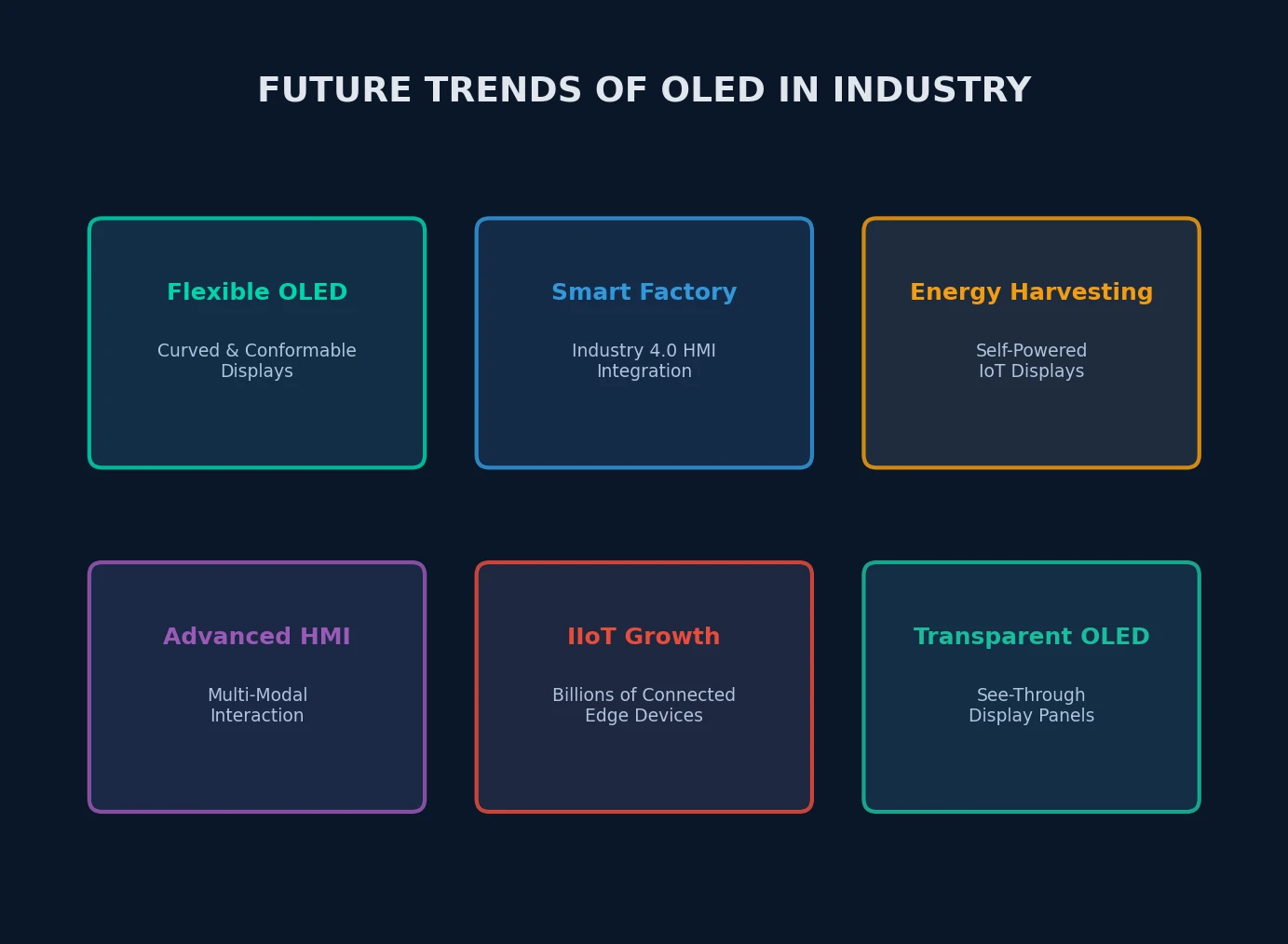

OLED 显示模块在工业中的未来趋势
工业显示领域不断发展，OLED 技术在多个新兴趋势中处于领先地位：
柔性 OLED 技术
柔性和可折叠 OLED 基板为工业产品设计带来了新的可能性。弧形控制表面、可适配的可穿戴显示器和可滚动的检测设备接口正在从概念过渡到生产现实。.
智能工厂集成
随着工业 4.0 和智能制造计划的加速推进，OLED 显示屏正成为网络物理系统不可或缺的组成部分。配备 OLED 人机界面的边缘设备可提供本地可视化，同时将数据输入集中式分析平台，从而弥合操作技术与信息技术之间的差距。.
高能效工业显示器
可持续发展的压力推动了对超低功耗显示解决方案的需求。OLED 材料和驱动电路的进步不断降低功耗，使自供电的工业传感器和显示器能够依靠采集的能量无限期运行。.
高级人机界面
下一代工业人机界面采用了带有触觉反馈、语音识别和增强现实叠加功能的 OLED 技术。这些多模态界面可减少操作员的认知负荷，同时提高对关键系统事件的响应速度。.
工业物联网的增长
预计未来十年内将部署数十亿台工业物联网设备，对紧凑、高效、可靠的显示屏的需求将激增。OLED 模块，尤其是小尺寸、低功耗的变体，将成为 IIoT 终端的默认显示选择。.
结论
OLED 显示模块是工业设备的变革性技术，它将卓越的视觉性能、能效和设计灵活性结合在一个紧凑、可靠的封装中。从医疗设备和便携式测试仪器到工业控制系统和物联网传感器，OLED 技术解决了现代设备制造商面临的核心显示难题。.
与传统 LCD 技术相比，OLED 具有对比度无限、视角宽广、响应时间更快、功耗更低等优势，因此成为越来越多工业应用的首选。随着柔性 OLED 技术的成熟和智能工厂集成的深化，OLED 显示模块的工业应用只会加速。.
对于希望利用先进显示技术提升产品性能的工程师、采购经理和 OEM 买家来说，定制 OLED 显示解决方案提供了一条实现差异化竞争和卓越用户体验的途径。.
准备好将 OLED 显示技术集成到您的工业设备中了吗？ 立即联系我们的工程团队，讨论您的项目要求，索取报价，或了解我们专为工业应用设计的全系列标准和定制 OLED 显示模块。.
常见问题
1.OLED 显示模块有什么用途？
OLED 显示模块广泛应用于各种工业领域，包括医疗设备、工业控制系统、便携式测试仪器、智能计量设备和物联网设备。它们对比度高、功耗低、设计紧凑，非常适合需要在空间有限或电池供电环境中实现可靠数据可视化的应用。.
2.OLED 显示屏是否适用于工业环境？
是的，现代工业 OLED 显示模块经过精心设计，可在较宽的温度范围（-40°C 至 +80°C 或更宽）内可靠运行、抗震，并在连续运行的情况下保持稳定的性能。定制的工业级设计进一步增强了在恶劣环境下部署的耐用性。.
3.OLED 与 LCD：哪个更适合工业设备？
对于需要高对比度、宽视角、快速响应时间、低功耗和小巧外形的工业应用，OLED 通常更胜一筹。对于超大显示屏或对成本敏感的应用，液晶显示屏可能是首选，因为在这些应用中，OLED 的这些优势并不那么重要。.
4.OLED 显示模块可以定制吗？
完全正确。定制 OLED 显示器解决方案可根据特定尺寸、形状、接口、触摸集成、温度范围和机械要求量身定制。OEM 和 ODM 制造商可提供从原型设计到批量生产的全面工程支持。.
5.OLED 模块通常使用哪些接口？
工业 OLED 模块最常用的接口有 SPI（串行外设接口）、I2C（集成电路）、并行接口和 RGB 接口。选择哪种接口取决于应用对速度、布线复杂性以及与主机微控制器或处理器兼容性的要求。.
