IPS TFT LCD 디스플레이의 기술적 특성은 무엇인가요?

개요

솔직히 말해서 여러분은 매일 몇 시간씩 휴대폰, 노트북, 내비게이션 화면을 들여다보고 있을 것입니다. 하지만 누군가 여러분에게 “IPS TFT LCD”라는 문구를 보면 잠시 멈칫하게 될 것입니다. 이 글자 뒤에는 디스플레이 기술의 세계가 숨어 있으며, 이를 이해하면 프로젝트에 사용할 화면을 선택할 때 진정한 우위를 점할 수 있습니다.

1부: 분석하기 - IPS TFT LCD란 정확히 무엇인가요?

하나씩 풀어보겠습니다.

LCD 는 액정 디스플레이를 의미합니다. 액정 자체는 빛을 발산하지 않으며, 그 뒤에 백라이트 모듈이 있어야 액정 층을 비추고 컬러 필터를 통과하여 빨강, 녹색, 파랑을 생성합니다. 커튼 자체에서 빛을 내는 것이 아니라 무대 뒤의 조명이 모든 것을 보이게 하는 극장 커튼과 같다고 생각하면 됩니다.

TFT 는 박막 트랜지스터를 의미합니다. 모든 픽셀에 밝기와 표시되는 색상을 정밀하게 제어하는 작은 “스위치'가 있다고 상상해 보세요. TFT 기술 이전에는 LCD가 패시브 매트릭스 어드레싱을 사용했는데, 픽셀이 기본적으로 전력을 두고 ”경쟁'하는 방식이어서 모션 블러가 심하고 콘트라스트가 좋지 않았습니다. TFT의 액티브 매트릭스를 사용하면 각 픽셀이 독립적으로 제어되어 응답 시간과 이미지 품질이 크게 향상됩니다. .

IPS 는 비행기 내 스위칭을 의미합니다. 이름은 기술적으로 들리지만 실제로는 매우 직관적인 개념입니다. 기존 TN(트위스트 네마틱) 스크린은 액정 분자가 꼬인 밧줄처럼 배열되어 있어 전압이 가해지면 똑바로 서게 됩니다. 그러나 IPS는 분자를 수평으로 배열하고 전기장을 측면으로 가합니다. 비유를 들어보겠습니다: TN 분자는 정면에서 보면 멀쩡해 보이지만 옆에서 보면 일그러지는 군인과 같습니다. IPS 분자는 테이블 위에 평평하게 놓인 젓가락과 같아서 어느 각도에서 보더라도 배열이 일정하게 유지되어 이미지가 안정적으로 유지됩니다. .

따라서 “IPS TFT LCD”는 다음을 의미합니다: 액티브 매트릭스 구성의 박막 트랜지스터로 구동되는 분자 정렬을 위해 평면 내 스위칭 기술을 사용하는 액정 디스플레이입니다.. 업계 일부에서는 이를 “슈퍼 TFT'라고 부르며 TFT 제품군의 프리미엄 브랜치로 포지셔닝하기도 합니다. .

2부: IPS TFT LCD의 핵심 기술적 특성

1. 178° 초광시야각-옆에서 보는 색상 변화 없음

이는 IPS의 가장 유명한 판매 포인트입니다. 기존 TN 패널은 비스듬히 보면 하얗게 보이거나 회색으로 변하고, 스테인드글라스를 측면에서 보면 모든 색상이 왜곡되는 것처럼 색상이 급격하게 변합니다. IPS 분자는 수평으로 정렬되어 있기 때문에 빛이 모든 방향에서 비슷하게 굴절되어 패널 특유의 178° 시야각을 제공합니다. 실제로 측면에서 거의 직접 볼 수 있으며 색상과 밝기는 정면에서 보는 것과 거의 동일하게 유지됩니다. .

이는 실생활에서 매우 중요합니다. 여러 사람이 내비게이션 기기 앞에 모여 있든, 디자이너가 고객과 함께 작업을 검토하든, 의사가 환자의 가족에게 스캔 결과를 보여주든, IPS는 일관되게 우수한 경험을 제공합니다.

2. 정확한 색상 재현 - 전문 분야에서 선호하는 색상

IPS 패널은 색상 일관성이 뛰어납니다. 모든 픽셀의 액정 정렬이 균일하기 때문에 화면 영역에 따른 색상 편차가 최소화됩니다. 표준 IPS 패널은 sRGB 색 영역의 72%~99%를 커버하며, 고급 모델은 100%를 초과합니다. 사진 편집, 비디오 포스트 프로덕션, 의료 영상 등 색 정확도가 중요한 분야에서는 IPS가 사실상 표준으로 자리 잡았습니다.

3. 내압성, 물 리플 효과 없음-더 나은 터치 경험

초기 TN 화면 휴대폰을 사용했다면 꾹 누르면 디스플레이에 동심원 모양의 “물결'이 퍼지는 것을 본 기억이 있을 것입니다. 이는 TN의 액정 구조가 상대적으로 느슨하고 압력을 받으면 쉽게 변형되기 때문에 발생하는 현상입니다. IPS는 분자가 수평으로 단단히 정렬되어 있어 구조가 훨씬 더 안정적입니다. 누를 때 이미지가 거의 왜곡되지 않기 때문에 터치 지원 산업용 패널, 자동차 디스플레이 및 의료용 화면에서 IPS가 우세한 이유입니다. .

4. 충분히 빠른 응답 시간 - 고스트 현상 없는 부드러운 움직임

표준 IPS 응답 시간은 3~5밀리초 정도이며, 그레이투그레이 가속 기술을 사용하면 1밀리초대에 도달할 수 있습니다. 이는 밀리초 미만 수준인 e스포츠용 TN 패널에는 미치지 못하지만 일상적인 사무 작업, 동영상 재생, 캐주얼 게임에는 충분한 수준입니다. 움직임에 따라 번지는 것으로 악명 높은 VA 패널에 비해 IPS는 훨씬 더 균형 잡힌 성능을 제공합니다.

3부: 기술 매개변수 하나하나 설명하기

IPS TFT LCD 옵션을 평가할 때 공급업체는 일반적으로 파라미터가 포함된 데이터시트를 제공합니다. 다음은 가장 중요한 매개변수를 일반 영어로 설명한 것입니다:

밝기는 특별한 주의가 필요합니다. 많은 사람들이 밝을수록 좋다고 생각하지만 그렇지 않습니다. 지나치게 밝은 화면은 실내에서 눈을 피로하게 하고 전력 소비를 직접적으로 증가시킵니다(밝기를 두 배로 높이면 전력 소모량이 거의 두 배로 증가). 실외용 고휘도 패널은 고급 백라이트 모듈로 인해 비용이 더 많이 들기 때문에 실내용으로 과다한 비용을 지불하지 마세요. .

4부: IPS TFT LCD의 장단점-정직한 평가

완벽한 기술은 없으며 IPS도 예외는 아닙니다. 다음은 정보에 입각한 장단점을 파악하는 데 도움이 되는 객관적인 분석입니다.

장점:

• 탁월한 시야각: 진정한 178° 커버리지로 다중 시청자 시나리오 및 비스듬한 설치에 적합합니다.
• 색상 정확도: 모든 각도에서 일관성이 뛰어나 색상이 중요한 전문 분야에 이상적입니다.
• 터치 친화적: 견고한 패널 구조로 압력에 의한 변형에 강하며 정전식 터치와 탁월한 조화를 이룹니다.
• 적절한 응답 시간: 3~5ms의 기본 응답으로 일상적인 작업과 일반적인 모션 콘텐츠를 잘 처리합니다.

단점:

• 더 높은 전력 소비: IPS는 TN보다 빛 투과율이 낮아 동일한 시각적 출력을 위해 더 밝은 백라이트가 필요하므로 전체 전력 소비가 증가합니다. .
• 적당한 명암비: 수평 분자 정렬은 어두운 상태에서 백라이트를 완전히 차단하지 못하여 약간 회색빛이 도는 검은색이 나타납니다. 정적 명암비는 일반적으로 1000:1-1500:1 범위로 VA 패널보다 떨어집니다. .
• 더 높은 비용: 제조 공정은 더 엄격한 정밀도를 요구하며 상대적으로 낮은 생산 속도를 제공합니다. IPS는 동급 TN 패널보다 30%-50%의 비용이 더 많이 들 것으로 예상됩니다. .
• 백라이트 블리드: 고르지 않은 백라이트 레이어와 베젤 실링 제한으로 인해 IPS 패널은 종종 순수한 블랙 장면에서 약간의 엣지 블리딩이 나타납니다. 이는 업계 전반의 문제이며 심각도만 다를 뿐입니다. .

결론: IPS는 시야각과 색 정확도에서 우위를 점하지만 명암비, 전력 효율성, 비용 면에서 타협해야 합니다. 애플리케이션에 멀티뷰어 시나리오, 색 정확도 또는 터치 기능이 필요한 경우 IPS가 확실한 승자입니다. 고정형 전면 뷰 설치, 예산이 빠듯하거나 순수한 블랙 레벨이 필요한 애플리케이션의 경우 TN 또는 VA가 더 적합할 수 있습니다.

5부: IPS TFT LCD 디스플레이는 어디에 사용되나요?

IPS 패널은 어디에나 있으며, 생각할 수 있는 거의 모든 화면이 이 기술을 사용하고 있습니다:

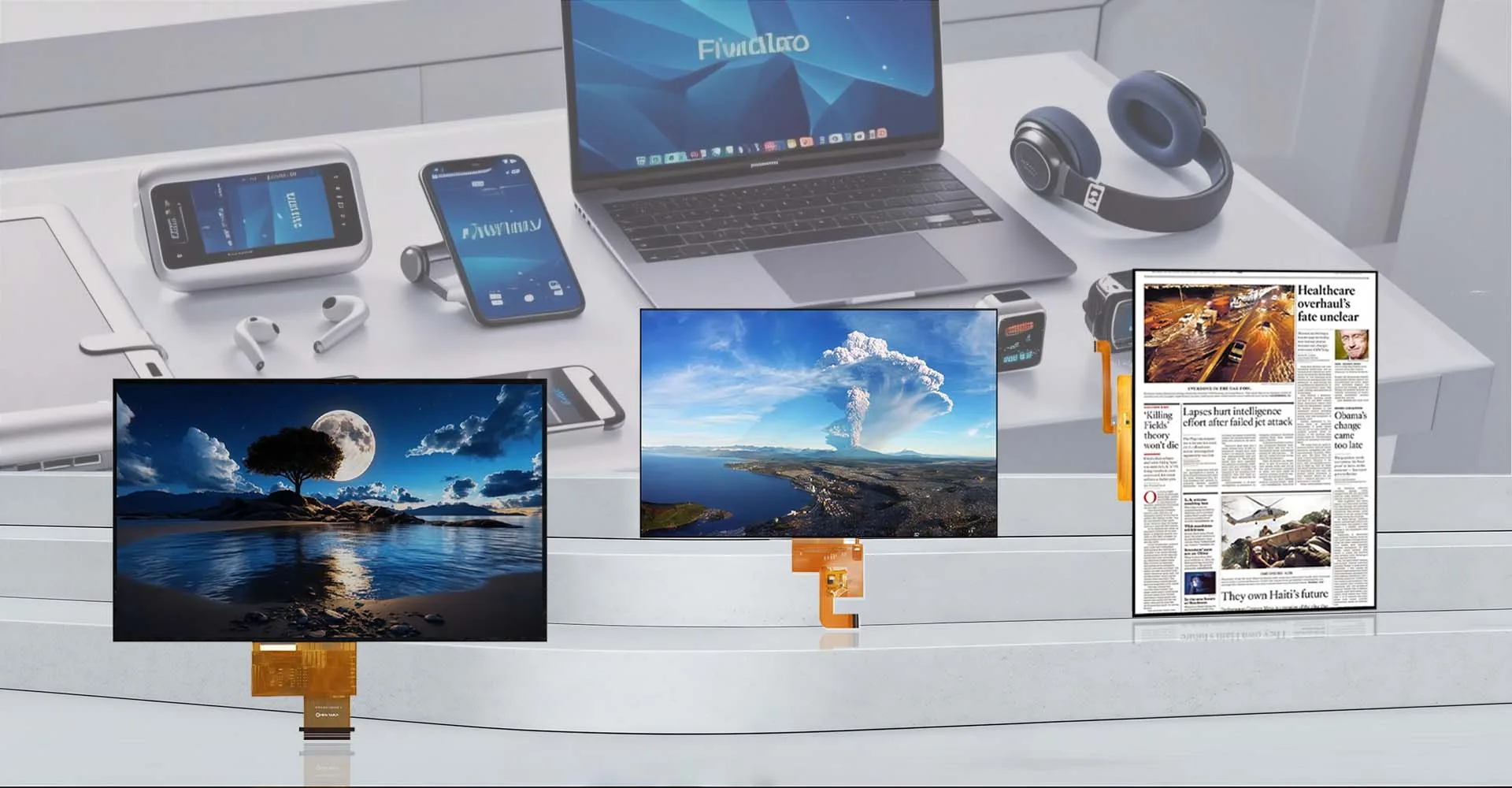

소비자 가전: 프리미엄 스마트폰, 태블릿 및 노트북. Apple은 iPhone 4부터 IPS(레티나 디스플레이로 브랜드화)를 채택했으며, MacBook 화면은 계속해서 IPS 기술을 사용하고 있습니다.

차량용 디스플레이: 계기판, 센터 콘솔 내비게이션, 뒷좌석 엔터테인먼트. 복잡한 차량 내 조명 조건과 다양한 시야각으로 인해 IPS의 넓은 시야각과 높은 밝기는 필수적입니다.

산업 제어: HMI 인터페이스, CNC 기계 조작 패널, PLC 터치스크린. 이러한 장치는 7~8년 동안 연속으로 작동하는 경우가 많아 안정성과 넓은 시야각이 모두 요구됩니다.

의료 장비: 초음파 진단기, 환자 모니터, 내시경 디스플레이. 의료 영상은 극도의 색상 정밀도를 요구하기 때문에 IPS가 업계 표준으로 자리 잡았습니다.

상업용 디스플레이: POS 단말기, 셀프 서비스 키오스크, 디지털 사이니지. 공공장소 디바이스는 예측할 수 없는 시야각에 직면하는데, IPS는 모든 방향에서 선명도를 보장합니다.

스마트 홈: 스마트 냉장고 스크린, 스마트 초인종 엿보기, 디스플레이가 장착된 스마트 스피커. 이러한 제품은 대화형 경험을 강조하며, 일반적으로 IPS와 터치 기능을 결합합니다.

6부: 신뢰할 수 있는 IPS TFT LCD 공급업체를 선택하는 방법 - 프로세스 중심 접근 방식

화면을 선택하는 것과 공급업체를 선택하는 것은 서로 다른 두 가지 과제입니다. 완벽한 사양을 갖추고 있어도 신뢰할 수 없는 공급업체(납기 지연, 일관되지 않은 품질, 응답 없는 지원)가 있다면 프로젝트가 실패로 돌아갈 수 있습니다. 다음은 조달 팀과 엔지니어 모두가 따를 수 있는 실용적인 단계별 공급업체 심사 프로세스입니다.

1단계: 요구 사항 정의하기 - 견적 요청을 서두르지 마세요.

먼저, 애플리케이션 시나리오를 철저히 파악하세요: 실내 또는 실외? 터치가 필요한가? 작동 온도 범위는? 기존 마더보드와의 인터페이스 호환성? 밝기 요구 사항은? 크기와 해상도에 대한 엄격한 제약이 있나요? 요구 사항이 구체적일수록 공급업체의 권장 사항이 더 정확해지고 필요한 프로토타입 반복 횟수가 줄어듭니다. .

2단계: 기술 역량 평가

요구 사항 사양을 보내고 공급업체의 응답을 관찰하세요. 신뢰할 수 있는 공급업체는 애플리케이션 세부 사항에 대해 적극적으로 질문합니다: “이 스크린은 핸드헬드형인가요, 패널 장착형인가요?” “실외에서 사용하려면 눈부심 방지 처리가 필요합니까?” 구체적인 질문 없이 단순히 일반적인 카탈로그를 보내면 기술적인 깊이가 부족할 수 있습니다. .

또한 R&D 팀, 특허, 생산 시설 사진이나 동영상을 보유하고 있는지 확인하세요. 독립적인 개발 역량을 갖춘 공급업체는 기성 공급업체가 처리할 수 없는 맞춤화 요구 사항을 처리할 수 있습니다.

3단계: 샘플 요청 및 직접 테스트하기

데이터시트만 보고 주문하지 마세요. 공급업체가 내부 테스트를 위해 엔지니어링 샘플을 제공하도록 하세요: 시야각이 실제로 178°에 이르는가? 실제 환경에서 밝기가 충분한가? 터치 반응이 민감한가? 고온 에이징 후에도 이미지가 유지되는가? 샘플링 중에 문제를 발견하는 것은 저렴하지만 대량 생산에서 문제를 해결하는 것은 비용이 많이 듭니다. .

4단계: 생산 관리 기능 확인

대량 프로젝트의 경우 공장 감사를 실시하거나 최소한 생산 라인 사진, 품질 검사 프로세스, 신뢰성 테스트 보고서(고온/습도 테스트, 진동 테스트, ESD 테스트)를 요청하세요. 생산 일관성이 떨어지는 공급업체는 배치 간에 눈에 띄는 색상과 밝기 변화를 보여 장기적인 품질 문제를 일으킬 수 있습니다.

5단계: 판매 후 지원 및 장기 가용성 확인

산업 및 의료 프로젝트의 수명 주기는 5~8년인 경우가 많습니다. 공급업체가 장기적인 가용성을 보장하는지, 패널이 단종될 경우 핀 투 핀 호환 대체품이 있는지 확인합니다. 판매 후 응답 속도도 마찬가지로 중요합니다. 화면이 고장 났을 때 공급업체가 24시간 이내에 응답하고 48시간 이내에 솔루션을 제안할 수 있습니까?

6단계: 확장 전 소량 파일럿 테스트

샘플 승인 후에도 소량(100~500개)의 초기 주문을 통해 전체 생산 라인을 가동할 수 있습니다: SMT 조립, 통합, 번인 테스트. 소량 생산이 순조롭게 진행되면 대량 주문으로 진행하면 리스크를 관리할 수 있습니다.

7부: 신뢰할 수 있는 공급업체에 대해 말하기-지텍은 알아둘 가치가 있습니다.

현재 IPS TFT LCD 디스플레이를 소싱하고 있는 경우, Jictech 는 진지하게 고려할 가치가 있습니다.

Jictech는 1인치가 조금 넘는 소형 사이즈부터 10인치 이상의 대형 사이즈에 이르는 제품 포트폴리오를 갖춘 IPS TFT LCD 디스플레이 전문 회사로, SPI, RGB, MIPI, LVDS 등 모든 주류 인터페이스 유형을 포괄합니다. 더 중요한 것은 요구 사항 상담, 샘플 맞춤화, 소량 검증, 대량 납품에 이르기까지 표준 제품만 판매하는 것이 아니라 철저하고 체계적인 프로세스를 갖추고 있다는 점입니다. 기술팀은 단순히 모델 번호와 단가만 제시하는 것이 아니라 애플리케이션별 선택에 대한 조언을 제공합니다.

신뢰성과 장기적인 가용성이 가장 중요한 산업 제어, 의료 장비 및 자동차 전장 분야를 위해 지텍은 광범위한 온도 변형, 고휘도 옵션 및 통합 터치 모듈을 위한 성숙한 솔루션을 제공합니다. 선택 단계에서 어려움을 겪고 있거나 현재 공급업체의 일관되지 않은 배송 및 품질로 인해 어려움을 겪고 있다면 요구 사항을 보내 평가를 요청하세요. 최소한 신뢰할 수 있는 대안을 얻을 수 있을 것입니다.

8부: 자주 묻는 질문(FAQ)

Q1: IPS 화면과 TFT 화면은 같은 건가요?

아니요, 밀접한 관련이 있습니다. TFT(박막 트랜지스터)는 구동 기술이고 IPS(인플레인 스위칭)는 액정 정렬 기술입니다. 모든 IPS 화면은 TFT 구동을 사용하지만 모든 TFT 화면이 IPS-TN은 아니며 VA 패널도 TFT 구동을 사용합니다. 따라서 “IPS TFT LCD”는 특히 TFT 액티브 드라이빙과 IPS 분자 정렬을 결합한 프리미엄 LCD를 나타냅니다. .

Q2: IPS 화면이 TN 화면보다 훨씬 비싼 이유는 무엇인가요?

주로 제조 복잡성과 수율 때문입니다. IPS는 액정 분자의 정밀한 수평 정렬과 더 복잡한 전극 구조를 필요로 합니다. 정렬 정밀도에 대한 요구가 매우 높으며 사소한 편차도 디스플레이 품질에 영향을 미칩니다. 이에 비해 TN 제조는 높은 수율과 낮은 비용으로 성숙되어 있어 동일한 사양의 경우 일반적으로 30%-50%가 더 비싼 IPS입니다. .

Q3: IPS 백라이트 블리드를 해결할 수 있나요?

블리드를 완전히 제거하는 것은 어렵지만 최소한의 수준으로 제어할 수 있습니다. 블리드는 주로 백라이트 균일성 및 베젤 밀봉 공정에서 발생합니다. 엄격한 품질 관리를 통해 암시야 검사를 수행하여 블리드가 분명한 유닛을 걸러내는 공급업체를 선택하세요. 전문 비디오 모니터링과 같이 순수한 블랙 레벨이 필요한 애플리케이션의 경우 공급업체에 강화된 검사 기준을 요청하세요.

Q4: IPS 스크린은 실외에서 사용하기에 적합한가요?

예, 하지만 고휘도 버전이 필요합니다. 250-350cd/m²의 표준 IPS 패널은 직사광선 아래에서는 판독이 불가능합니다. 실외용 IPS 패널은 일반적으로 눈부심 방지 및 반사 방지 광학 처리와 결합하여 700cd/m² 이상, 심지어 1000cd/m² 이상의 밝기를 필요로 합니다. Jictech와 같은 전문 공급업체는 주변 조도 수준에 맞춘 전용 실외용 고휘도 솔루션을 제공합니다. .

Q5: IPS 전력 소비가 정말 그렇게 높은가요? 최적화할 수 있나요?

IPS가 TN보다 더 많은 전력을 소비하지만, 그 차이는 일부에서 주장하는 것만큼 극적이지는 않습니다. 최적화 전략에는 저전력 드라이버 IC 선택, 주변광에 기반한 자동 백라이트 조정 구현(주변광 센서를 통해), 백라이트 전송 요구 사항을 줄이기 위해 어두운 배경의 UI 설계 등이 포함됩니다. 솔루션을 커스터마이징할 때는 일반적으로 무턱대고 사양을 최대화하기보다는 전력 예산에 따라 밝기와 백라이트 설계의 균형을 맞추는 것이 좋습니다.
