5.7인치 그레이스케일 TFT LCD 모듈 – 320×240 해상도, 병렬 인터페이스 지원
이 5.7인치 그레이스케일 TFT LCD 모듈은 320×240 해상도, 4:3 화면비, 병렬 인터페이스를 갖추고 있습니다. 이 모듈은 고대비 그레이스케일 그래픽이 필요한 산업용 제어 패널, 의료 장비, HMI 단말기 및 전문 계측 기기용으로 설계되었습니다. 반사 방지 표면과 넓은 작동 온도 범위(-20°C ~ +70°C) 덕분에 까다로운 전문 응용 분야에 탁월한 선택입니다.
주요 기능
- 그레이스케일 디스플레이 – 유연한 화질 설정을 위해 16단계 그레이스케일(4BPP), 4단계 그레이스케일(2BPP), 2단계 그레이스케일(1BPP)을 지원합니다.
- 4:3 화면비 – 산업용 HMI 및 계측기 디스플레이에 최적화된 320×240 해상도
- 12시 방향 – 6시 방향의 그레이스케일 반전 방향으로 표준 시야각에 최적화됨
- 병렬 인터페이스 – 8080 및 6800 시리즈 MCU 인터페이스를 모두 지원하는 8비트 병렬 데이터 버스
- 고휘도 백라이트 – 8.4V~9.9V에서 작동하는 140mA LED 백라이트로 뛰어난 가독성을 제공합니다.
- 넓은 작동 온도 – 까다로운 산업 환경에 적합한 -20°C ~ +70°C
- 반사 표면 – 전문 디스플레이 용도에 적합한 뛰어난 선명도와 명암비
- 일반적인 화이트 TFT – 밝고 선명한 화면으로 가독성이 뛰어납니다
- 50,000시간 수명의 LED 백라이트 – 제품의 수명을 연장해 주는 안정적이고 오래 지속되는 조명
- ST7511U 드라이버 IC – 그레이스케일 TFT 디스플레이에 최적화된 고성능 드라이버
- 터치 패널 없음 – 터치 상호작용이 필요하지 않은 용도를 위한 비용 효율적인 솔루션
기술 사양

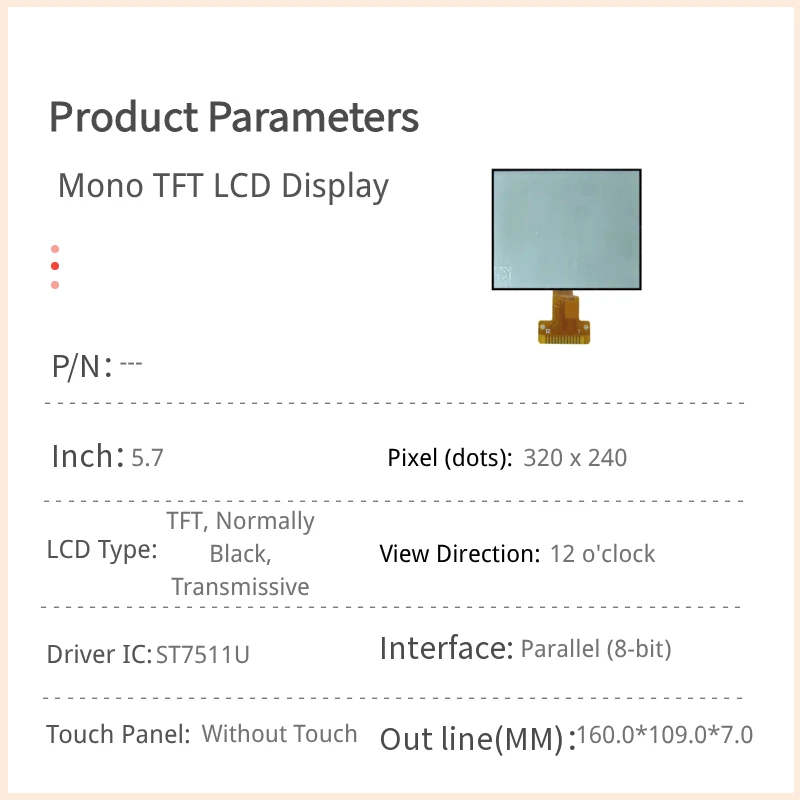

| 매개변수 | 사양 |
|---|
| 크기 | 대각선 길이 5.7인치 |
| 도트 매트릭스 | 320 x 240 |
| 모듈 치수 | 160.0 × 109.0 × 7.0 mm |
| 활성 영역 | 115.2 × 86.4 mm |
| 도트 피치 | 0.36 × 0.36 mm |
| 화면 비율 | 4:3 |
| LCD 유형 | TFT, 정상 시 백색, 투과형 |
| 방향 보기 | 12시 |
| 그레이스케일 반전 방향 | 6시 |
| 그레이 스케일 | 16단계 회색조 (4BPP) / 4단계 회색조 (2BPP) / 2단계 회색조 (1BPP) |
| 인터페이스 | 병렬 (8비트) |
| 드라이버 IC | ST7511U 또는 이에 상응하는 제품 |
| 백라이트 유형 | LED, 기본 백색 |
| 터치 패널 | 터치 패널 없음 |
| 표면 처리 | 눈부심 |
| 작동 온도 | -20°C ~ +70°C |
| 보관 온도 | -30°C ~ +80°C |
| 공급 전압(VDD) | 3.0V ~ 3.6V (표준 3.3V) |
| 공급 전류(IDD) | 20mA ~ 30mA (일반) |
| 전력 소비량 | 66mW ~ 108mW (표준) |
| LED 전압 (VLED+) | 8.4V ~ 9.9V (대표값 9.0V) |
| LED 전류 | 140mA (일반적) |
| LED 전력 소비량 | 1176mW ~ 1386mW |
| LED 수명 | 50,000시간 |
핀 인터페이스
| 핀 | 기호 | 기능 |
|---|
| 1 | GND | 시스템 접지 |
| 2 | VDD | 전원 공급 장치 (3.3V) |
| 3 | NC | 연결 없음 |
| 4 | A0 | 데이터/명령 선택 |
| 5 | /WR (읽기/쓰기) | 스트로브 신호 작성 |
| 6 | /RD (E) | 스트로브 신호 읽기 |
| 7-14 | DB0~DB7 | 8비트 데이터 버스 |
| 15 | /CS | 칩 선택 |
| 16 | /RESET (RSTB) | 하드웨어 초기화 |
| 17 | IF0 | 인터페이스 모드 선택 |
| 18 | IF1 | 인터페이스 모드 선택 |
| 19-22 | NC | 연결 없음 |
인터페이스 모드 선택
| 모드 | MCU 유형 | 사용된 인터페이스 핀 |
|---|
| 8080 병렬 | 8080 시리즈 | CS, A0, WR, RD, D[7:0] |
| 6800 병렬 | 6800 시리즈 | CS, A0, R/W, E, D[7:0] |
| 4선 직렬 | – | CS, A0, SCL, SDI |
| 3선 직렬 | – | CS, SCL, SDI |
백라이트 유닛 (CN2)
| 핀 | 기호 | 기능 |
|---|
| 1 | VLED+ | LED 양극 (빨간색) |
| 3 | VLED- | LED 음극 (흰색) |
그레이스케일 디스플레이 기술
이 모듈은 풀컬러 TFT가 아닌 그레이스케일 TFT 디스플레이입니다. 다음과 같은 유연한 그레이스케일 구성을 지원합니다:
- 16단계 그레이스케일 (4BPP) – 픽셀당 4비트로 부드러운 그라데이션과 섬세한 화질 구현
- 4단계 회색조 (2BPP) – 픽셀당 2비트로 데이터 요구량을 줄임
- 2단계 회색조 (1BPP) – 픽셀당 1비트로 구현되는 단순한 고대비 단색 디스플레이
따라서 이 디스플레이는 표준 4:3 화면 비율을 갖춘 고대비 그레이스케일 그래픽이 필요한 용도에 이상적입니다.
애플리케이션
이 그레이스케일 TFT LCD 모듈은 4:3 비율의 고대비 그레이스케일 그래픽이 필요한 다양한 산업용, 의료용 및 전문용 애플리케이션에 적합하도록 설계되었습니다:
- 산업용 제어 패널 – HMI 인터페이스, 기계 제어 장치 및 공정 모니터링 디스플레이
- 의료 장비 – 환자 모니터, 진단 기기 및 의료 기기
- HMI 터미널 – 공장 자동화를 위한 인간-기계 인터페이스 단말기
- 전문 계측 장비 – 시험 및 계측 장비, 데이터 로거, 분석기
- 보안 시스템 – 출입 통제 패널 및 감시 시스템 인터페이스
- 내비게이션 시스템 – 해군 및 항공용 계기판
사용자 지정 옵션
당사는 특정 프로젝트 요구 사항을 충족할 수 있도록 유연한 맞춤 설정을 제공합니다:
- 터치 패널 – 요청 시 저항식 또는 정전식 터치 패널 통합 가능
- 밝기 – 다양한 환경에 맞춰 백라이트 밝기를 조절할 수 있습니다
- 인터페이스 – 요구 사항에 따라 다양한 인터페이스 옵션을 선택할 수 있습니다
- FPC – FPC 길이, 커넥터 유형 및 핀 배열을 고객 맞춤형으로 제작 가능
- 작동 온도 – 산업용 애플리케이션을 위한 확장 온도 범위 버전이 제공됩니다.
- 표면 처리 – 눈부심 방지 코팅 또는 경질 코팅 등 선택 가능한 표면 처리
- LCM 조립 – 맞춤형 기계적 통합 및 하우징 솔루션 제공
선택 가이드
프로젝트에 이 그레이스케일 TFT LCD 모듈을 선택할 때는 다음 사항을 고려하십시오.
- 디스플레이 유형 – 이 제품은 16단계 그레이스케일 기능을 갖춘, 고대비 단색 및 그레이스케일 그래픽에 최적화된 그레이스케일 TFT 디스플레이(풀컬러 아님)입니다.
- 화면 비율 – 4:3 화면비(320×240)로 산업용 HMI 및 계측 분야에 이상적
- 보기 방향 – 12시 방향이 시야 방향이고, 6시 방향이 그레이스케일 반전 방향입니다.
- 인터페이스 호환성 – 8비트 병렬 인터페이스는 8080 및 6800 시리즈 MCU 인터페이스를 모두 지원합니다.
- 전원 사양 – VDD 전압 범위 3.0V~3.6V, 전류 20mA~30mA; LED 백라이트는 8.4V~9.9V, 140mA가 필요합니다.
- 다중 인터페이스 지원 – 병렬(8080/6800), 4선식 직렬 및 3선식 직렬 인터페이스를 지원합니다.
- 운영 환경 – -20°C ~ +70°C의 온도 범위 지원으로 산업용 애플리케이션에 적합
- 터치 통합 – 터치 패널은 포함되어 있지 않으나, 맞춤 설정 옵션으로 선택 가능합니다.
- 장착 공간 – 모듈 치수: 160.0 x 109.0 mm, 두께 7.0 mm; 설계 시 기계적 여유 공간을 확인하십시오.
자주 묻는 질문
이 디스플레이는 컬러인가요, 아니면 그레이스케일인가요?
이 제품은 풀컬러 TFT가 아닌 그레이스케일 TFT 디스플레이 모듈입니다. 16단계 그레이스케일(4BPP), 4단계 그레이스케일(2BPP), 2단계 그레이스케일(1BPP) 구성을 지원합니다.
이 디스플레이의 시야 방향은 어떻게 되나요?
이 디스플레이는 12시 방향이 시야각이며 6시 방향에서 그레이스케일 반전이 이루어지므로, 표준 산업용 HMI 애플리케이션에 이상적입니다.
이 모듈에 터치 패널이 포함되어 있나요?
아니요, 이 버전에는 터치 패널이 포함되어 있지 않습니다. 이 제품은 디스플레이 전용 모듈로 설계되었습니다. 터치 패널 통합은 맞춤 설정 옵션으로 제공됩니다.
이 디스플레이는 어떤 인터페이스를 사용하나요?
이 모듈은 IF0 및 IF1 핀 구성을 통해 8비트 병렬(8080/6800), 4선식 직렬, 3선식 직렬 등 다양한 인터페이스를 지원합니다.
일반적인 전력 소비량은 어느 정도인가요?
3.3V VDD에서 일반적인 전류 소비량은 20mA~30mA이며, 전력 소비량은 66mW~108mW입니다.
LED 백라이트의 수명은 얼마나 됩니까?
LED 백라이트의 일반적인 작동 수명은 25°C에서 50,000시간입니다.
샘플을 제공해 주실 수 있나요?
네, 평가용 샘플 제품을 제공해 드리고 있습니다. 샘플 요청 양식을 통해 필요한 사항을 제출해 주시기 바랍니다.
운전자 지원 서비스가 제공되나요?
네, 초기화 코드, 데이터시트 및 통합을 위한 기술 지원을 제공하고 있습니다. ST7511U 드라이버 IC는 쉽게 구할 수 있는 드라이버 라이브러리를 통해 폭넓은 지원을 받고 있습니다.
대량 생산 시 최소 주문 수량(MOQ)은 얼마입니까?
최소 주문 수량(MOQ)은 구체적인 사양에 따라 달라집니다. 최신 MOQ 정보를 확인하시려면 당사 영업팀에 문의해 주시기 바랍니다.
