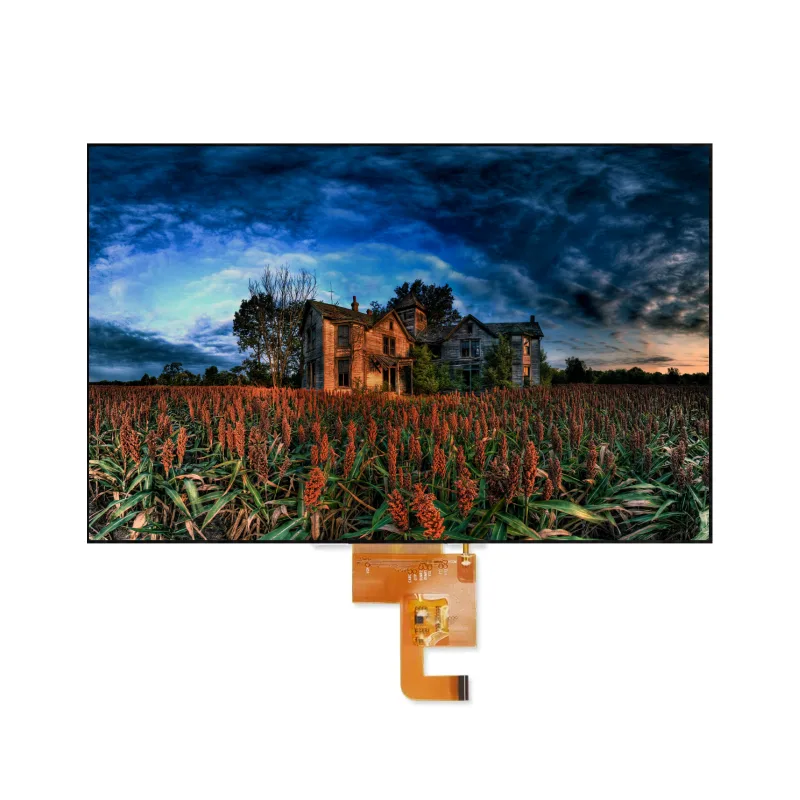

Module LCD TFT de 5,0 pouces - Affichage 800×480

Détails du produit et spécifications techniques

Vue d'ensemble
Le RH5015XSR-H2 est un module LCD TFT de 5,0 pouces doté d'un panneau IPS pour des couleurs supérieures et des angles de vision étendus. Intégré à un panneau tactile capacitif G+G et à un rétroéclairage LED haute luminosité, il offre une lisibilité et une interactivité excellentes pour les applications professionnelles et industrielles.

Caractéristiques principales

Panneau IPS avec grand angle de vision : 85° (dans toutes les directions)
Haute luminosité : 800 cd/m² (typ), jusqu'à 1000 cd/m².
Écran tactile capacitif (structure G+G, tactile à 5 points)
Interface MIPI à 4 voies pour un transfert de données à grande vitesse et à faible consommation d'énergie
Écran couleur 16,7M
Construction robuste avec lentille de couverture en verre trempé
Température de fonctionnement : -20°C à +70°C

Applications

Interfaces homme-machine industrielles (IHM)
Matériel de surveillance médicale
Infotainment et tableaux de bord automobiles
Appareils portables et terminaux de poche
Kiosques interactifs et systèmes POS
Instruments de test et de mesure

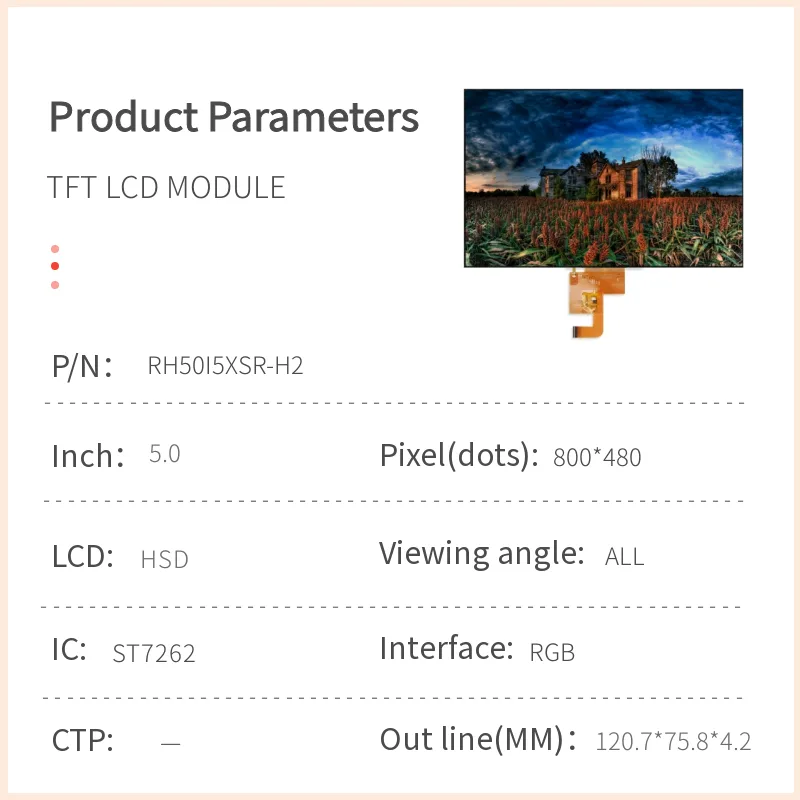

Paramètres techniques

Paramètres	Spécifications	Notes
Affichage
Taille de l'écran LCD	5.0 pouces
Type de panneau	a-Si TFT, IPS, normalement noir
Résolution	800 RVB × 480 pixels
Mode d'affichage	Transmissif, normalement noir
Nombre de couleurs	16.7M
Angle de vision (L/R/U/D)	85°/85°/85°/85°	CR > 10
Rapport de contraste	600 (Min), 900 (Typ)
Luminance	800 cd/m² (Typ), 1000 cd/m² (Min)
Temps de réponse (Tr+Tf)	30 ms (Typ), 35 ms (Max)
Gamme de couleurs (NTSC)	64% (Min), 68% (Typ)
Écran tactile
Structure tactile	G+G (Verre + Verre)	Capacitif
Points de contact	5 points
Interface	I²C	Niveau de 3,3V
Mécanique
Dimensions du module	120,7 mm × 75,8 mm × 4,2 mm
Zone active	108,0 mm (L) × 64,8 mm (H) (extrait du dessin)
Hauteur du pixel	0,08625 mm × 0,08625 mm
Matériau de la lentille de couverture	Verre trempé
Électricité
Interface d'affichage	MIPI à 4 voies
CI du conducteur	ST7262
Tension d'alimentation du LCM (VCC)	2,5V - 3,3V (3,6V max)
Tension E/S (IOVCC)	1,65V - 1,8V (2,0V max)
Courant d'entrée (Idd)	55 mA (Typ), 85 mA (Max)
Rétro-éclairage
Source lumineuse	4 × 7 LED (blanches)	28 LED au total
Tension avant (VF)	12V (Typ), 11,2-13,2V Gamme	IF = 140mA
Courant direct (IF)	140 mA (Typ)	Courant constant
Fréquence PWM	25-200 kHz
Cycle de travail	25-100%
Durée de vie des LED	20 000-50 000 heures	Luminance à 50% initiale
Environnement
Température de fonctionnement	De -20°C à +70°C
Température de stockage	De -30°C à +80°C
Humidité	≤90% RH (Max 60°C)
Fiabilité et inspection
Protection contre les décharges électrostatiques (ESD)	±8kV (air), ±4kV (contact)
Classification des défauts	Majeur (MA) et mineur (MI)	Par GB2828
Niveau NQA	MA : 0.4, MI : 0.65
Garantie	1 an d'assurance qualité

Informations complémentaires

Notes sur l'interface : Le module prend en charge la signalisation parallèle RVB 24 bits via l'en-tête de broche, avec des niveaux d'E/S référencés à IOVCC (1,8 V).
Intégration tactile : Interface I²C pour la communication tactile ; comprend les broches INT et RESET pour le contrôle de l'hôte.
Montage : Utilisez les trous de montage pour une installation sûre. Éviter les contraintes mécaniques, la flexion des câbles ou la torsion du module.
Nettoyage : Utilisez uniquement de l'alcool isopropylique ou de l'alcool éthylique avec un chiffon doux. Éviter l'eau, les cétones et les solvants aromatiques.
Précautions contre les décharges électrostatiques (ESD) : Manipuler dans des conditions de mise à la terre. Utiliser un emballage antistatique et maintenir 50-60% RH dans l'environnement de travail.
Stockage : Stocker dans des sacs antistatiques scellés à 0-35°C, 40-60% RH, à l'abri de la lumière directe ou de l'exposition aux fluorescents.
Conformité réglementaire : Les tests de fiabilité sont conformes aux normes IEC et GB pour l'endurance thermique, mécanique et ESD.

Le présent Module LCD TFT de JicTech combine une sortie visuelle de haute performance avec une interaction tactile réactive dans un boîtier compact de qualité industrielle. Idéal pour les développeurs et les ingénieurs à la recherche d'une solution d'affichage fiable et prête à être intégrée pour des applications avancées.

Télécharger les documents techniques

Cliquez ici pour télécharger ce document：FULL SPEC-RH50I5XSR-H2

Toutes les spécifications sont basées sur la fiche officielle de spécification du produit (Ver : 01). Pour les dessins mécaniques, les diagrammes de synchronisation des signaux et les critères d'inspection complets, veuillez vous référer au document original.
