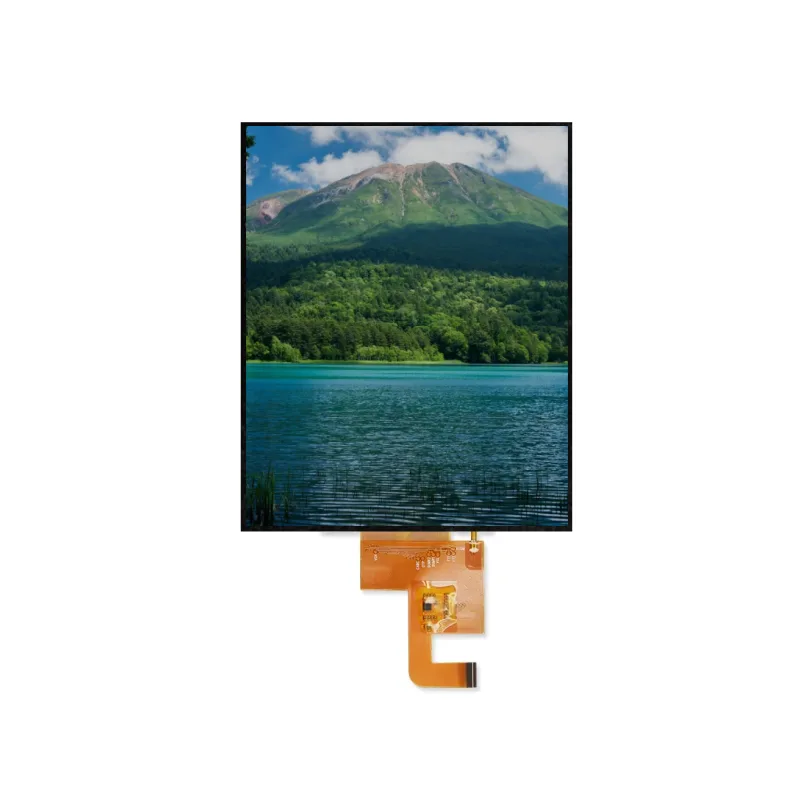

Module LCD TFT de 3,5 pouces 320×480 RGB
Créez des interfaces homme-machine fiables avec le JicTech 3.5″ TFT LCD Module. Avec une résolution de 320×480, une luminosité de 300 cd/m², une interface RVB 18 bits et un profil ultra-mince de 2,35 mm, il offre des couleurs nettes de 16,7 millions. Technologie ADS wide-view, contraste de 500:1 et 69% NTSC. Contactez JicTech pour obtenir des fiches techniques, des échantillons ou des prix en volume - prêts pour une conception immédiate.
Vue d'ensemble
Le JicTech RT035T8T-R3 est un module LCD TFT compact de 3,5 pouces conçu pour des applications industrielles et grand public rentables qui exigent des performances fiables et une intégration facile. Construit sur un panneau ADS (type IPS) (normalement blanc), il offre une résolution de 320×RGB×480 pixels, 16,7 millions de couleurs et une direction de vision optimale à 12 heures avec des performances grand angle. L'interface parallèle RVB 18 bits permet une connexion simple à une large gamme de processeurs. Avec une luminosité de 300 cd/m² et une faible épaisseur de 2,35 mm, ce module est idéal pour les appareils portatifs, les équipements médicaux, les terminaux portables et les panneaux de contrôle industriels.
Caractéristiques principales
- Écran ADS (type IPS) de 3,5 pouces de diagonale - 12 heures meilleure direction de vision, grand angle
- Résolution 320×480 - net HVGA, 16,7 millions de couleurs
- Taille du module - 55,04 × 84,71 × 2,35 mm (L×H×T)
- Zone active - 48,96 × 73,44 mm
- Interface parallèle RVB 18 bits - flexible, facile à intégrer
- Luminosité - 300 cd/m² typique - lisible à l'intérieur
- Rapport de contraste - 500:1 typique
- Temps de réponse - 35ms typique (Tr+Tf)
- Gamme de couleurs - 69% NTSC typique
- Température de fonctionnement étendue -20℃ à +70℃
- Rétro-éclairage - 6 LED blanches (série), courant total de 20mA
- CI du conducteur - ILI9488 (bien soutenu, mature)
- Conforme à la directive RoHS
Applications
- Dispositifs médicaux portables (moniteurs, outils de diagnostic)
- IHM et panneaux de contrôle industriels
- Équipement portatif de test et de mesure
- Passerelles domestiques intelligentes et panneaux de sécurité
- Affichages auxiliaires pour l'automobile
- Electronique grand public à format compact
Spécifications techniques
Spécifications générales
| Paramètres | Valeur |
|---|---|
| Taille de l'écran LCD | 3,5 pouces |
| Type de panneau | Matrice active a-Si TFT, ADS (type IPS, normalement blanc) |
| Résolution | 320 (RVB) × 480 pixels |
| Mode d'affichage | Normalement blanc / transmissif |
| Nombre de couleurs | 16,7M (8 bits par couleur) |
| Direction de visualisation | 12 heures (meilleure vue) |
| Rapport de contraste | 500 : 1 (typique) |
| Luminance (luminosité) | 300 cd/m² (typique) |
| Taille du module (L×H×T) | 55,04 × 84,71 × 2,35 mm |
| Surface active (L×H) | 48,96 × 73,44 mm |
| Hauteur du pixel | 0,153 × 0,153 mm |
| CI du conducteur | ILI9488 |
| Interface | RVB 18 bits (parallèle, bus 18 bits) |
| Rétro-éclairage | 6 LED blanches (connexion en série) |
| Température de fonctionnement | -20 ~ +70 °C |
| Température de stockage | -30 ~ +80 °C |
Valeurs maximales absolues
| Paramètres | Symbole | Min | Max | Unité |
|---|---|---|---|---|
| Température de fonctionnement | Haut de page | -20 | +70 | °C |
| Température de stockage | Tst | -30 | +80 | °C |
| Humidité | RH | - | 90 (à 60°C) | % |
Caractéristiques DC (Ta=25°C)
| Paramètres | Symbole | Min | Type | Max | Unité |
|---|---|---|---|---|---|
| Tension d'alimentation logique | VCC/VCI | 2.5 | 2.8 | 3.6 | V |
| Alimentation E/S | IOVCC | 2.5 | 2.8 | 3.6 | V |
| Courant d'entrée | Idd | - | 27 | 33 | mA |
| Haute tension d'entrée | VIH | 0,7×IOVCC | - | IOVCC | V |
| Tension basse d'entrée | VIL | VSS | - | 0,3×IOVCC | V |
Caractéristiques du rétroéclairage (Ta=25°C, courant constant)
| Paramètres | Symbole | Min | Type | Max | Unité | Condition |
|---|---|---|---|---|---|---|
| Tension directe | Vf | 18.0 | 19.2 | 20.4 | V | Si=20mA |
| Courant LED | Si | - | 20 | - | mA | Courant constant |
Caractéristiques optiques (Ta=25°C, If=20mA)
Rapport de contrasteCRangle normal-500-
| Objet | Symbole | Condition | Min | Type | Max | Unité |
|---|---|---|---|---|---|---|
| Luminance (centre) | Lv | Angle normal | - | 300 | - | cd/m² |
| Uniformité de la luminance | δ WHITE | - | 80 | - | - | % |
| Temps de réponse (Tr+Tf) | - | TC=25°C | - | 35 | - | ms |
| Angle de vue (3:00) | θ | CR≥10 | - | 70 | - | deg |
| Angle de vue (9:00) | θ | CR≥10 | - | 70 | - | deg |
| Angle de vue (6:00) | θ | CR≥10 | - | 60 | - | deg |
| Angle de vue (12:00) | θ | CR≥10 | - | 40 | - | deg |
| Blanc CIE (x,y) | Wx, Wy | Angle normal | 0.255,0.253 | - | 0.377,0.378 | - |
| Rapport NTSC | S | - | - | 69% | - | % |
Connexion des broches de l'interface (parallèle RGB)
| N° de broche. | Symbole | E/S | Description |
|---|---|---|---|
| 1 | BLK | P | Cathode du rétroéclairage |
| 2 | BLA | P | Anode du rétroéclairage |
| 4 | GND | P | Masse du système |
| 5 | VCC | P | Alimentation analogique (2,5~3,3V) |
| 6 | IOVCC | P | Alimentation E/S (2,5~3,3V) |
| 7-9 | IM2-IM0 | I | Sélection du mode d'interface (101 pour SPI+RGB 18 bits) |
| 10 | TE | O | Sortie de l'effet de déchirement |
| 11 | SDO | O | Sortie de données SPI |
| 12 | SDI | I | Données SPI en entrée |
| 13 | D/C | I | Sélection des données/commandes |
| 14 | WR/SCL | I | Strobe d'écriture / horloge SPI |
| 15 | RD | I | Lecture stroboscopique |
| 16 | CS | I | Sélection de puce (active low) |
| 17 | RESET | I | Réinitialisation (active basse) |
| 24-41 | D17-D0 | E/S | Bus de données RVB 18 bits (D17 à D0) |
| 42 | DE | I | Validation des données (active high) |
| 43 | PCLK | I | Horloge pixel |
| 44 | HSYNC | I | Synchronisation horizontale (polarité négative) |
| 45 | VSYNC | I | Synchronisation verticale (polarité négative) |
Le brochage complet à 45 broches, y compris les broches NC, est disponible dans la fiche technique. Le mode d'interface est défini par IM2-IM0 (par défaut SPI+RGB 18-bit).
Fiabilité et assurance qualité
Éléments du test de fiabilité (critères de réussite)
- Stockage à haute température : 80℃, 24H
- Stockage à basse température : -30℃, 24H
- Fonctionnement à haute température : 70℃, 24H
- Fonctionnement à basse température : -20℃, 24H
- Cycle de température (sans fonctionnement) : -20℃ ↔ 70℃, 30min chaque, 5 cycles
- Test de résistance à l'humidité : 60℃ / 90% RH, 12H
- Vibrations mécaniques : 10Hz~55Hz~10Hz, 1,5mm, X/Y/Z, 0,5H (emballé)
- Test de chute : Hauteur de 1,0 m, une fois de chaque côté (emballé)
- Test ESD : Air ±8kV / Contact ±4kV, 330Ω/150pF, 10 fois chacun
Jugement d'échec : Pas de défaut d'affichage, pas de fissure du verre, courant Idd < 2x la valeur initiale, rapport de contraste ≥50% de la valeur initiale, et fonctionnalité électrique/optique complète.
Assurance qualité (selon GB2828 / équivalent MIL-STD-105E)
- Niveau d'inspection : Général II, échantillonnage unique
- Défauts majeurs NQA : 0.065
- Défauts mineurs NQA : 0.065
- Conditions d'inspection : distance 250mm, température 25±5°C, angle 45°.
Précautions de manipulation et de stockage
- Évitez les chocs mécaniques et les chutes - le panneau de verre est fragile.
- En cas de fuite du liquide LCD, laver immédiatement la peau/les vêtements avec de l'eau et du savon ; ne pas ingérer.
- Utilisez des postes de travail reliés à la terre et des sacs antistatiques pour la manipulation et le stockage.
- Stockage : 0~35°C, 40~60% RH, dans un sac en polyéthylène scellé, pas de lumière directe du soleil.
- Soudure à la main : utiliser un fer mis à la terre, éviter les éclaboussures de flux sur la zone d'exposition.
- Ne pas démonter ou modifier le module, sous peine d'annulation de la garantie.
Méthode d'emballage
Les modules sont placés dans des plateaux antistatiques, empilés avec une protection en mousse, fixés avec du carton et scellés dans des cartons. Des plans d'emballage détaillés sont disponibles sur demande.
Commande et assistance
Le RT035T8T-R3 de JicTech est disponible pour les échantillons d'ingénierie et la production de masse. Pour obtenir une fiche technique complète, un dessin en 2D ou un devis, veuillez contacter notre équipe de vente B2B.
Télécharger la spécification du produit: FULL SPEC-RT035T8T-R3
