Module d'affichage LCD TFT haute luminosité de 1,77 pouces, offrant une résolution de 128 × 160, un angle de vision à 6 heures et une interface SPI. Conception lisible en plein soleil grâce à un rétroéclairage LED haute luminosité d'une durée de vie de 50 000 heures. Circuit intégré de commande ST7735S avec orientation portrait et surface antireflet. Consommation d’énergie ultra-faible (0,92 mA en condition typique). Large plage de températures de fonctionnement (de -20 °C à +70 °C). Idéal pour les appareils portables d’extérieur, les instruments portables, les appareils domestiques connectés et les applications IHM compactes nécessitant une excellente visibilité en pleine lumière ambiante.

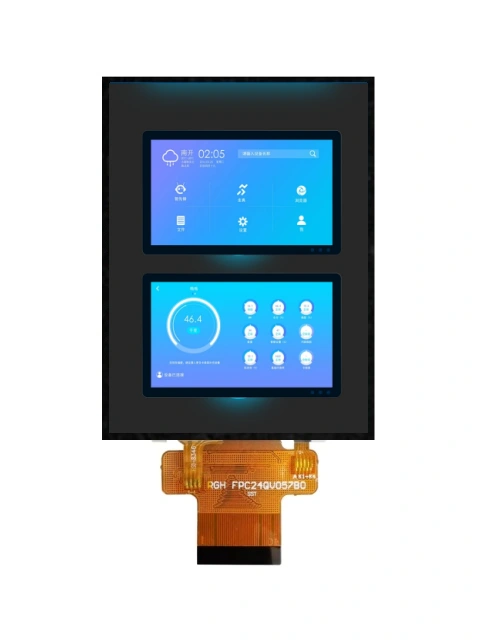

Module LCD TFT haute luminosité de 1,77 pouces – 128 × 160 avec interface SPI

Ce module LCD TFT haute luminosité de 1,77 pouces offre une résolution de 128 × 160 en orientation portrait, un angle de vision à 6 heures et une interface SPI flexible (sélectionnable entre 3 ou 4 lignes). Doté d’un rétroéclairage haute luminosité garantissant une lisibilité en plein soleil, cet écran est spécialement conçu pour les appareils portables d’extérieur, les instruments portatifs, les appareils domotiques et les applications IHM compactes nécessitant une visibilité optimale dans des conditions de forte luminosité ambiante. Sa surface antireflet, sa très faible consommation d’énergie (0,92 mA en condition typique) et sa large plage de températures de fonctionnement (de -20 °C à +70 °C) en font un excellent choix pour les applications portables et en extérieur les plus exigeantes.

Caractéristiques principales

Haute luminosité et lisibilité en plein soleil – Optimisé pour une utilisation en extérieur et dans des environnements très lumineux
Écran portrait compact – Diagonale de 1,77 pouces avec une résolution de 128 × 160, pour les appareils de petite taille
Direction d'observation à 6 heures – Optimisé pour les positions de visionnage standard, avec une inversion des niveaux de gris vers 12 heures
Interface SPI flexible – Mode SPI à 3 ou 4 lignes sélectionnable via la broche SPI4W pour une intégration aisée au microcontrôleur
Très faible consommation d'énergie – Courant typique de 0,92 mA sur le LCM, idéal pour les appareils fonctionnant sur batterie
Température de fonctionnement étendue – de -20 °C à +70 °C pour les environnements exigeants
Surface antireflet – Réduit les reflets pour une meilleure lisibilité en pleine lumière
TFT blanc standard – Écran lumineux et net, offrant un bon contraste
Rétroéclairage LED haute luminosité d'une durée de vie de 50 000 heures – Éclairage fiable et durable avec un courant typique de 40 mA
Circuit intégré de commande ST7735S – Un pilote bénéficiant d'un bon support, avec des bibliothèques facilement accessibles
Pas d'écran tactile – Solution économique pour les applications réservées à l'affichage

Haute luminosité et lisibilité en plein soleil : un atout majeur

Ce module d'affichage est doté d'un rétroéclairage LED à haute luminosité, offrant une visibilité exceptionnelle dans des conditions de forte luminosité ambiante. Ses principaux avantages sont les suivants :

Lisible en plein soleil – Optimisé pour une utilisation en extérieur et dans des environnements très lumineux
Rétroéclairage haute luminosité – Courant typique de 40 mA pour les LED, afin d'obtenir un rendement lumineux maximal
Surface antireflet – Réduit les reflets pour garantir une bonne lisibilité dans les environnements très lumineux
Faible consommation d'énergie – Courant de 0,92 mA pour l'écran LCM et puissance de rétroéclairage de 124 mW pour des conceptions économes en énergie
Format portrait compact – Idéal pour les appareils portables et les appareils d’extérieur

Spécifications techniques

Paramètres	Spécifications
Taille	1,77 pouces de diagonale
Matrice à points	128 × RGB × 160
Dimensions du module	34,0 x 45,83 x 2,75 mm
Zone active	28,03 x 35,04 mm
Pas de point	0,073 × 0,219 mm
Rapport d'aspect	Portrait
Type d'écran LCD	TFT, « Normally White », transmissif
Voir la direction	6 heures
Sens d'inversion de l'échelle de gris	12 heures
Interface	SPI (3 lignes / 4 lignes, sélectionnable)
CI du conducteur	ST7735S ou équivalent
Type de rétroéclairage	LED, blanc en mode normal (haute luminosité)
Écran tactile	Sans écran tactile
Traitement de surface	Anti-éblouissement
Luminance (luminosité)	Haute luminosité (lisible en plein soleil)
Température de fonctionnement	De -20°C à +70°C
Température de stockage	De -30°C à +80°C
Tension d'alimentation (VCC)	2,5 V ~ 3,7 V (typ. 2,75 V)
Courant LCM (ICC)	0,92 mA (typ.)
Tension LED (VBL+)	2,9 V ~ 3,4 V (typ. 3,1 V)
Courant LED	40 mA (typ.)
Consommation électrique des LED	124 mW (typ.)
Durée de vie des LED	50 000 heures

Interface à broches

Épingle	Symbole	E/S	Fonction
1	LED+	P	Anode de rétroéclairage
2	LED-	P	Cathode de rétroéclairage
3	SPI4W	I	Sélection du mode SPI (0 = 3 lignes, 1 = 4 lignes)
4	VCC	P	Alimentation électrique
5	GND	P	Sol
6	CS	I	Activation de la puce (niveau bas actif)
7	RST	I	Signal de réinitialisation (niveau bas actif)
8	SDA	E/S	Entrée/sortie de données en série
9	SCL	I	Entrée d'horloge série
10	D/C	I	Sélection des données/commandes

Applications

Ce module LCD TFT à haute luminosité est spécialement conçu pour les applications en extérieur, les appareils portables et les appareils portés sur soi, où la lisibilité en plein soleil est essentielle :

Appareils portables destinés à une utilisation en extérieur – Montres connectées, bracelets d'activité et appareils dédiés aux sports de plein air
Instruments portables – Appareils de mesure portables, multimètres numériques et enregistreurs de données d'extérieur
Appareils domotiques – Thermostats, tableaux de commande et interfaces domotiques extérieures
IHM compacte – Petites interfaces homme-machine destinées aux équipements d'extérieur et industriels
Électronique grand public – Lecteurs multimédias portables, jouets d'extérieur et accessoires électroniques
Dispositifs médicaux – Appareils de diagnostic portables et équipements de surveillance en extérieur
Équipement de sports de plein air – Compteurs de vélo, appareils GPS et outils de navigation en plein air

Options de personnalisation

Nous proposons des solutions personnalisées et flexibles pour répondre aux exigences spécifiques de chaque projet :

Écran tactile – Intégration d'une écran tactile résistif disponible sur demande
Luminosité – Niveaux de luminosité personnalisables adaptés à différents environnements extérieurs et intérieurs
Interface – Différentes options d'interface sont disponibles en fonction des besoins
FPC – Longueur, type de connecteur et brochage du FPC personnalisables
Température de fonctionnement – Versions disponibles avec une plage de températures étendue
Traitement de surface – Traitements de surface en option, notamment un traitement antireflet ou un revêtement dur
Collage optique – Pour une meilleure lisibilité en extérieur et une plus grande résistance

Guide de sélection

Lorsque vous choisissez ce module LCD TFT haute luminosité pour votre projet, tenez compte des facteurs suivants :

Lisibilité à la lumière du soleil – Le rétroéclairage à haute luminosité (courant LED de 40 mA) garantit une excellente visibilité en extérieur et dans des environnements très lumineux
Taille et résolution de l'écran – Écran de 1,77 pouces avec une résolution de 128 × 160 en mode portrait, idéal pour les appareils compacts destinés à une utilisation en extérieur
Compatibilité des interfaces – L'interface SPI (à 3 ou 4 lignes) ne nécessite que quelques broches d'E/S ; la broche SPI4W permet de sélectionner le mode
Alimentation électrique – Plage de tension d'alimentation (VCC) : 2,5 V à 3,7 V avec un courant typique de 0,92 mA ; le rétroéclairage par LED haute luminosité nécessite une tension de 2,9 V à 3,4 V à 40 mA
Direction de visualisation – Orientation de vision à 6 heures, optimisée pour les orientations de montage standard
Environnement d'exploitation – Plage de température : de -20 °C à +70 °C, adapté aux applications en extérieur et aux appareils portables
Intégration tactile – Écran tactile non fourni, mais disponible en option de personnalisation
Espace de montage – Dimensions du module : 34,0 x 45,83 mm, épaisseur : 2,75 mm ; vérifiez le jeu mécanique dans votre conception

Questions fréquemment posées

En quoi cet écran est-il dit “ à haute luminosité ” et “ lisible en plein soleil ” ?

Cet écran est doté d'un rétroéclairage LED à haute luminosité avec un courant typique de 40 mA, offrant une excellente lisibilité en plein soleil pour une utilisation en extérieur et dans des environnements très lumineux.

Quelle est la résolution de cet écran ?

Cet écran offre une résolution de 128 × 160 pixels en mode portrait.

Ce module est-il équipé d'un écran tactile ?

Non, cette version ne comprend pas d'écran tactile. Il s'agit d'un module destiné uniquement à l'affichage. L'intégration d'un écran tactile est disponible en option de personnalisation.

Quelle interface cet écran utilise-t-il ?

Le module utilise une interface SPI qui peut être configurée en mode 3 lignes ou 4 lignes via la broche SPI4W (0 = 3 lignes, 1 = 4 lignes).

Quelle est la consommation électrique habituelle ?

Le courant typique du LCM est de 0,92 mA, et le rétroéclairage LED haute luminosité consomme environ 124 mW à 40 mA, ce qui le rend adapté aux applications alimentées par batterie.

Quelle est la durée de vie du rétroéclairage LED ?

Le rétroéclairage LED a une durée de vie typique de 50 000 heures à 25 °C.

Quelle est la direction de visionnement de cet écran ?

Cet écran présente un angle de vision à 6 heures et une inversion des niveaux de gris à 12 heures.

Pouvez-vous nous fournir des échantillons ?

Oui, des échantillons sont disponibles à des fins d'évaluation. Veuillez nous faire part de vos besoins via le formulaire de demande d'échantillons.

Existe-t-il une assistance pour les conducteurs ?

Oui, nous fournissons le code d'initialisation, les fiches techniques et une assistance technique pour l'intégration. Le circuit intégré de commande ST7735S bénéficie d'un bon support, avec des bibliothèques de pilotes facilement accessibles.

Quelle est la quantité minimale de commande (MOQ) pour la production en série ?

La quantité minimale de commande (MOQ) dépend des configurations spécifiques. Veuillez contacter notre équipe commerciale pour obtenir des informations actualisées sur la MOQ.
