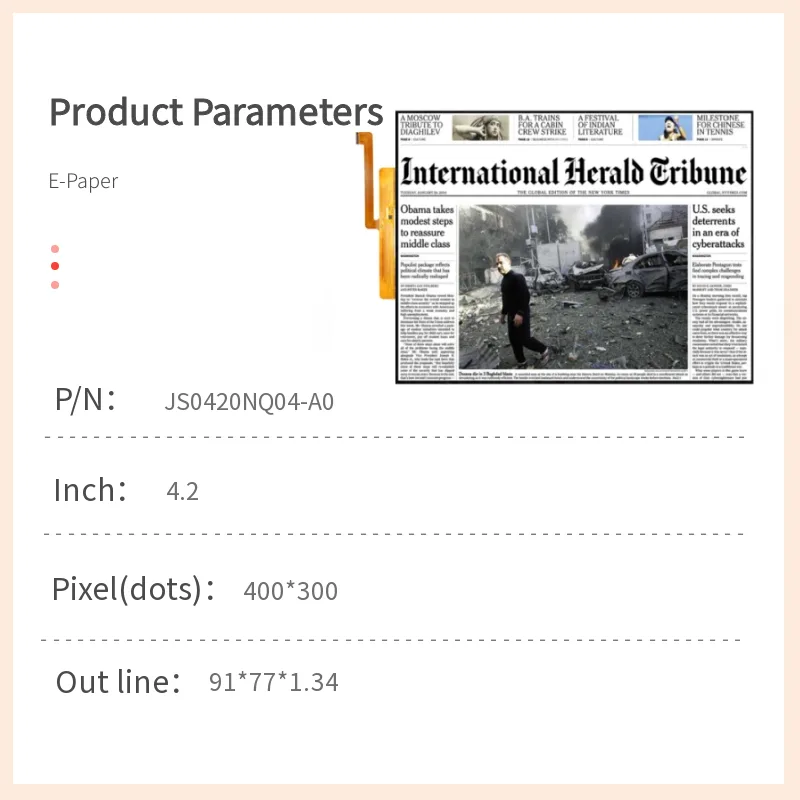

Produkt-Details: JicTech 4,2-Zoll E-Paper Display Modul
Übersicht
Das JS0420NQ04-MNG-A0 ist ein elektrophoretisches AM EPD-Modul (Active Matrix Electrophoretic Display), das für hocheffiziente, stromsparende tragbare Anwendungen entwickelt wurde. Mit einer aktiven Fläche von 4,2 Zoll und einer Auflösung von 400×300 Pixeln bietet es eine hervorragende Lesbarkeit, weite Betrachtungswinkel und einen bi-stabilen Betrieb, d. h. es verbraucht nur während der Aktualisierung von Inhalten Strom. Das Modul enthält alle erforderlichen Treiber, DC-DC-Wandler, SRAM und Timing-Steuerung, so dass es sich leicht mit gängigen MCUs über SPI verbinden lässt.
Wesentliche Merkmale
Hochgeschwindigkeits-Aktualisierung: Teilweise Aktualisierung innerhalb von 400 ms, vollständige Aktualisierung innerhalb von 900 ms.
Ultra-Low-Power: Tiefschlafmodus bis zu 1 µA; Schlafmodus mit RAM-Retention bei 35 µA.
Integriertes Design: On-Chip-OTP zur Speicherung von Wellenformen, integrierte Temperatursensorunterstützung und interne Spannungsregler.
Duale SPI-Schnittstelle: Unterstützt sowohl 4-Draht- als auch 3-Draht-SPI für Designflexibilität.
Hohe optische Leistung: Weißes Reflexionsvermögen >30%, Kontrastverhältnis bis zu 10:1.
Robuste Konstruktion: Handelsüblicher Temperaturbereich, hartbeschichtete Oberfläche und zuverlässige Langlebigkeit der Platten.
Einfache Integration: Enthält Busy-Anzeige, Reset- und Chip-Select-Pins für nahtlose MCU-Kommunikation.
Anwendungen
Elektronische Regaletiketten (ESL)
Tragbare Informationsdisplays
Intelligente Ausweise und Zugangskarten
IoT-Statusanzeigen
Industrielle Instrumentierung
Technische Daten
Zusammenfassung der Pin-Schnittstellen
Der 24-polige FPC-Anschluss umfasst:
Power Pins: VDD, VSS, VDDD, VCOM, VGH, VGL, VSH, VSL
Steuerstifte: CSB, D/C, RSTN, BUSYN, BS
SPI-Pins: SCL (Takt), SDA (Daten)
I²C-Anschlüsse: TSCL, TSDA für externe Temperaturerfassung
Treiber Stifte: GDR, RESE für DC-DC-Regelung
Verlässlichkeit und Qualitätssicherung
Umweltprüfungen: Betrieb und Lagerung bei hohen/niedrigen Temperaturen, Temperaturschock, hohe Luftfeuchtigkeit, Vibration und Falltests.
ESD-geschützt: Entwickelt, um elektrostatischer Entladung gemäß IEC-Normen zu widerstehen.
Inspektionsstandards: AQL-Niveau II mit großem Fehler AQL 0,65, kleinem Fehler AQL 1,5. Defekte werden pro Zone klassifiziert (aktiver Bereich vs. Grenzbereich).
Hinweise zur Handhabung und Sicherheit
Vermeiden Sie mechanische Belastung, Biegen oder Stapeln von Modulen.
Setzen Sie es nicht ungeschützt korrosiven Gasen oder hoher Luftfeuchtigkeit aus.
Nur mit einem weichen, trockenen Tuch reinigen; Chemikalien und Druck vermeiden.
In kontrollierter Umgebung (15-35°C, 30-60% RH) in der Originalverpackung lagern.
Das Paket enthält

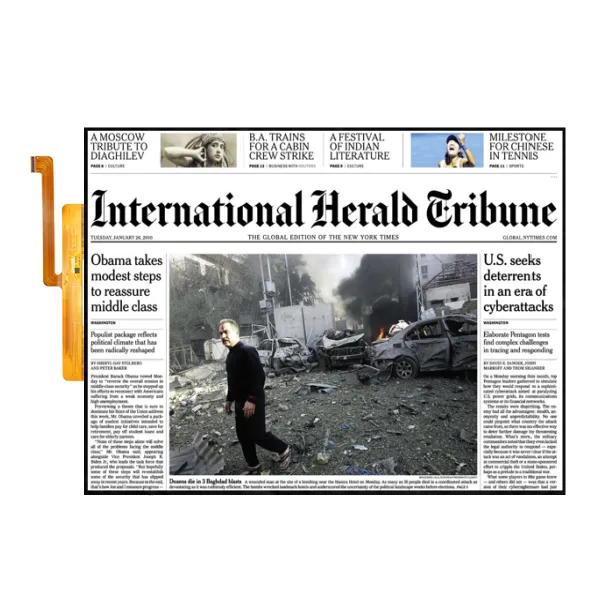

4,2-Zoll-E-Paper-Display-Modul (JS0420NQ04-MNG-A0)
FPC-Anschluss angebracht
Erhältlich mit Referenzdesign der Demoschaltung (SPI-Schnittstelle)
Bestellinformationen
Modell: JS0420NQ04-MNG-A0
Version: V0.2 (Vorläufige Spezifikation)
Kundenspezifische Beschriftungen und Anschlussoptionen sind auf Anfrage erhältlich.
Hinweis: Die Spezifikationen basieren auf dem vorläufigen Datenblatt V0.2 und können sich noch ändern. Für Design-In-Support und Musteranfragen wenden Sie sich bitte an den technischen Vertrieb von JicTech.
Technische Dokumente herunterladen
Klicken Sie hier, um dieses Dokument herunterzuladen：PULL-SPEC-JS0420NQ04-A0_V0.2_2
Alle Spezifikationen basieren auf dem offiziellen Produktdatenblatt (Ver: 01). Mechanische Zeichnungen, Signalzeitdiagramme und vollständige Inspektionskriterien entnehmen Sie bitte dem Originaldokument.
