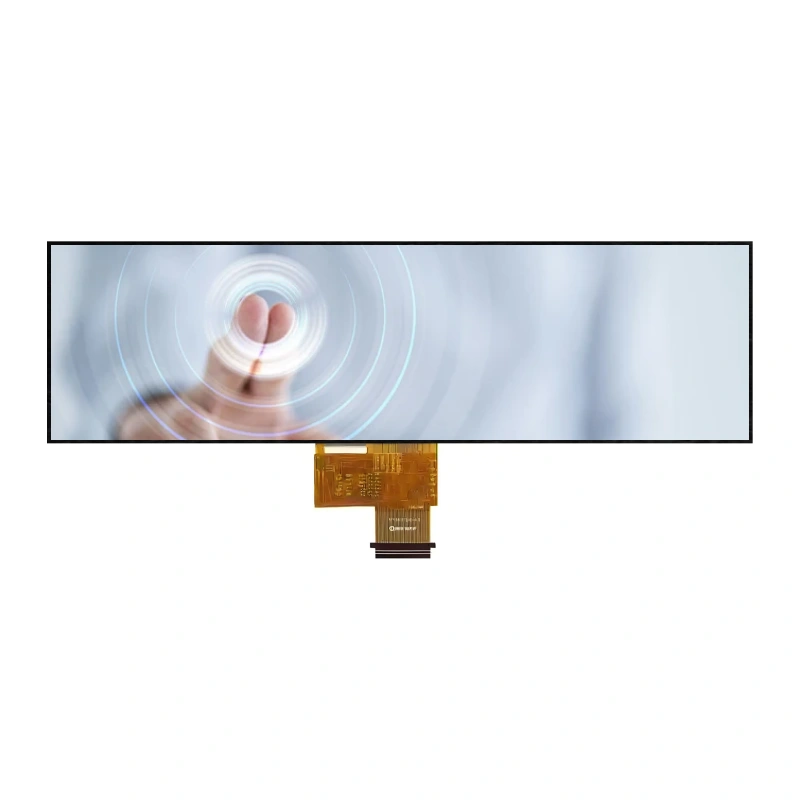

5.2英寸条形TFT LCD模块——分辨率480×128，带RGB24接口
这款5.2英寸条形TFT LCD模块具有480×128分辨率，具备宽视角、6点钟方向可视性以及RGB 24位接口。它专为汽车仪表盘、中控屏、音响设备以及特殊条形HMI应用而设计。 其防眩光表面和仅3.0毫米的超薄机身，使其成为空间受限但需要高端视觉体验的产品的绝佳选择。LR/UD选择引脚提供了灵活的显示方向选项。.
主要功能
- 条形外形尺寸 – 480×128 分辨率，专为汽车、仪表盘和音频显示应用优化
- 6点钟方向 – 针对仪表盘及俯视应用进行了优化
- 24位RGB接口 – 用于全彩色视频数据传输的高速并行接口
- 纤薄机身 – 3.0mm 模块厚度，适用于空间受限的设计
- 宽工作温度 – 适用于严苛环境的 -20°C 至 +70°C 温度范围
- 反光表面 – 具有高清晰度和高对比度，适用于专业显示应用
- 普通白色TFT – 亮度高，在仪表盘应用中具有出色的可读性
- 50,000小时LED背光 – 可靠且使用寿命长的照明，可延长产品使用寿命
- ST7252 驱动器集成电路 – 专为条形 TFT 显示屏优化的高性能驱动器
- LR/UD 方向控制 – 通过硬件引脚灵活调整显示屏方向
- 无触摸屏 – 适用于无需触控交互的应用场景的经济实惠型解决方案
- 板载复位引脚 – 外部复位控制，确保系统集成可靠

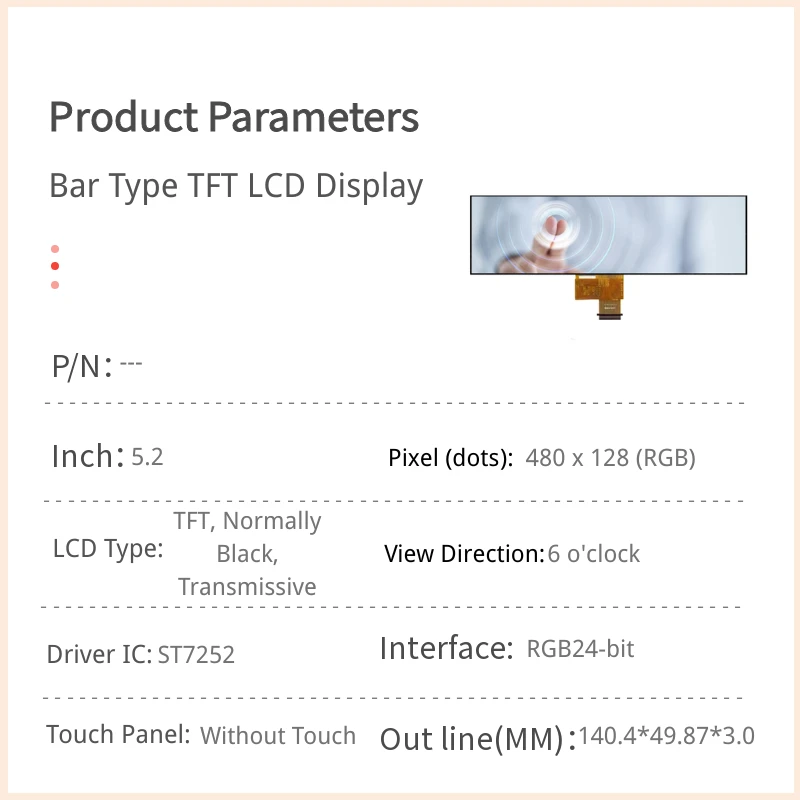

技术规格
| 参数 | 规格 |
|---|
| 尺寸 | 对角线长度为5.2英寸（条形） |
| 点阵 | 480 × RGB × 128 |
| 模块尺寸 | 140.4 × 49.87 × 3.0 毫米 |
| 活动区域 | 127.152 × 33.9072 毫米 |
| 点间距 | 0.0883（宽）× 0.2649（高）毫米 |
| 宽高比 | 条形 |
| 液晶类型 | TFT，常亮白，透射式 |
| 查看方向 | 6点 |
| 灰度反转方向 | 12点 |
| 界面 | 24位RGB |
| 驱动集成电路 | ST7252 或同等产品 |
| 背光类型 | LED，常亮白光 |
| 触控屏 | 无触摸屏 |
| 表面处理 | 眩光 |
| 工作温度 | -20°C 至 +70°C |
| 存储温度 | -30°C至+80°C |
| 供电电压 (VCC) | 3.0V ~ 3.6V（典型值 3.3V） |
| 供电电流 (ICC) | 20mA（典型值） |
| LED电压（VLED+） | 16.8V ~ 21.0V（典型值 18.6V） |
| LED 电流 | 60mA（典型值） |
| LED 使用寿命 | 50,000小时 |
引脚接口
| 针脚 | 符号 | 功能 |
|---|
| 1 | VLED- | LED背光阴极 |
| 2 | VLED+ | LED背光阳极 |
| 3,29 | 接地 | 电源 地线 |
| 4 | VCC | 电源电压 |
| 5-12 | R0~R7 | 红色数据 (R0:LSB, R7:MSB) |
| 13-20 | G0~G7 | 绿色数据 (G0:LSB, G7:MSB) |
| 21-28 | B0~B7 | 蓝色数据（B0：最低有效位，B7：最高有效位） |
| 30 | CLK | 像素时钟 (DCLK) |
| 31 | LR | 右/左选择（默认高电平拉高） |
| 32 | HSYNC | 水平同步（负极性） |
| 33 | VSYNC | 垂直同步（负极性） |
| 34,37-40 | 北卡罗来纳州 | 无连接 |
| 35 | UD | 上/下选择（默认拉高） |
| 36 | 重置 | 复位信号 |
应用
这款条形TFT LCD模块专为需要细长显示屏的各种汽车、消费类和工业应用而设计：
- 汽车仪表盘 – 特别适合用于仪表盘显示屏、仪表组和车辆信息面板
- 汽车仪表盘显示屏 – 非常适合用于中控台、空调控制系统和车载娱乐系统的显示屏
- 音频设备 – 适用于DJ调音台、音频接口、录音室设备及乐器
- 工业控制面板 – 用于机器控制和过程监控的细长型人机界面
- 智能家居控制面板 – 特别适合智能恒温器、家庭自动化中枢和控制界面
- 零售展示架 – 电子货架标签、价格标签和促销信息显示器
- 医疗设备 – 适用于便携式诊断设备和监护仪的紧凑型显示屏
定制选项
我们提供灵活的定制服务，以满足具体的项目要求：
- 触控屏 – 可根据要求集成电阻式或电容式触摸屏
- 亮度 – 背光亮度可根据不同环境进行自定义调整
- 界面 – 可根据需求提供多种界面选项
- FPC – 可定制柔性电路板（FPC）的长度、连接器类型和引脚排列
- 工作温度 – 提供适用于汽车应用的宽温范围版本
- 表面处理 – 可选表面处理，包括防眩光涂层或硬质镀膜
- LCM 组装 – 可提供定制化的机械集成和外壳解决方案
- 方向配置 – 可配置 LR 和 UD 引脚以实现自定义显示方向
选购指南
在为您的项目选择这款条形TFT液晶显示模块时，请考虑以下因素：
- 显示分辨率 – 480×128 的宽屏格式非常适合仪表盘和控制面板应用
- 接口兼容性 – 24 位 RGB 接口需要 24 条数据线以及同步信号；请确保您的 MCU/SoC 支持并行 RGB 输出
- 观看方向 – 6点钟方向的视野，专为仪表盘及向下观看的应用场景优化
- 屏幕方向 – LR（右/左）和 UD（上/下）引脚可实现显示方向的硬件配置
- 刷新率 – RGB 接口支持高速帧率更新，非常适合动画和交互式 UI 元素
- 电源要求 – VCC 电压范围为 3.0V~3.6V，典型电流为 20mA；LED 背光需要 16.8V~21.0V 的电压，电流为 60mA
- 重置控制 – 外部 RESET 引脚可提供可靠的系统初始化控制
- 运行环境 – 工作温度范围为-20°C至+70°C，适用于汽车和工业应用
- 安装空间 – 模块尺寸为 140.4 × 49.87 毫米，厚度为 3.0 毫米；请在设计中核对机械间隙
常见问题
这款TFT显示屏的可视角度是多少？
该显示屏的视角方向为6点钟方向，非常适合用于仪表盘和向下观看的应用场景。灰度反转方向为12点钟方向。.
该模块包含触摸屏吗？
不，此版本不包含触摸屏。它是一款专为无需触摸交互的应用设计的纯显示模块。触摸功能可作为定制选项提供。.
这款显示屏使用的是什么接口？
该模块采用带 CLK、HSYNC 和 VSYNC 信号的 24 位 RGB 接口。HSYNC 和 VSYNC 的默认极性为负。.
典型的功耗是多少？
在正常工作状态下，3.3V VCC 供电时的典型电流消耗为 20mA。.
LED背光对电压有什么要求？
LED背光需要16.8V至21.0V的电压，典型电流为60mA。.
LED背光的使用寿命是多少？
在 25°C 条件下，LED 背光的典型使用寿命为 50,000 小时。.
LR 和 UD 引脚有什么用途？
通过 LR（右/左）和 UD（上/下）引脚，可以对显示屏的方向进行硬件配置，从而为不同的安装位置提供了灵活性。.
能提供样品吗？
是的，我们提供样品供您评估。请通过样品申请表提交您的需求。.
提供驱动程序支持吗？
是的，我们提供初始化代码、数据手册以及集成方面的技术支持。ST7252 驱动器 IC 得到了充分的支持，相关驱动程序库可轻松获取。.
批量生产的最低起订量是多少？
最低订购量（MOQ）取决于具体配置。请联系我们的销售团队，了解最新的最低订购量信息。.
