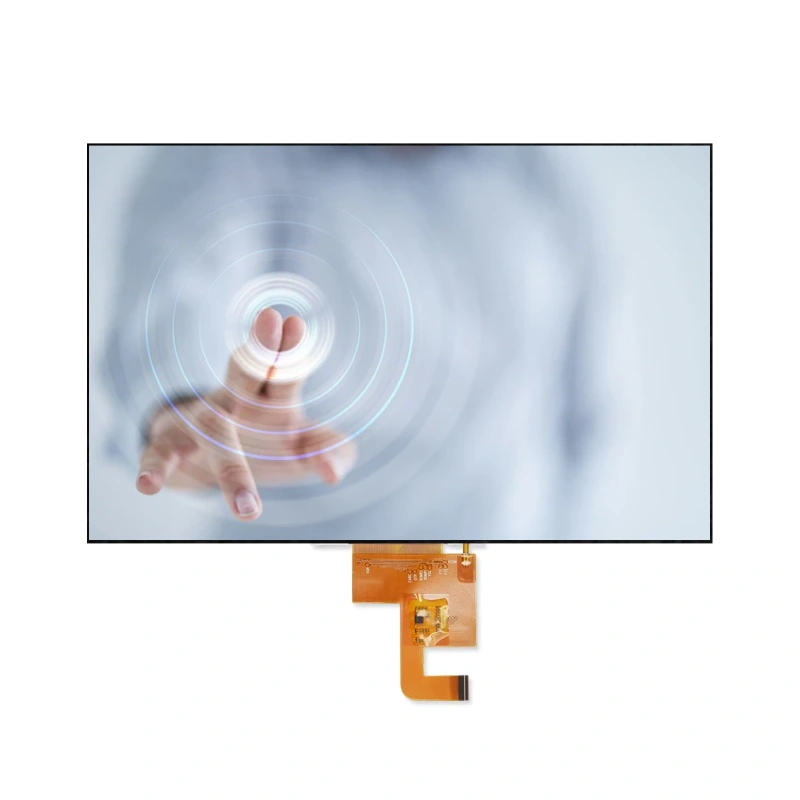

产品概览
这款27.0英寸彩色有源矩阵TFT液晶显示模块，专为要求严苛的工业及专业应用而设计，可提供令人惊叹的全高清视觉效果和直观的触控交互体验。 该显示解决方案采用投射电容式多点触控面板、先进的触控控制器板以及高性能LED背光系统，为高端人机界面应用提供响应迅速的10点触控功能、超高的对比度、宽广的可视角度以及卓越的图像质量。.
该模块采用全高清分辨率（1920 x 1080 像素）和 1670 万色（8 位），可为内容丰富的显示画面提供清晰细腻的图像。双通道 LVDS 接口结合双像素架构，确保了稳定、高速的信号传输。 VA（垂直取向）技术带来卓越的3000:1原生对比度，呈现深邃的黑色；178°超宽可视角度，以及72% NTSC色域，带来惊艳的图像质量。 投射电容式触摸屏支持10点同时触控，配备USB 2.0接口，并兼容Windows、Linux、Android、MAC和QNX操作系统。.
该模块包含一块配备 EXC80H84 控制器的触摸驱动板（ETP-MB-EXC84H5680STAG），最高支持 16384 x 16384 分辨率，可实现精准的触摸定位。 该显示屏具备 30,000 小时的 LED 背光使用寿命和坚固的机械结构，专为工业环境中苛刻的连续运行而设计。.
请注意： 该模块未内置LED驱动板。LED灯条需要外接驱动板（推荐的过压保护（OVP）型号：110%，适用于最大LED串联电压）。.
主要功能
- 全高清分辨率 – 1920 x 1080 像素，呈现非凡的图像清晰度和细节
- 投射式电容多点触控 – 支持10点触控，实现直观的手势交互
- VA Technology – 3000:1的超高原生对比度，呈现深邃的黑色和生动的画面
- 宽广的视角 – 水平和垂直方向均为 178°，确保图像质量始终如一
- 广色域 – 72% NTSC 标准，可实现精准的色彩还原
- 2通道 LVDS 接口 – 针对全高清（FHD）内容提供稳定、高速的信号传输
- 高级触控控制器 – EXC80H84 最高支持 16384 × 16384 分辨率
- 高亮度 – 典型亮度为 300 cd/m²，可提供出色的可读性
- 耐用的玻璃表面 – 硬度≥6H的强化玻璃，具有抗刮擦性能
- 高透光率 – ≥85% 触摸屏透光率，光学清晰度极佳
- 长寿命 LED 背光 – 典型使用寿命为 30,000 小时
- 广泛的操作系统支持 – 兼容 Windows、Linux、Android、MAC 和 QNX
- 仅限DE模式 – 仅通过数据使能信号实现简化的时序控制
- RoHS / 无卤素 – 环保型制造

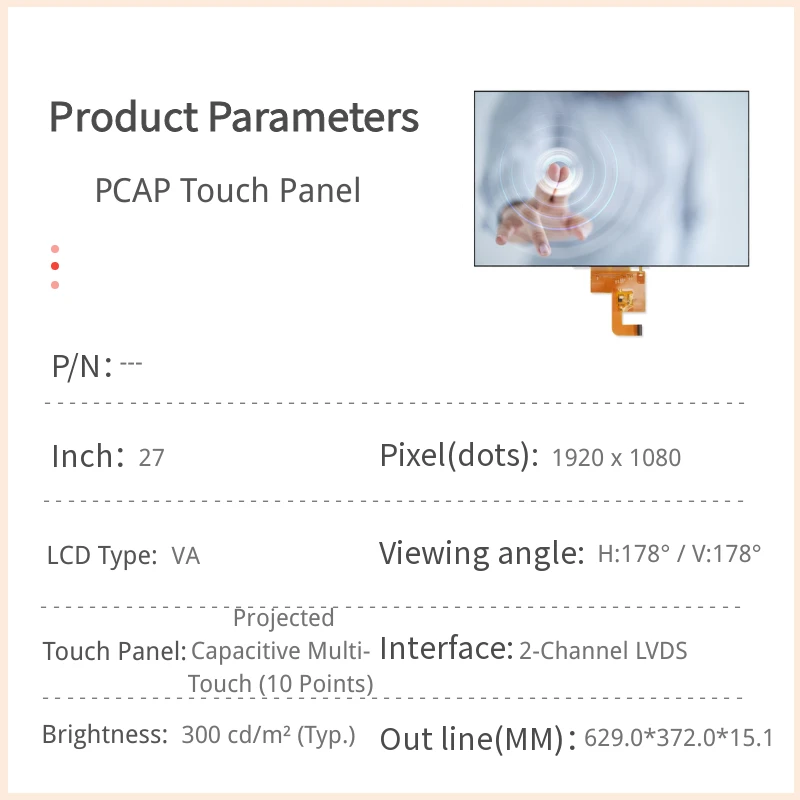

技术规格
显示特性
| 参数 | 规格 |
|---|
| 屏幕尺寸 | 对角线长度为27.0英寸 |
| 展示区 | 597.60（宽）× 336.15（高）毫米 |
| 决议 | 1920 × 1080 像素（FHD） |
| 像素间距 | 0.31125 × 0.31125 毫米 |
| 显示颜色 | 16.7M（8位） |
| 显示模式 | VA，通常为黑色 |
| 色域 | 72% NTSC（典型值） |
| 界面 | 2通道 LVDS（8位） |
| 触控技术 | 投射式电容多点触控 |
| 接触点 | 10 分 |
| 触摸方法 | 手指或专用笔 |
光学特性
| 参数 | 价值 |
|---|
| 白色亮度 | 300 cd/m²（典型值） |
| 对比度 | 3000:1（典型值） |
| 响应时间（上升+下降） | 12 毫秒（典型值） |
| 视角（CR≥10） | 水平：178°（典型值），垂直：178°（典型值） |
| 均匀性（9分） | ≥ 75% |
| 串扰 | ≤ 1.5% |
| 闪烁 | ≤ -20 dB |
机械及触摸屏规格
| 参数 | 维度 / 值 |
|---|
| 外形尺寸 | 629.0 × 372.0 × 15.10 毫米 |
| 触摸显示区域 | 599.0 × 337.70 毫米 |
| 触摸活动区域 | 613.0 × 357.50 毫米 |
| 重量 | 4580克（典型值） |
| 表面硬度 | ≥ 6H |
| 透光率 | ≥ 85% |
| “行动力量” | ≤ 10克（手指输入） |
| 触摸FPC长度 | 121.10 毫米 |
| 表面处理 | Clear Type |
| 玻璃类型 | 强化玻璃 |
电气规格
| 参数 | Min. | 类型. | 最大. | 单位 |
|---|
| 逻辑驱动电压 (VDD) | 4.5 | 5.0 | 5.5 | V |
| VDD 电流（60Hz，白色） | – | 0.93 | 1.22 | A |
| VDD 功耗（60Hz） | – | 4.65 | 5.58 | W |
| LED灯串电流 | – | 80 | 84 | 毫安 |
| LED灯串电压 | 43.5 | 46.5 | 51.0 | V |
| LED 灯条的功耗 | – | 14.88 | 16.32 | W |
| 触摸供电电压 | 3.5 | 5.0 | 5.5 | V |
| LED 使用寿命 | – | 30,000 | – | 小时 |
LED 灯条配置
| 参数 | 规格 |
|---|
| LED 配置 | 4条串，每条串15个LED（共计60个） |
| LED芯片正向电压（典型值） | 3.1V |
| LED芯片正向电压范围 | 2.8V ～ 3.4V |
| 推荐的调光方法 | 模拟调光（适用于“无波纹噪声”模式） |
| OVP建议 | 110% 最大 LED 串联电压（最小 56.1V） |
触摸驱动板（ETP-MB-EXC84H5680STAG）技术规格
| 参数 | 规格 |
|---|
| 触摸控制器集成电路 | EXC80H84 |
| 输入电压 | 3.5V ~ 5.5V |
| 界面 | USB 2.0 |
| 最大分辨率 | 16384 × 16384 |
| 接触点 | 10 分 |
| 报告率 | ≥ 100 Hz |
| 响应时间 | 平均值 < 25毫秒 |
| 功耗（工作状态） | < 90 mA |
| 线图精度 | 1pt ± 1mm 偏移量 / 10mm |
| 触点精度 | 1pt ± 1mm |
| 最大通道数 | 发射：48 / 接收：80 |
| 支持的操作系统 | Windows、Linux、Android、MAC、QNX |
重要提示——需配备外部 LED 驱动器
该显示模块未内置LED驱动板。该LED灯条需要一块能够驱动4串LED（每串15个LED，共计60个）的外部驱动板。驱动板设计的主要建议如下：
- 模拟调光 强烈建议用于控制无噪声的波形背光
- 过压保护（OVP） 应设置为比LED串的最大电压高出至少10%（51.0V × 1.1 = 56.1V，最低）
- 如果使用PWM调光，建议将PWM信号与帧频率同步
- LED灯串电流：80mA（典型值），84mA（最大值）
- LED灯串电压：43.5V 至 51.0V
应用
- 台式电脑和工作站显示器
- 工业控制面板和人机界面
- 控制系统显示终端
- 过程控制器监控器
- 医疗显示系统
- 测试和测量仪器
- 工厂自动化系统
- 专业工作站
可靠性与耐用性
该模块已通过包括高温/低温存储、热循环和湿度工作条件（最高50°C / 90%RH）在内的严格环境测试，确保在严苛的工业环境中也能保持可靠的性能。表面采用硬度≥6H的强化玻璃，具有出色的抗划伤性和耐用性。.
订购信息
- 显示模块 – 27.0英寸 FHD VA TFT 液晶显示屏，支持投射电容式多点触控
- 触摸驱动板 – ETP-MB-EXC84H5680STAG（USB 2.0 接口）
- 背光 – 需外接 LED 驱动器（不包含在内） – 4 串 × 15 颗 LED
如需了解批量采购价格、定制服务或机械图纸，请联系我们的销售团队。.
