概述

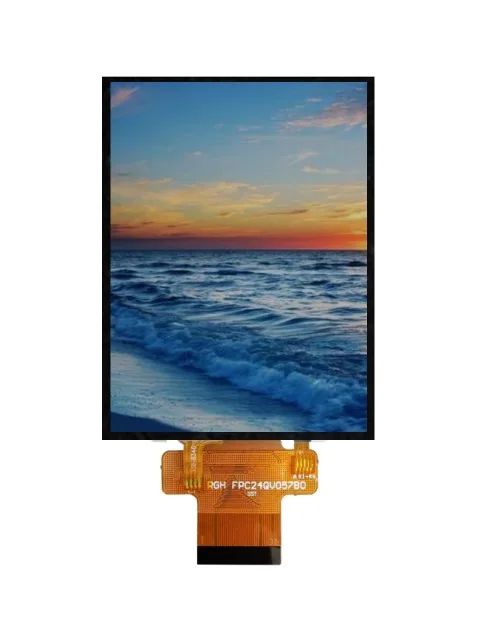

JicTech RT028T5T-Q1B 是一款紧凑型 2.8 英寸 TFT LCD 模块，专为需要简单而强大的 MCU 接口和良好光学性能的嵌入式应用而设计。该模块采用 TN 面板（通常为白色），带有 EWV 偏振片，具有 240×RGB×320 像素分辨率（QVGA）、262K 色和 6 点钟最佳观看方向。16 位 MCU 并行接口（8080 型）可实现快速数据传输并轻松连接常用的微控制器。该模块亮度为 250 cd/m²，对比度为 500:1，厚度仅为 2.3 毫米，是手持设备、医疗设备、便携式终端、工业控制面板和消费电子产品的理想之选。.
主要功能
- 2.8 英寸对角线 TN 面板 - 6 点钟方向为最佳观测方向，EWV 偏振片可提供更广阔的视角
- 240×320 分辨率 - 清晰的 QVGA，262K 色
- 模块尺寸 - 50.0 × 69.2 × 2.3 毫米（宽×高×长）
- 活动区域 - 43.2 × 57.6 毫米
- 微控制器 16 位并行接口（8080） - 与大多数微控制器兼容
- 亮度 - 典型值为 250 cd/m² - 室内可读
- 高对比度 - 典型值为 500:1
- 快速响应时间 - 16ms 典型值（Tr+Tf）
- 色域宽广 - 55% NTSC 典型值
- 宽工作温度 -20℃至+70
- 背光 - 4 个白色 LED（并联），总电流 80mA
- 驱动集成电路 - ILI9341V（支持良好、成熟）
- MTBF - 30,000 小时
- 符合 RoHS 标准
应用
- 便携式医疗设备（病人监护仪、诊断工具）
- 工业人机界面和控制面板
- 手持式测试和测量设备
- 智能家居网关和安全面板
- 汽车辅助显示器
- 消费电子产品（MP4 播放器、数码相框）

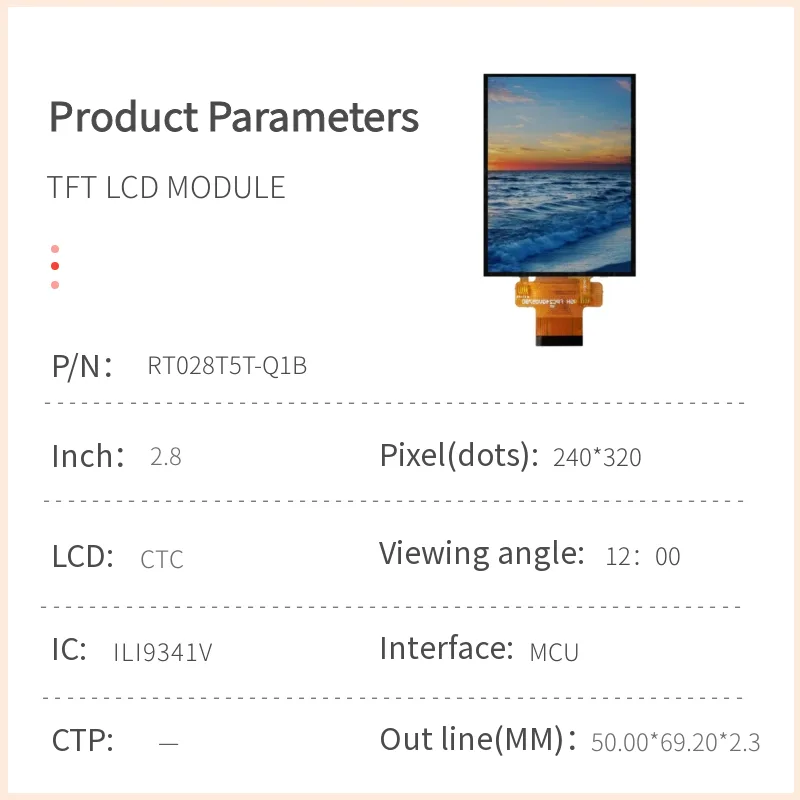

技术规格
一般规格
| 参数 | 价值 |
|---|
| 液晶显示屏尺寸 | 2.8 英寸 |
| 面板类型 | a-Si TFT 有源矩阵，TN（常白） |
| 决议 | 240 (RGB) × 320 像素 |
| 显示模式 | TN/常白/透射 |
| 颜色数量 | 262K（每种颜色 6 位） |
| 观看方向 | 6点钟方向 |
| 对比度 | 500 : 1（典型值） |
| 亮度（亮度） | 250 cd/m²（典型值），200 cd/m²（最小值） |
| 模块尺寸（宽×高×长） | 50.0 × 69.2 × 2.30 毫米 |
| 有效面积（宽×高） | 43.2 × 57.6 毫米 |
| 像素间距（宽×高） | 0.06 × 0.18 毫米 |
| 驱动集成电路 | ILI9341V |
| 界面 | 微控制器 16 位并行 (8080) |
| 背光 | 4 个白色 LED（并联） |
| 工作温度 | -20 ~ +70 °C |
| 存储温度 | -30 ~ +80 °C |
绝对最大额定值
| 参数 | 符号 | 最小 | 最大 | 单位 |
|---|
| 工作温度 | 返回顶部 | -20 | +70 | °C |
| 储存温度 | Tst | -30 | +80 | °C |
| 湿度 | RH | - | 90（60°C 时） | % |
直流特性（Ta=25°C）
| 参数 | 符号 | 最小 | 类型 | 最大 | 单位 |
|---|
| 逻辑电源电压 | VDD | 3.0 | 3.3 | 3.6 | V |
| 输入电流 | Idd | - | 13 | - | 毫安 |
| 输入高电压 | VIH | 0.7×VDD | - | VDD | V |
| 输入低电压 | VIL | VSS | - | 0.3×VDD | V |
背光特性（Ta=25°C，恒流）
正向电压Vf3.03.23.3VIf=80毫安
| 参数 | 符号 | 最小 | 类型 | 最大 | 单位 | 条件 |
|---|
| LED 电流（总计） | 如果 | - | 80 | - | 毫安 | 恒定电流 |
光学特性（Ta=25°C）
| 项目 | 符号 | 条件 | 最小 | 类型 | 最大 | 单位 |
|---|
| 对比度 | CR | 正常角度 | - | 500 | - | - |
| 亮度（中心） | Lv | 正常角度 | 200 | 250 | 300 | cd/m² |
| 亮度均匀性 | δ白色 | - | 80 | - | - | % |
| 响应时间 (Tr+Tf) | - | TC=25°C | - | 16 | 24 | 毫秒 |
| 视角 (3:00) | θL | CR≥10 | - | 45 | - | 退化 |
| 视角（9:00） | θR | CR≥10 | - | 45 | - | 退化 |
| 视角（6:00） | θU | CR≥10 | - | 50 | - | 退化 |
| 白色 CIE (x) | Wx | 正常角度 | - | 0.301 | - | - |
| 白色 CIE (y) | 怀 | 正常角度 | - | 0.337 | - | - |
| NTSC 比率 | S | - | - | 55% | - | % |
接口引脚连接（MCU 并行 - 40 引脚 FPC，部分）
| 针脚编号. | 符号 | 输入/输出 | 说明 |
|---|
| 1 | 接地 | P | 系统接地 |
| 2 | RS | I | 数据/命令选择（1=数据，0=命令） |
| 3 | WR | I | 写入启用（8080 接口） |
| 4 | RD | I | 读取启用（8080 接口） |
| 5 | CS | I | 芯片选择（低电平有效） |
| 6-7 | VCC | P | 模拟电源（2.8~3.3V） |
| 8 | IOVCC | P | 输入/输出电源（1.8~3.3V） |
| 10 | 接地 | P | 系统接地 |
| 11-26 | DB0-DB15 | 输入/输出 | 16 位数据总线 |
| 28 | 重置 | I | 复位（低电平有效） |
| 31 | LED-A | P | 背光阳极 |
| 32-35 | LEDK1-K4 | P | 背光阴极（4 个并联 LED） |
可靠性和质量保证
可靠性测试项目（通过标准）
- 高温储存：80±2℃，48 小时
- 低温储存：-30±2℃，48 小时
- 高温运行：70±2℃, 48H
- 低温运行：-20±2℃，48 小时
- 热冲击：-20℃ ↔ 70℃，每次 30 分钟，10 个循环
- ESD 测试：空气 ±6kV / 接触 ±4kV，330Ω/150pF，各 5 点
MTBF： 室温下（25±10℃，40±20% 相对湿度）30,000 小时。.
失败判断： 测试后，对比度≥初始值的 50%，无显示缺陷，电气/光学功能齐全。.
质量保证（符合 MIL-STD-105E / GB2828 标准）
- 检查级别：一般 II 级，单一抽样
- 主要缺陷 AQL：0.65
- 小缺陷 AQL：1.5
- 测试条件：25±5℃、45±20% 相对湿度、40 瓦荧光灯、30 厘米观察距离、0°~45° 倾角
处理和储存注意事项
- 避免机械冲击或跌落 - 玻璃面板易碎。.
- 如果 LCD 液体泄漏，立即用肥皂和水清洗皮肤/衣服；切勿吞咽。.
- 使用接地工作站和防静电袋进行处理和储存。.
- 储存：0~35°C，40~601TPT3T 相对湿度，置于密封的聚乙烯袋中，避免阳光直射。.
- 手工焊接：320℃~350℃，每个焊盘最长 10 秒，避免反复加热。.
- 请勿拆卸或改装模块。.
包装方法
模块放置在防静电托盘中，用泡沫保护堆叠，用纸板固定，并用纸箱密封。可根据要求提供详细的包装图纸。.
订购与支持
JicTech RT028T5T-Q1B 可提供工程样品和批量生产。如需完整的数据表、2D 图纸或报价，请联系我们的 B2B 销售团队。.
