6.75인치 바형 TFT LCD 디스플레이 모듈로, 480×1280 해상도, 85°의 넓은 시야각, LVDS 인터페이스를 갖추고 있습니다. 반사 방지 표면과 넓은 작동 온도 범위(-20°C ~ +70°C)를 갖춘 NV3051F-L 드라이버 IC가 탑재되어 있습니다. 50,000시간 수명의 LED 백라이트로 오랜 기간 안정적인 성능을 제공합니다. 자동차 계기판, 대시보드 디스플레이, 오디오 장비 및 특수 바형 HMI 애플리케이션에 이상적입니다.

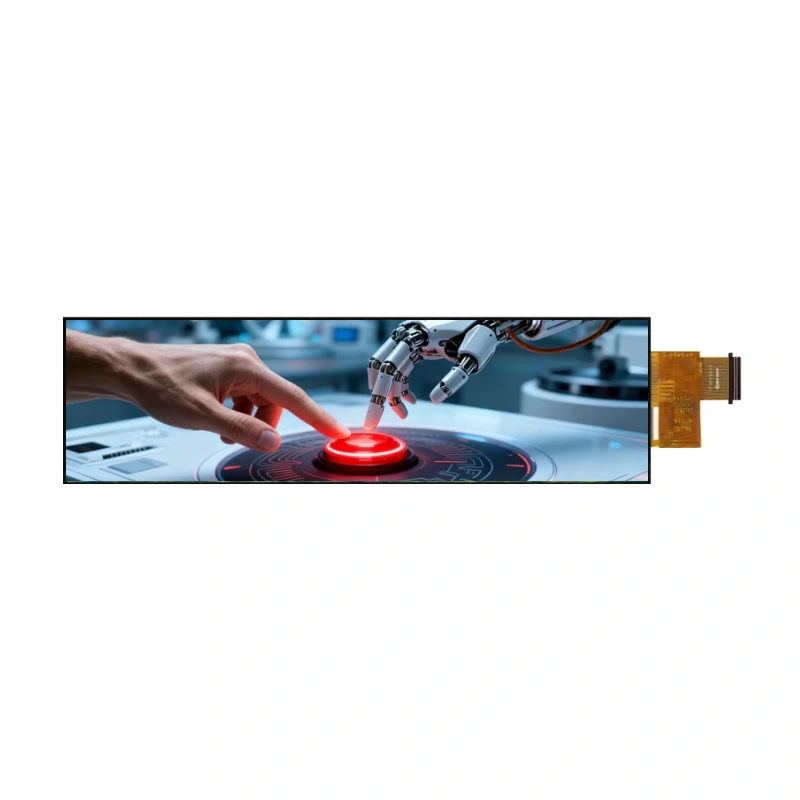

6.75인치 바형 TFT LCD 모듈 – 480×1280, LVDS 인터페이스 지원

이 6.75인치 바형 TFT LCD 모듈은 480×1280 해상도를 지원하며, 85°의 넓은 시야각과 LVDS 인터페이스를 갖추고 있습니다. 이 모듈은 자동차 계기판, 대시보드 디스플레이, 오디오 장비 및 특수 바형 HMI 애플리케이션에 사용되도록 설계되었습니다. 반사 방지 표면과 4.55mm의 슬림한 두께 덕분에, 프리미엄급 시청 경험을 필요로 하는 공간 제약이 있는 제품에 탁월한 선택입니다. STBYB 대기 모드 및 RESET 제어 기능은 안정적인 시스템 통합을 보장합니다.

주요 기능

바형 폼 팩터 – 자동차, 대시보드 및 오디오 디스플레이 용도에 최적화된 480×1280 해상도
광각 시야각 – 85°/85°/85°/85°의 시야각으로 모든 방향에서 일관된 화질을 제공합니다.
LVDS 인터페이스 – 고속·저잡음 데이터 전송을 위한 저전압 차동 신호 방식
슬림한 디자인 – 공간이 제한적인 설계에 적합한 4.55mm 두께의 모듈
넓은 작동 온도 – 까다로운 환경에서 -20°C ~ +70°C
반사 표면 – 전문 디스플레이 용도에 적합한 뛰어난 선명도와 명암비
일반적으로 검은색 TFT – 뛰어난 명암비와 깊은 블랙 표현으로 생생한 화질을 선사합니다
50,000시간 수명의 LED 백라이트 – 제품의 수명을 연장해 주는 안정적이고 오래 지속되는 조명
NV3051F-L 드라이버 IC – 바형 TFT 디스플레이에 최적화된 고성능 드라이버
대기 모드 제어 – 절전 대기 모드를 위한 STBYB 핀
터치 패널 없음 – 터치 상호작용이 필요하지 않은 용도를 위한 비용 효율적인 솔루션

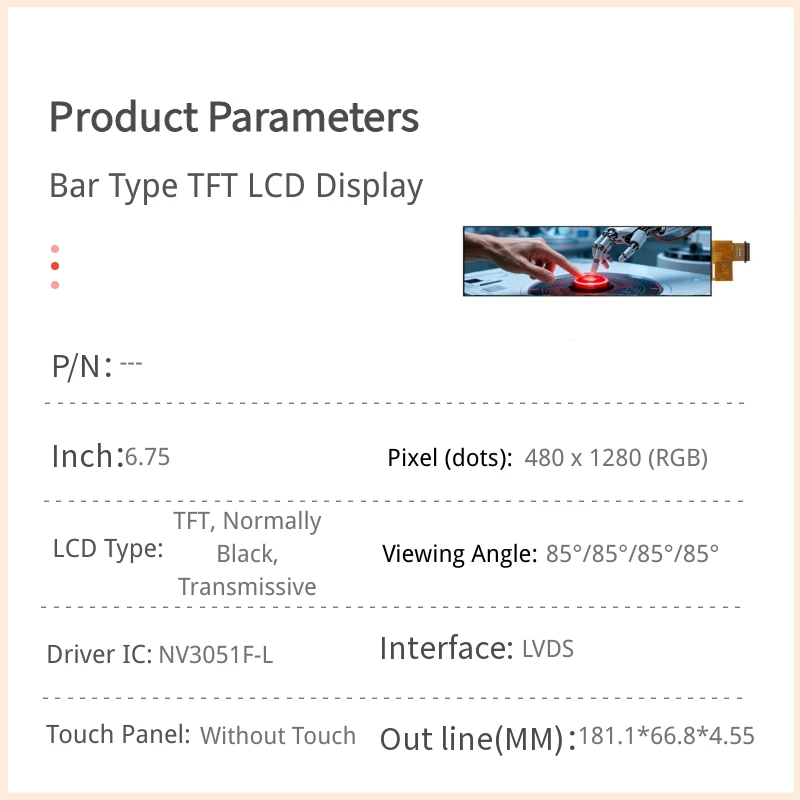

기술 사양

매개변수	사양
크기	대각선 길이 6.75인치 (바형)
도트 매트릭스	480 × RGB × 1280
모듈 치수	181.1 × 66.8 × 4.55 mm
활성 영역	160.512 × 60.19 mm
픽셀 피치	0.1254 × 0.1254 mm
LCD 유형	TFT, 상시 흑색, 투과형
시야각	85°/85°/85°/85° (전체)
인터페이스	LVDS
드라이버 IC	NV3051F-L 또는 이에 상응하는 제품
백라이트 유형	LED, 기본 백색
터치 패널	터치 패널 없음
표면 처리	눈부심
작동 온도	-20°C ~ +70°C
보관 온도	-30°C ~ +80°C
논리 공급 전압 (VCC)	3.0V ~ 3.6V (표준 3.3V)
공급 전류 (ICC)	50mA ~ 75mA (대표값 50mA)
LED 전압 (VLED+)	15.6V ~ 20.4V (대표값 18.0V)
LED 전류	120mA (대표값)
LED 수명	50,000시간

핀 인터페이스

핀	기호	설명
1,4,23-24,26-29	NC	연결 없음
2-3	VCC	전원 공급 장치 (3.3V)
5	RESET	글로벌 리셋 (액티브 로우)
6	STBYB	대기 모드 (높음=일반, 낮음=대기)
7,10,13,16,19,22,25,30	GND	Ground
8	RXIN0-	LVDS 데이터 입력 –
9	RXIN0+	LVDS 데이터 입력 +
11	RXIN1-	LVDS 데이터 입력 –
12	RXIN1+	LVDS 데이터 입력 +
14	RXIN2-	LVDS 데이터 입력 –
15	RXIN2+	LVDS 데이터 입력 +
17	RXCLKIN-	LVDS 클럭 입력 –
18	RXCLKIN+	LVDS 클럭 입력 +
20	RXIN3-	LVDS 데이터 입력 –
21	RXIN3+	LVDS 데이터 입력 +
31-32	VLED-	LED 백라이트 음극
39-40	VLED+	LED 백라이트 양극

애플리케이션

이 바형 TFT LCD 모듈은 길쭉한 디스플레이가 필요한 다양한 자동차, 소비자 가전 및 산업용 애플리케이션에 적합하도록 설계되었습니다:

자동차 계기판 – 계기판 디스플레이, 계기판 클러스터 및 차량 정보 패널에 이상적입니다.
자동차 계기판 디스플레이 – 센터 스택, 실내 온도 조절 장치 및 인포테인먼트 디스플레이에 이상적입니다
오디오 장비 – DJ 믹서, 오디오 인터페이스, 스튜디오 장비 및 악기에 적합합니다
산업용 제어 패널 – 기계 제어 및 공정 모니터링을 위한 확장형 HMI 인터페이스
스마트 홈 제어 패널 – 스마트 온도 조절기, 홈 오토메이션 허브 및 제어 인터페이스에 이상적입니다.
소매용 디스플레이 – 디지털 선반 라벨, 가격표 및 판촉 정보 디스플레이
의료 장비 – 휴대용 진단 기기 및 모니터링 장비용 소형 디스플레이

사용자 지정 옵션

당사는 특정 프로젝트 요구 사항을 충족할 수 있도록 유연한 맞춤 설정을 제공합니다:

터치 패널 – 요청 시 저항식 또는 정전식 터치 패널 통합 가능
밝기 – 다양한 환경에 맞춰 백라이트 밝기를 조절할 수 있습니다
인터페이스 – 요구 사항에 따라 다양한 인터페이스 옵션을 선택할 수 있습니다
FPC – FPC 길이, 커넥터 유형 및 핀 배열을 고객 맞춤형으로 제작 가능
작동 온도 – 자동차용 애플리케이션에 사용할 수 있는 확장 온도 범위 버전 제공
표면 처리 – 눈부심 방지 코팅 또는 경질 코팅 등 선택 가능한 표면 처리
LCM 조립 – 맞춤형 기계적 통합 및 하우징 솔루션 제공

선택 가이드

프로젝트에 이 바형 TFT LCD 모듈을 선정할 때는 다음 사항들을 고려하십시오:

화면 해상도 – 480×1280 해상도는 대시보드 및 계기판 애플리케이션에 이상적인 고해상도 세로형 바 형식을 제공합니다.
인터페이스 호환성 – 고속·저잡음 데이터 전송을 위한 LVDS 인터페이스; 사용 중인 프로세서가 LVDS 출력을 지원하는지 확인하십시오
대기 모드 – STBYB 핀은 에너지 효율이 높은 설계를 위한 절전 대기 모드를 지원합니다.
제어 재설정 – RESET 핀은 안정적인 초기화를 위해 외부 시스템 리셋 제어를 제공합니다.
새로고침 빈도 – LVDS 인터페이스는 애니메이션 및 상호작용형 UI 요소에 이상적인 고속 프레임 업데이트를 지원합니다.
전원 사양 – VCC 전압 범위 3.0V~3.6V, 전형적인 전류 50mA; LED 백라이트는 15.6V~20.4V, 120mA가 필요합니다.
운영 환경 – 작동 온도 범위 -20°C ~ +70°C로, 자동차 및 산업용 분야에 적합합니다.
장착 공간 – 모듈 치수: 181.1 x 66.8 mm, 두께 4.55 mm; 설계 시 기계적 여유 공간을 확인하십시오.

자주 묻는 질문

이 TFT 디스플레이의 시야각은 얼마입니까?

이 디스플레이는 85°/85°/85°/85°의 넓은 시야각을 제공하여 모든 방향에서 일관된 화질을 보여줍니다.

이 모듈에 터치 패널이 포함되어 있나요?

아니요, 이 버전에는 터치 패널이 포함되어 있지 않습니다. 이 제품은 터치 상호작용이 필요하지 않은 용도를 위해 디스플레이 전용 모듈로 설계되었습니다. 터치 기능은 맞춤 설정 옵션으로 제공됩니다.

이 디스플레이는 어떤 인터페이스를 사용하나요?

이 모듈은 고속·저잡음 데이터 전송을 위해 차동 클럭 및 데이터 쌍(RXIN0~RXIN3, RXCLKIN)을 사용하는 LVDS 인터페이스를 채택하고 있습니다.

일반적인 전력 소비량은 어느 정도인가요?

정상 작동 시 3.3V VCC에서 일반적인 전류 소비량은 50mA입니다.

LED 백라이트의 전압 사양은 어떻게 되나요?

LED 백라이트는 15.6V~20.4V의 전압이 필요하며, 일반적인 전류는 120mA입니다.

LED 백라이트의 수명은 얼마나 됩니까?

LED 백라이트의 일반적인 작동 수명은 25°C에서 50,000시간입니다.

STBYB 핀은 어떤 용도로 사용되나요?

STBYB 핀은 대기 모드 작동을 제어합니다. 이 핀이 로우 레벨로 설정되면, 전력 절약을 위해 타이밍 제어 및 소스 드라이버가 꺼집니다.

샘플을 제공해 주실 수 있나요?

네, 평가용 샘플 제품을 제공해 드리고 있습니다. 샘플 요청 양식을 통해 필요한 사항을 제출해 주시기 바랍니다.

운전자 지원 서비스가 제공되나요?

네, 초기화 코드, 데이터시트 및 통합을 위한 기술 지원을 제공하고 있습니다. NV3051F-L 드라이버 IC는 쉽게 구할 수 있는 드라이버 라이브러리를 통해 폭넓은 지원을 받고 있습니다.

대량 생산 시 최소 주문 수량(MOQ)은 얼마입니까?

최소 주문 수량(MOQ)은 구체적인 사양에 따라 달라집니다. 최신 MOQ 정보를 확인하시려면 당사 영업팀에 문의해 주시기 바랍니다.
