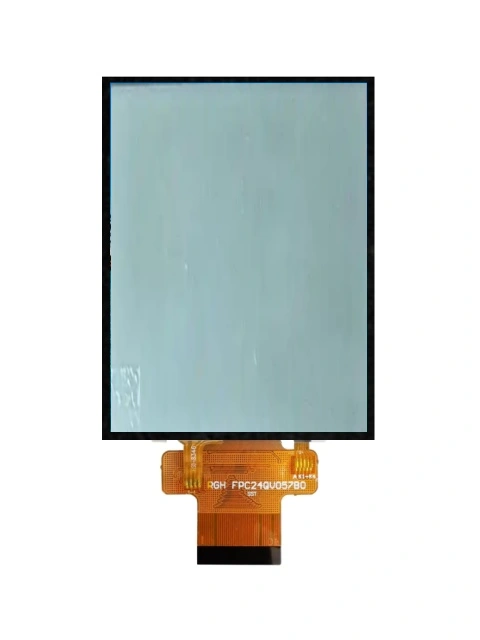

3.5인치 세로형 그레이스케일 TFT LCD 모듈 – 240×320, 병렬 인터페이스 지원
이 3.5인치 세로형 그레이스케일 TFT LCD 모듈은 240×320 해상도를 갖추고 있으며, 넓은 시야각과 병렬 인터페이스를 제공합니다. 이 모듈은 세로 방향의 고대비 그레이스케일 그래픽이 필요한 산업용 제어 패널, 의료 장비, 휴대용 계측기 및 HMI 애플리케이션에 적합하도록 설계되었습니다. 반사 방지 표면, 초저전력 소비(일반적으로 13mA), 넓은 작동 온도 범위(-30°C ~ +80°C) 덕분에 까다로운 전문 응용 분야에 탁월한 선택입니다.
주요 기능
- 세로 방향 – 세로 모드 HMI 및 계기판 디스플레이에 최적화된 240×320 해상도
- 16레벨 그레이스케일 – 유연한 화질 설정을 위해 16단계 그레이스케일(4BPP), 4단계 그레이스케일(2BPP), 2단계 그레이스케일(1BPP)을 지원합니다.
- 넓은 시야각 – 다양한 각도에서도 일관된 화질을 제공하는 와이드 뷰 기술
- 병렬 인터페이스 – 고속 데이터 전송을 위한 8비트 병렬 데이터 버스
- 초저전력 소비 – 전형적인 전류 소비량 13mA(46.8mW)로, 휴대용 및 배터리 구동 설계에 이상적입니다.
- 넓은 작동 온도 – -30°C ~ +80°C: 까다로운 산업 및 실외 환경에 적합
- 반사 표면 – 전문 디스플레이 용도에 적합한 뛰어난 선명도와 명암비
- 일반적으로 검은색 TFT – 선명한 그레이스케일 이미지를 위한 뛰어난 명암비
- 50,000시간 수명의 LED 백라이트 – 제품의 수명을 연장해 주는 안정적이고 오래 지속되는 조명
- ST7511 드라이버 IC – 그레이스케일 TFT 디스플레이에 최적화된 고성능 드라이버
- 터치 패널 없음 – 터치 상호작용이 필요하지 않은 용도를 위한 비용 효율적인 솔루션

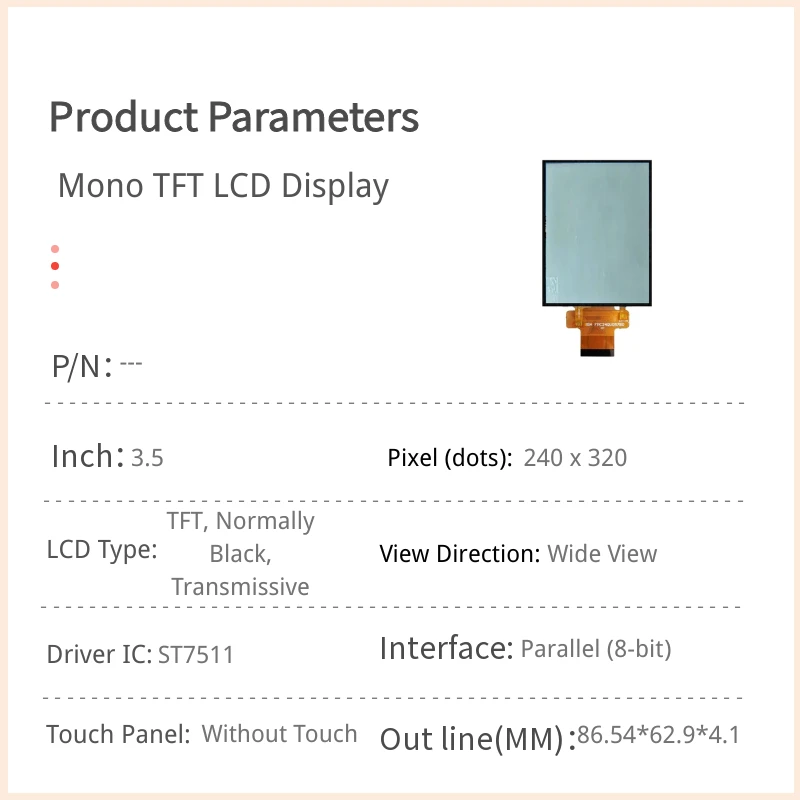

기술 사양
| 매개변수 | 사양 |
|---|
| 크기 | 대각선 길이 3.5인치 (세로 방향) |
| 도트 매트릭스 | 240 x 320 |
| 모듈 치수 | 86.54 (가로) x 62.9 (세로) x 4.1 (깊이) mm |
| 활성 영역 | 71.04 (가로) × 53.28 (세로) mm |
| 도트 피치 | 0.222 × 0.222 mm |
| 화면 비율 | 초상화 |
| LCD 유형 | TFT, 상시 흑색, 투과형 |
| 방향 보기 | 전체 보기 |
| 그레이 스케일 | 16단계 회색조 (4BPP) / 4단계 회색조 (2BPP) / 2단계 회색조 (1BPP) |
| 인터페이스 | 병렬 (8비트) |
| 드라이버 IC | ST7511 |
| 백라이트 유형 | LED, 기본 백색 |
| 터치 패널 | 터치 패널 없음 |
| 표면 처리 | 눈부심 |
| 작동 온도 | -30°C ~ +80°C |
| 보관 온도 | -30°C ~ +80°C |
| 공급 전압(VDD) | 3.0V ~ 3.6V (표준 3.3V) |
| 공급 전류(IDD) | 13mA (일반) |
| 전력 소비량 | 46.8mW (대표값) |
| LED 전압 (A-K) | 2.8V ~ 3.3V (대표값 3.0V) |
| LED 전류 | 60mA (일반) |
| LED 수명 | 50,000시간 |
핀 인터페이스
| 핀 | 기호 | 기능 |
|---|
| 1 | GND | 시스템 접지 |
| 2 | VDD | 전원 공급 장치 (3.3V) |
| 3 | NC | 연결 없음 |
| 4 | A0 | 데이터/명령 선택 |
| 5 | /WR (읽기/쓰기) | 스트로브 신호 작성 |
| 6 | /RD (E) | 스트로브 신호 읽기 |
| 7-14 | DB0~DB7 | 8비트 데이터 버스 |
| 15 | /CS | 칩 선택 |
| 16 | /RESET (RSTB) | 하드웨어 초기화 |
| 17 | IF0 | 인터페이스 모드 선택 |
| 18 | IF1 | 인터페이스 모드 선택 |
| 19 | A_LED+ | LED 양극 |
| 20 | K_LED- | LED 음극 |
| 21-22 | NC | 연결 없음 |
그레이스케일 디스플레이 기술
이 모듈은 풀컬러 TFT가 아닌 그레이스케일 TFT 디스플레이입니다. 다음과 같은 유연한 그레이스케일 구성을 지원합니다:
- 16단계 그레이스케일 (4BPP) – 픽셀당 4비트로 부드러운 그라데이션과 섬세한 화질 구현
- 4단계 회색조 (2BPP) – 픽셀당 2비트로 데이터 요구량을 줄임
- 2단계 회색조 (1BPP) – 픽셀당 1비트로 구현되는 단순한 고대비 단색 디스플레이
따라서 이 디스플레이는 세로 방향에서 고대비 단색 또는 그레이스케일 그래픽이 필요한 용도에 이상적입니다.
애플리케이션
이 세로형 그레이스케일 TFT LCD 모듈은 세로 방향의 고대비 그레이스케일 그래픽이 필요한 다양한 산업, 의료 및 전문 분야 응용 분야를 위해 설계되었습니다:
- 산업용 제어 패널 – HMI 인터페이스, 기계 제어 및 공정 모니터링 디스플레이에 이상적입니다
- 의료 장비 – 휴대용 진단 기기, 환자 모니터 및 의료 기기에 적합합니다
- 휴대용 계측기 – 휴대용 시험 장비, 계측기 및 데이터 로거에 이상적입니다
- POS 시스템 – 고객용 디스플레이 및 거래 단말기
- 스마트 홈 제어 패널 – 온도 조절기, 홈 오토메이션 허브 및 제어 인터페이스
- 보안 시스템 – 출입 통제 패널 및 감시 시스템 인터페이스
사용자 지정 옵션
당사는 특정 프로젝트 요구 사항을 충족할 수 있도록 유연한 맞춤 설정을 제공합니다:
- 터치 패널 – 요청 시 저항식 또는 정전식 터치 패널 통합 가능
- 밝기 – 다양한 환경에 맞춰 백라이트 밝기를 조절할 수 있습니다
- 인터페이스 – 요구 사항에 따라 다양한 인터페이스 옵션을 선택할 수 있습니다
- FPC – FPC 길이, 커넥터 유형 및 핀 배열을 고객 맞춤형으로 제작 가능
- 작동 온도 – 산업용 애플리케이션을 위한 확장 온도 범위 버전이 제공됩니다.
- 표면 처리 – 눈부심 방지 코팅 또는 경질 코팅 등 선택 가능한 표면 처리
- LCM 조립 – 맞춤형 기계적 통합 및 하우징 솔루션 제공
선택 가이드
프로젝트에 이 세로형 그레이스케일 TFT LCD 모듈을 선택할 때는 다음 요소를 고려하십시오:
- 디스플레이 유형 – 이 제품은 16단계 그레이스케일 기능을 갖춘, 고대비 단색 및 그레이스케일 그래픽에 최적화된 그레이스케일 TFT 디스플레이(풀컬러 아님)입니다.
- 오리엔테이션 – 인물 모드(240×320): 핸드헬드 및 세로 방향 HMI 애플리케이션에 이상적
- 인터페이스 호환성 – 고속 데이터 전송을 위한 WR, RD 및 CS 제어 신호를 갖춘 8비트 병렬 인터페이스
- 초저전력 – 13mA의 표준 전류 소모량(46.8mW) 덕분에 배터리 구동식 및 휴대용 설계에 이상적입니다.
- 전원 사양 – VDD 범위 3.0V~3.6V; LED 백라이트에는 60mA에서 2.8V~3.3V가 필요합니다.
- 넓은 온도 범위 – -30°C ~ +80°C의 극한 산업 및 실외 환경에 적합
- 터치 통합 – 터치 패널은 포함되어 있지 않으나, 맞춤 설정 옵션으로 선택 가능합니다.
- 장착 공간 – 모듈 크기: 86.54 x 62.9 mm, 두께 4.1mm; 설계 시 기계적 여유 공간을 확인하십시오
자주 묻는 질문
이 디스플레이는 컬러인가요, 아니면 그레이스케일인가요?
이 제품은 풀컬러 TFT가 아닌 그레이스케일 TFT 디스플레이 모듈입니다. 16단계 그레이스케일(4BPP), 4단계 그레이스케일(2BPP), 2단계 그레이스케일(1BPP) 구성을 지원합니다.
이 디스플레이의 시야각은 얼마입니까?
이 디스플레이는 넓은 시야각을 자랑하여, 다양한 시선 위치에서도 일관된 화질을 제공합니다.
이 모듈에 터치 패널이 포함되어 있나요?
아니요, 이 버전에는 터치 패널이 포함되어 있지 않습니다. 이 모듈은 터치 상호작용이 필요하지 않은 용도를 위해 디스플레이 전용으로 설계되었습니다. 터치 패널 통합은 맞춤 설정 옵션으로 제공됩니다.
이 디스플레이는 어떤 인터페이스를 사용하나요?
이 모듈은 A0(데이터/명령), /WR, /RD, /CS 및 /RESET 제어 신호를 사용하는 8비트 병렬 인터페이스를 채택하고 있습니다.
일반적인 전력 소비량은 어느 정도인가요?
3.3V VDD에서 일반적인 전류 소비량은 13mA(46.8mW)에 불과하여, 휴대용 및 배터리 구동형 애플리케이션에 매우 뛰어난 전력 효율을 제공합니다.
LED 백라이트의 수명은 얼마나 됩니까?
LED 백라이트의 일반적인 작동 수명은 25°C에서 50,000시간입니다.
샘플을 제공해 주실 수 있나요?
네, 평가용 샘플 제품을 제공해 드리고 있습니다. 샘플 요청 양식을 통해 필요한 사항을 제출해 주시기 바랍니다.
운전자 지원 서비스가 제공되나요?
네, 초기화 코드, 데이터시트 및 통합을 위한 기술 지원을 제공합니다. ST7511 드라이버 IC는 쉽게 구할 수 있는 드라이버 라이브러리를 통해 폭넓게 지원되고 있습니다.
대량 생산 시 최소 주문 수량(MOQ)은 얼마입니까?
최소 주문 수량(MOQ)은 구체적인 사양에 따라 달라집니다. 최신 MOQ 정보를 확인하시려면 당사 영업팀에 문의해 주시기 바랍니다.
