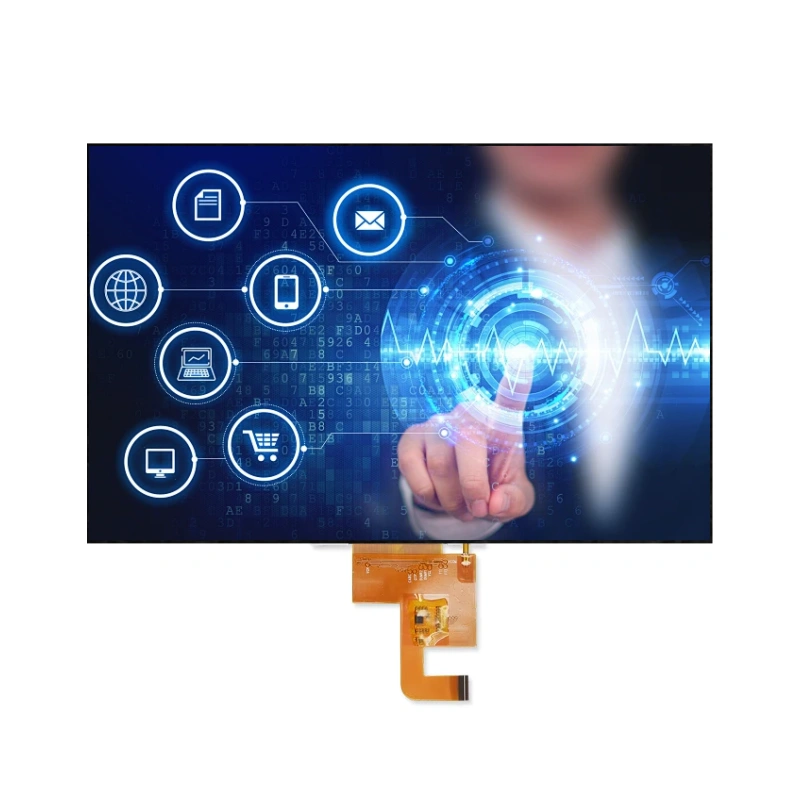

투사형 정전식 터치 방식이 적용된 23.8인치 산업용 FHD TFT LCD 디스플레이 모듈

투사형 정전식 멀티터치(10점), FHD (1920×1080) 해상도, 1,670만 색상(8비트), 2채널 LVDS 인터페이스 및 250 cd/m²의 밝기를 갖춘 고성능 23.8인치 산업용 TFT LCD 모듈입니다. VA 기술은 3000:1의 초고명암비와 178°의 넓은 시야각을 제공하여 탁월한 화질을 구현합니다. Windows, Linux, Android, MAC 및 QNX를 포함한 광범위한 OS를 지원하는 USB 터치 인터페이스. EXC80H84 컨트롤러를 탑재한 고급 터치 드라이버로 최대 16384 x 16384 해상도를 지원합니다. 경도 6H 이상의 강화 유리와 30,000시간 수명의 LED 백라이트를 갖추고 있습니다. 산업용 HMI, 공장 자동화, 제어 시스템 및 전문용 디스플레이에 이상적입니다.

제품 개요

이 23.8인치 컬러 액티브 매트릭스 TFT LCD 모듈은 까다로운 산업용 및 전문용 애플리케이션에 놀라운 풀 HD 화질과 직관적인 터치 상호작용을 제공합니다. 투사형 정전식 멀티터치 패널, 첨단 터치 컨트롤러 보드, 고성능 LED 백라이트 시스템을 탑재한 이 디스플레이 솔루션은 반응성이 뛰어난 10점 터치 기능, 초고명암비, 넓은 시야각, 그리고 프리미엄 인간-기계 인터페이스(HMI) 애플리케이션을 위한 탁월한 화질을 제공합니다.

이 모듈은 FHD 해상도(1920 x 1080 픽셀)와 1,670만 색상(8비트)을 지원하여, 풍부한 콘텐츠를 선명하고 세밀하게 표현합니다. 2채널 LVDS 인터페이스는 듀얼 픽셀 아키텍처를 통해 안정적이고 고속의 신호 전송을 보장합니다. VA(Vertical Alignment) 기술은 뛰어난 3000:1의 기본 명암비로 깊은 블랙을 구현하며, 178°의 초광시야각과 72% NTSC 색 재현 범위를 통해 놀라운 화질을 선사합니다. 프로젝션 정전식 터치 패널은 USB 2.0 인터페이스를 통해 10개의 동시 터치 포인트를 지원하며, Windows, Linux, Android, MAC 및 QNX 운영 체제와 호환됩니다.

이 모듈에는 EXC80H84 컨트롤러가 탑재된 터치 드라이버 보드(ETP-MB-EXC84H5680STAG)가 포함되어 있으며, 최대 16384 x 16384 해상도를 지원하여 정밀한 터치 정확도를 제공합니다. 30,000시간의 LED 백라이트 수명과 견고한 기계적 구조를 갖춘 이 디스플레이는 산업 환경에서 요구되는 까다로운 연속 작동 조건에 최적화되어 있습니다.

참고: 이 모듈에는 통합형 LED 드라이버 보드가 포함되어 있지 않습니다. LED 라이트 바를 사용하려면 외부 드라이버 보드가 필요합니다(권장 OVP: LED 스트링 최대 전압의 110%).

주요 기능

풀 HD 해상도 – 1920 x 1080 픽셀로 탁월한 화질과 디테일을 구현
예측 정전용량식 멀티터치 – 직관적인 제스처 기반 상호작용을 위한 10점 터치 지원
VA 기술 – 3000:1의 초고명암비(네이티브)로 깊은 블랙과 생생한 화질을 구현
넓은 시야각 – 수평 및 수직 178°로 일관된 화질 제공
넓은 색 영역 – 정확한 색 재현을 위한 72% NTSC 표준
2채널 LVDS 인터페이스 – FHD 콘텐츠에 대한 안정적이고 고속의 신호 전송
고급 터치 컨트롤러 – EXC80H84는 최대 16384 x 16384 해상도를 지원합니다.
내구성이 뛰어난 유리 표면 – 긁힘 방지 기능을 갖춘 경도 6H 이상의 강화 유리
높은 투광률 – 85% 터치 패널의 투과율 ≥851로 뛰어난 광학적 선명도 제공
장수명 LED 백라이트 – 일반적인 작동 수명 30,000시간
광범위한 OS 지원 – Windows, Linux, Android, MAC 및 QNX와 호환됩니다.
DE 모드 전용 – 데이터 활성화 전용 동작을 통한 간소화된 타이밍 제어
RoHS 준수 – 친환경 제조

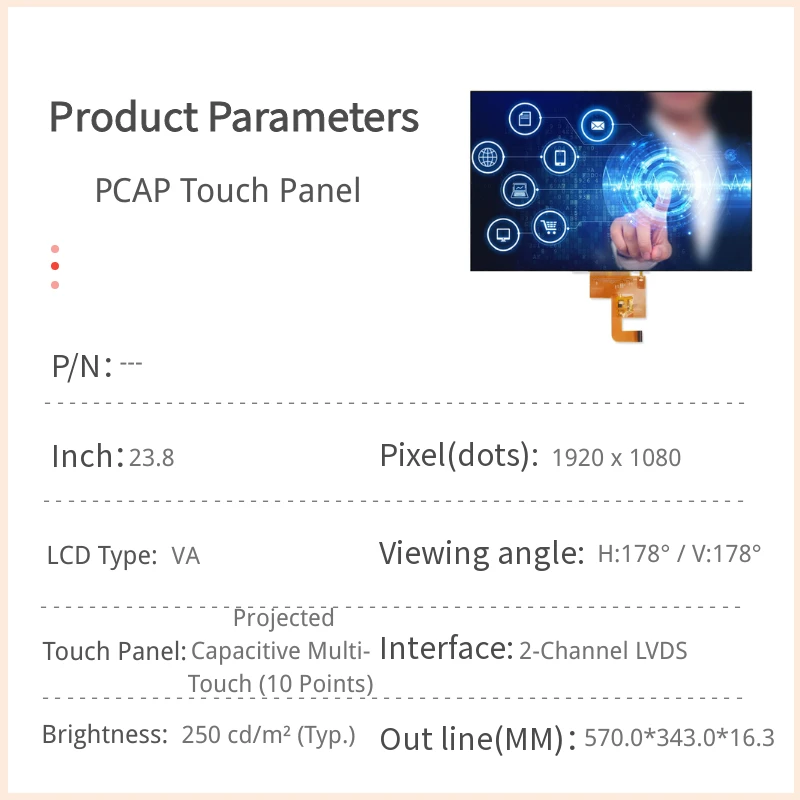

기술 사양

디스플레이 특성

매개변수	사양
화면 크기	대각선 길이 23.8인치
표시 영역	527.04 (가로) × 296.46 (세로) mm
해상도	1920 x 1080 픽셀 (FHD)
픽셀 피치	0.2745 × 0.2745 mm
디스플레이 색상	1,670만 (8비트)
디스플레이 모드	VA, 보통 검정색
색 영역	72% NTSC (대표값)
인터페이스	2채널 LVDS (8비트)
터치 기술	예측 정전용량식 멀티터치
터치 포인트	10점
터치 방법	손가락 또는 전용 펜

광학 특성

매개변수	가치
백색 휘도	250 cd/m² (일반적)
명암비	3000:1 (일반적)
응답 시간 (상승+하강)	16 ms (일반적)
시야각 (CR≥5)	수평: 178° (표준), 수직: 178° (표준)
균일성 (9점)	≥ 75%

기계적 사양 및 터치 패널 사양

매개변수	차원 / 값
외형 치수	570.0 × 343.0 × 16.3 mm
터치 화면 영역	528.60 × 298.00 mm
터치 가능 영역	542.00 × 320.89 mm
무게	4080g (일반적으로)
표면 경도	≥ 6시간
광 투과율	≥ 85%
오퍼레이션 포스	≤ 10g (손가락 입력)
터치 FPC 길이	94.36 mm
표면 처리	클리어 타입
유리 종류	유리 강화

전기 사양

매개변수	Min.	Typ.	Max.	단위
논리 구동 전압 (VDD)	4.5	5.0	5.5	V
VDD 전류 (60Hz, 흰색)	–	0.64	0.78	A
VDD 전력 소비량 (60Hz)	–	3.2	3.9	W
LED 스트링 전류	–	50	55	mA
LED 스트링 전압	38.87	44.86	47.85	V
LED 라이트 바의 전력 소비량	–	8.97	9.57	W
공급 전압 접촉	3.5	5.0	5.5	V
LED 수명	–	30,000	–	시간

LED 라이트 바 구성

매개변수	사양
LED 구성	4개의 스트링 × 스트링당 16개의 LED (총 64개)
LED 칩 순방향 전압 (대표값)	2.8V
LED 칩의 순방향 전압 범위	2.43V ~ 2.99V
권장되는 조광 방법	아날로그 조광 (웨이비 노이즈 제거용)
OVP 권고안	LED 스트링의 최대 전압 110%

터치 드라이버 보드 (ETP-MB-EXC84H5680STAG) 사양

매개변수	사양
터치 컨트롤러 IC	EXC80H84
입력 전압	3.5V ~ 5.5V
인터페이스	USB 2.0
최대 해상도	16384 × 16384
터치 포인트	10점
보고 빈도	≥ 100 Hz
응답 시간	평균 < 25ms
전력 소비량 (작동 시)	< 90 mA
선 그리기 정확도	1pt ± 1mm 오프셋 / 10mm
터치 포인트 정확도	1pt ± 1mm
최대 채널 수	송신: 48 / 수신: 80
지원되는 OS	Windows, Linux, Android, MAC, QNX

중요 사항 – 외부 LED 드라이버 필요

이 디스플레이 모듈에는 통합형 LED 드라이버 보드가 포함되어 있지 않습니다. LED 라이트 바를 사용하려면 4개의 LED 스트링(스트링당 16개, 총 64개)을 구동할 수 있는 외부 드라이버 보드가 필요합니다. 드라이버 설계 시 주요 권장 사항:

아날로그 조광 잡음이 없는 물결 모양의 백라이트 제어를 위해 강력히 권장됩니다
과전압 보호(OVP) LED 스트링의 최대 전압보다 최소 10% 이상 높게 설정해야 합니다(47.85V × 1.1 = 최소 52.64V).
PWM 조광 방식을 사용하는 경우, PWM 신호를 프레임 주파수와 동기화하는 것이 좋습니다.
LED 스트링 전류: 50mA (일반), 55mA (최대)
LED 스트링 전압: 38.87V ~ 47.85V
