Quelle est la différence entre un écran TFT et un écran tactile ?

1. Introduction

Les termes “ TFT ” et “ écran tactile ” sont souvent utilisés de manière interchangeable dans le langage courant, alors qu’ils désignent des technologies fondamentalement différentes. Un écran à cristaux liquides à transistors à couche mince (TFT-LCD) est une technologie d'affichage qui permet de générer des images. Un écran tactile est un périphérique d'entrée — une couche sensible transparente — qui détecte les interactions de l'utilisateur. Ces deux éléments sont souvent superposés dans les appareils modernes, mais ils remplissent des fonctions totalement différentes et fonctionnent selon des principes physiques distincts.

Cet article examine séparément les spécifications techniques, les principes de fonctionnement et les paramètres de performance de chaque technologie, puis aborde la manière dont celles-ci sont intégrées.

2. Technologie d'affichage TFT-LCD

2.1 Définition et architecture

Un écran TFT-LCD est un écran à cristaux liquides à matrice active dans lequel chaque pixel est commandé par un transistor à couche mince (TFT) individuel servant d'élément de commutation. La dalle se compose de plusieurs couches : un substrat en verre comportant des matrices de TFT, une couche de cristaux liquides, une couche de filtres de couleur RVB et des polariseurs. Les écrans TFT-LCD sont des écrans transmissifs nécessitant une source de rétroéclairage ; ils n'émettent pas de lumière de manière autonome.

2.2 Types et caractéristiques techniques des dalles TFT

Le TFT est une catégorie générale qui englobe plusieurs modes d'alignement des cristaux liquides. Les trois principaux types sont les suivants : Twisted Nematic (TN) , Commutation dans le plan (IPS) , et Alignement vertical (VA) . Chacun présente des caractéristiques de performance distinctes.

Le rapport de contraste d'un écran TFT-LCD est défini comme le rapport de luminance entre le blanc le plus brillant et le noir le plus foncé que l'écran est capable de produire. Les écrans TFT-LCD classiques offrent des rapports de contraste statiques compris entre 1 000:1 et 3 000:1. Pour les écrans en mode VA, ce rapport peut dépasser 3 000:1. L'angle de vision est généralement défini comme l'angle à partir duquel le rapport de contraste reste supérieur à 10:1.

2.3 Luminance et luminosité

La luminance d'un écran TFT-LCD est mesurée en candelas par mètre carré (cd/m²), communément appelées “ nits ”. Les écrans d'intérieur standard affichent généralement une luminance comprise entre 250 et 500 cd/m². Les modèles à haute luminosité destinés à une utilisation en extérieur ou lisibles en plein soleil affichent des valeurs comprises entre 700 et 1 600 cd/m², voire plus. Un écran est généralement considéré comme lisible en plein soleil à partir de 700 cd/m², à condition que le rapport de contraste soit supérieur à 5:1 en lumière ambiante.

L'ajout d'une couche tactile réduit la luminance effective. Un écran TFT-LCD classique équipé d'un écran tactile à intervalle d'air réfléchit environ 14% de lumière ambiante. Sous un ensoleillement direct (éclairage ambiant ~6 000 cd/m²), cette composante réfléchie peut atteindre environ 840 cd/m², ce qui dégrade considérablement le contraste perçu.

2.4 Temps de réponse

Le temps de réponse des écrans TFT-LCD désigne le temps nécessaire aux molécules de cristaux liquides pour passer d’un état à un autre ; il est généralement mesuré en termes de transition du noir au blanc (Tr) et du blanc au noir (Td), ou encore de gris à gris (GtG). Les écrans TFT-LCD modernes offrent des temps de réponse compris entre 1 et 5 ms pour les dalles TN, entre 5 et 12 ms pour les dalles IPS et entre 5 et 8 ms pour les dalles VA. À titre de comparaison, les écrans OLED affichent des temps de réponse de l'ordre de 100 μs.

2.5 Gamme de couleurs

La gamme de couleurs définit l'éventail des couleurs qu'un écran est capable de reproduire. La gamme de couleurs d'un écran TFT-LCD est principalement déterminée par la source de rétroéclairage et les caractéristiques du filtre de couleur. Les dalles TFT d'entrée de gamme couvrent environ 40–60% de l'espace colorimétrique NTSC. Les écrans TFT standard couvrent 72% de l'espace colorimétrique NTSC, ce qui équivaut approximativement à 100% de l'espace sRGB. Les dalles IPS haut de gamme dotées de la technologie Quantum Dot peuvent atteindre une couverture supérieure à 95% de l'espace DCI-P3.

2.6 Résolution et densité de pixels

Les résolutions des écrans TFT-LCD vont du format QVGA de base (320×240) sur les petits écrans industriels au format 4K UHD (3840×2160) et au-delà dans les applications grand public. Les résolutions typiques des écrans industriels sont notamment 640×480, 800×600 et 1024×768. Les écrans grand public affichent généralement une résolution de 1920×1080 (Full HD) ou 1920×1200 (WUXGA). Le pas de pixel — c'est-à-dire la distance entre deux pixels adjacents de même couleur — varie généralement entre 0,1 mm et 0,3 mm, en fonction de la taille et de la résolution de l'écran.

3. Écran tactile Technologie

Un écran tactile est un périphérique d'entrée qui détecte la présence et l'emplacement d'un contact au sein de la zone d'affichage. Contrairement aux écrans TFT-LCD, les écrans tactiles sont transparents, n'émettent pas de lumière et ne peuvent pas fonctionner de manière autonome en tant qu'écran d'affichage.

3.1 Écrans tactiles résistifs

Les écrans tactiles résistifs fonctionnent selon le principe de la détection par pression. Leur structure se compose de deux couches conductrices séparées par des points isolants. Lorsqu'une pression est exercée, les couches entrent en contact, créant ainsi un diviseur de tension qui permet au contrôleur de déterminer la position du toucher.

Caractéristiques techniques :

Les écrans tactiles résistifs ne peuvent pas détecter plusieurs touches simultanées. Ils sont moins précis que les écrans capacitifs en termes de résolution tactile, mais peuvent être actionnés par n'importe quel objet : un doigt, un stylet ou une main gantée. La configuration à 5 fils offre une durabilité supérieure à celle de la variante à 4 fils.

3.2 Écrans tactiles capacitifs

Les écrans tactiles capacitifs détectent les variations de capacité provoquées par la proximité ou le contact d'un objet conducteur, généralement un doigt humain. L'écran est recouvert d'un matériau conducteur transparent, généralement de l'oxyde d'indium-étain (ITO), et un champ électrostatique est maintenu à sa surface.

Technologie capacitive de surface vs technologie capacitive projetée :

Capacitif de surface Les écrans tactiles utilisent des électrodes situées aux quatre coins d'une couche conductrice recouverte d'un revêtement uniforme. La position du toucher est calculée en mesurant le courant prélevé à chaque coin. Cette technologie ne prend en charge que le toucher simple.

Capacitif projeté (PCAP) Les écrans tactiles sont constitués d'une grille d'électrodes ITO à motifs, disposées en lignes (lignes de commande) et en colonnes (lignes de détection). Cela permet la détection multitactile et constitue la technologie dominante dans l'électronique grand public moderne.

Caractéristiques techniques (capacitif projeté) :

Le taux de mise à jour — c'est-à-dire la fréquence à laquelle le contrôleur tactile transmet les données de position au système hôte — est un indicateur de performance essentiel. Des taux de mise à jour plus élevés réduisent la latence et améliorent la fluidité de la reconnaissance gestuelle. Les contrôleurs tactiles capacitifs modernes atteignent des taux de mise à jour compris entre 100 et 250 Hz, certaines implémentations pouvant même atteindre 120 Hz ou plus.

Les écrans tactiles capacitifs sont plus résistants que les écrans résistifs grâce à la conception de leur verre de protection. Cependant, ils sont sensibles aux interférences causées par l'eau, l'humidité et la condensation, qui peuvent entraîner des saisies erronées. Ils ne réagissent pas non plus aux contacts non conducteurs, comme ceux des gants classiques, bien qu'il existe des contrôleurs spécialisés fonctionnant en « mode gants ».

3.3 Caractéristiques techniques du circuit intégré du contrôleur tactile

Le contrôleur tactile est le circuit intégré qui traite les données brutes des capteurs et transmet les coordonnées tactiles au processeur hôte.

Caractéristiques techniques d'un contrôleur type (par exemple, MAX11871) :

• Fréquence de rafraîchissement : jusqu'à 120 Hz
• Prise en charge du multi-touch : détection multipoint véritable
• Interface : I2C, SPI ou UART
• Tension de fonctionnement : 2,8 V à 3,3 V (typique)

Caractéristiques techniques du régulateur résistif (par exemple, AR1010) :

• Fréquence de transmission des coordonnées : 140 rapports par seconde (en conditions normales)
• Résolution : convertisseur analogique-numérique (ADC) 10 bits
• Interfaces : I2C, SPI, UART

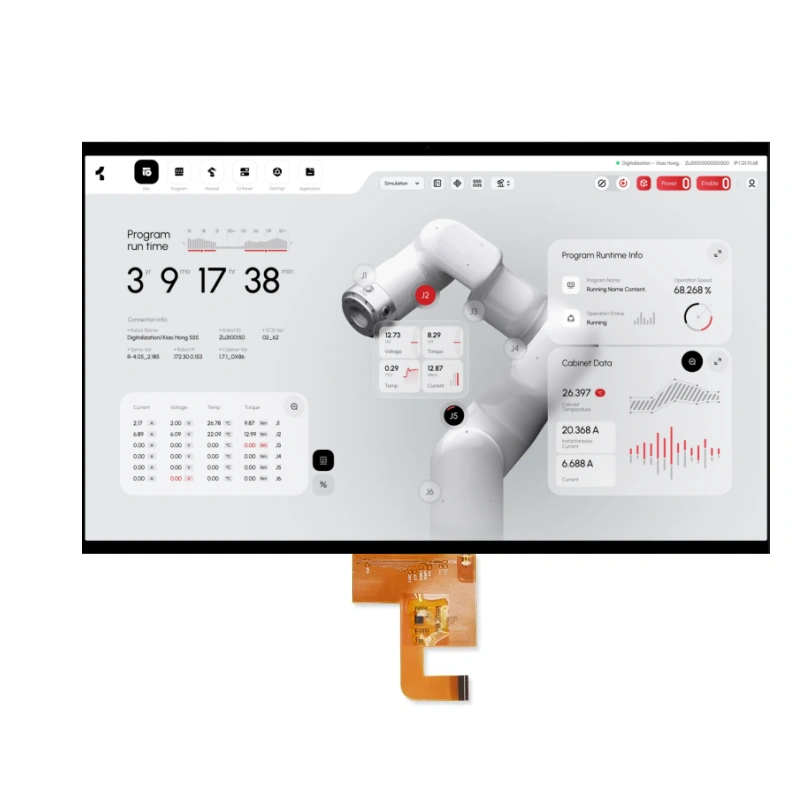

4. Intégration : TFT et écran tactile combinés

Dans un appareil tactile classique, la dalle TFT-LCD et le capteur tactile sont superposés verticalement. La dalle TFT-LCD constitue l“” écran intérieur “, chargé de l’affichage de l’image ; le capteur tactile constitue l”« écran extérieur », chargé de la détection des touches.

4.1 Structure de l'empilement et considérations optiques

La pile optique, de bas en haut, se compose généralement des éléments suivants :

1. Unité de rétroéclairage
2. Écran TFT-LCD (affichage)
3. Couche adhésive (espace d'air ou adhésif optiquement transparent)
4. Couche tactile (motif ITO sur verre ou film)
5. Verre de protection (avec traitement antireflet, en option)

L'interface entre l'écran TFT-LCD et le capteur tactile est déterminante pour les performances optiques. Collage par interstice d'air laisse une fine couche d'air entre les deux composants. Chaque interface air-verre entraîne des pertes par réflexion de Fresnel d'environ 4 à 51 TP3T, ce qui se traduit par une perte totale de luminosité de 8 à 101 TP3T.

Liaison optique remplace l'espace d'air par un adhésif optiquement transparent (OCA) ou une résine optiquement transparente (OCR). Cela élimine les interfaces réfléchissantes internes, augmentant ainsi la transmission lumineuse à 90–95%. Le collage optique améliore également la résistance aux chocs, empêche la condensation et la formation de buée, et renforce le contraste perçu. La couche adhésive n’ajoute que 25 à 50 microns à l’épaisseur totale de l’ensemble.

4.2 Architectures d'intégration

Il existe trois architectures principales permettant d'intégrer la fonctionnalité tactile aux écrans TFT-LCD :

OGS (One Glass Solution) : Le capteur tactile est fabriqué directement sur la surface intérieure de la vitre de protection. Celle-ci sert à la fois de couche protectrice et de substrat pour le capteur tactile. Cela permet de réduire le nombre de couches de verre et l'épaisseur totale.

Sur la cellule : Les électrodes du capteur tactile sont déposées sur la surface extérieure du substrat du filtre couleur de l'écran TFT-LCD, entre la dalle d'affichage et le polariseur. La fonction tactile est intégrée à la structure de la dalle d'affichage sans nécessiter de substrat en verre supplémentaire.

In-Cell : Le capteur tactile est intégré directement dans la couche de cristaux liquides, ce qui permet de combiner les électrodes tactiles avec la matrice TFT. Il s'agit de l'approche la plus intégrée, qui permet d'obtenir l'épaisseur totale la plus faible et les réflexions optiques les plus faibles. Cependant, la mise en œuvre de la technologie « In-Cell » pose des défis plus importants en matière de compatibilité électromagnétique.

5. Principales différences : résumé

6. Considérations spécifiques à l'application

Électronique grand public (Smartphones, tablettes) :

• Écran : IPS TFT-LCD ou OLED
• Écran tactile : capacitif projeté, 5 à 10 points multitactiles
• Intégration : « In-Cell » ou « On-Cell » pour plus de finesse
• Luminosité typique : 400 à 800 cd/m²

Contrôle industriel et IHM :

• Écran : TFT-LCD de type TN ou IPS, souvent avec une large plage de températures (de -20 °C à +70 °C)
• Tactile : résistif (pour une utilisation avec des gants) ou PCAP
• Intégration : à intervalle d'air ou par liaison optique
• Luminosité typique : 250 à 1 000 cd/m²
• Durée de vie prolongée : plus de 50 000 heures

Applications en extérieur / dans des kiosques :

• Écran : TFT-LCD haute luminosité (700–1 600 cd/m²)
• Toucher : résistif (durabilité) ou PCAP avec prise en charge des gants
• Intégration : le collage optique est indispensable pour garantir la lisibilité
• Traitements antireflets et anti-éblouissants

Médical Appareils :

• Écran : écran TFT-LCD IPS haute précision avec calibrage des couleurs
• Tactile : PCAP pour une meilleure réactivité
• Collage optique pour garantir la transparence et prévenir la contamination
