Module d'affichage LCD TFT haute luminosité de 5,0 pouces, offrant une résolution de 800 × 480, des angles de vision complets de 85° et une interface RVB 24 bits. Sa conception haute luminosité garantit une excellente lisibilité en plein soleil pour les applications en extérieur et dans le secteur automobile. Circuit intégré de commande FL58202DA doté d’une surface anti-éblouissante et d’une plage de températures de fonctionnement ultra-large (de -30 °C à +80 °C). Rétroéclairage LED d’une durée de vie de 50 000 heures. Idéal pour les écrans automobiles, les bornes d’affichage extérieures, les interfaces homme-machine (IHM) industrielles et les applications lisibles en plein soleil.

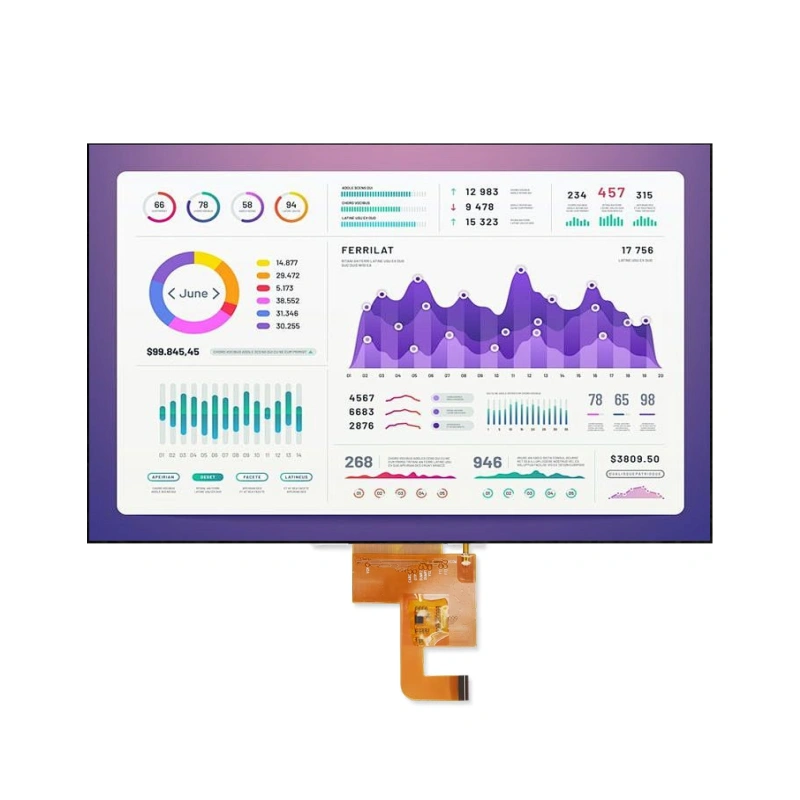

Module LCD TFT haute luminosité de 5,0 pouces – 800 × 480 avec interface RVB 24 bits

Ce module LCD TFT haute luminosité de 5,0 pouces offre une résolution de 800 × 480, des angles de vision complets de 85° et une interface RVB 24 bits. Doté d’un rétroéclairage à haute luminosité garantissant une excellente lisibilité en plein soleil, cet écran est spécialement conçu pour les applications en extérieur, les tableaux de bord automobiles et les terminaux IHM industriels nécessitant une visibilité optimale dans des conditions de forte luminosité ambiante. Sa surface antireflet, son profil ultra-fin de 2,8 mm et sa plage de températures de fonctionnement très étendue (de -30 °C à +80 °C) en font un choix exceptionnel pour les environnements extérieurs et automobiles exigeants.

Caractéristiques principales

Conception à haute luminosité – Optimisé pour une lisibilité en plein soleil et pour une utilisation en extérieur
Haute résolution – 800 × 480 pixels pour des images nettes et détaillées sur un écran de 5,0 pouces
Angles de visionnage complets – Angles de vision de 85°/85°/85°/85° pour une qualité d'image constante sous tous les angles
Interface RVB 24 bits – Interface parallèle haut débit pour le transfert de données vidéo en couleur
Profil ultra-fin – Épaisseur du module de 2,8 mm pour les conceptions où l'espace est limité
Plage de températures de fonctionnement très étendue – de -30 °C à +80 °C pour les environnements extérieurs, automobiles et industriels exigeants
Surface antireflet – Réduit les reflets pour une meilleure lisibilité en cas de forte luminosité ambiante
Normalement noir TFT – Un excellent contraste et des noirs profonds pour des images éclatantes
Rétroéclairage LED d'une durée de vie de 50 000 heures – Un éclairage fiable et durable pour prolonger la durée de vie du produit
Circuit intégré de commande FL58202DA – Pilote haute performance optimisé pour les écrans TFT
Pas d'écran tactile – Solution économique pour les applications ne nécessitant pas d'interaction tactile

Avantage lié à la haute luminosité

Ce module d'affichage est doté d'un rétroéclairage LED à haute luminosité, offrant une visibilité exceptionnelle même en plein soleil. Ses principaux avantages sont les suivants :

Lisible en plein soleil – Optimisé pour les applications en extérieur et dans le secteur automobile, dans des conditions de forte luminosité ambiante
Puissance LED améliorée – Courant d'alimentation élevé (60 mA) pour un rendement lumineux maximal
Température de fonctionnement étendue – De -30 °C à +80 °C pour des performances fiables dans des conditions extrêmes
Surface antireflet – Réduit les reflets pour garantir une bonne lisibilité dans les environnements très lumineux
« Normally Black Technology » – Conserve un contraste élevé même en présence d'une forte lumière ambiante

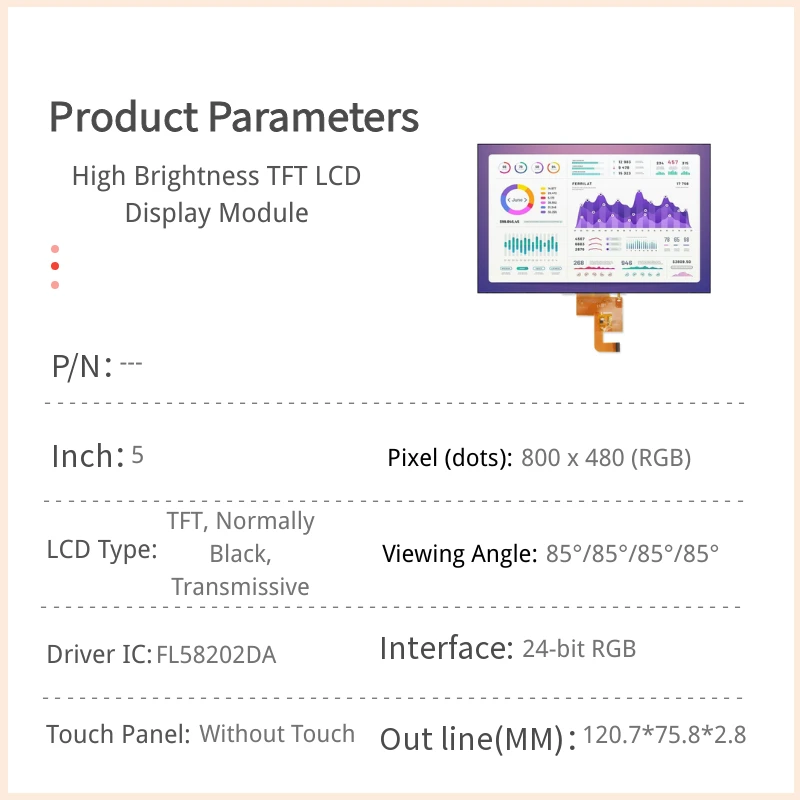

Spécifications techniques

Paramètres	Spécifications
Taille	5,0 pouces de diagonale
Matrice à points	800 × RGB × 480
Dimensions du module	120,7 x 75,8 x 2,8 mm
Zone active	108,0 x 64,8 mm
Hauteur du pixel	0,135 × 0,135 mm
Type d'écran LCD	TFT, normalement noir, transmissif
Direction de visualisation	85°/85°/85°/85° (complet)
Interface	RVB 24 bits
CI du conducteur	FL58202DA ou équivalent
Type de rétroéclairage	LED, blanc en mode normal (haute luminosité)
Écran tactile	Sans écran tactile
Traitement de surface	Anti-éblouissement
Luminance (luminosité)	Haute luminosité (lisible en plein soleil)
Température de fonctionnement	De -30°C à +80°C
Température de stockage	De -30°C à +80°C
Tension d'alimentation (VDD)	3,0 V ~ 3,6 V (typ. 3,3 V)
Actuel (motif noir)	82 mA ~ 123 mA (typ. 82 mA)
Tension de la LED (VLED+)	12,5 V ~ 15,5 V (valeur typique : 14,0 V)
Courant des LED (haute luminosité)	60 mA (typ.)
Durée de vie des LED	50 000 heures

Interface à broches

Épingle	Symbole	Fonction
1	VLED-	Cathode du rétroéclairage LED
2	VLED+	Anode du rétroéclairage LED
3,29,36	GND	Alimentation - Masse
4	VDD	Alimentation (3,3 V)
5-12	R0~R7	Données rouges (R0 : LSB, R7 : MSB)
13-20	G0~G7	Données vertes (G0 : LSB, G7 : MSB)
21-28	B0~B7	Données bleues (B0 : LSB, B7 : MSB)
30	CLK	Horloge d'échantillonnage (DCLK)
31	DISP	Commande d'activation/désactivation de l'affichage
32,33,35,37-40	NC	Pas de connexion
34	DE	Activation de l'entrée de données

Applications

Ce module LCD TFT à haute luminosité est spécialement conçu pour les applications en extérieur, dans le secteur automobile et dans le secteur industriel, où une lisibilité optimale en plein soleil est indispensable :

Écrans pour l'automobile – Tableaux de bord, systèmes d’infodivertissement et affichages tête haute devant être lisibles en plein soleil
Kiosques extérieurs – Bornes en libre-service, distributeurs de billets et écrans d'orientation
Panneaux de contrôle industriels – Interfaces homme-machine (IHM) dans des environnements industriels et extérieurs très lumineux
GPS et systèmes de navigation – Écrans de navigation pour les secteurs maritime, automobile et aéronautique
Équipement médical – Appareils de diagnostic et équipements de surveillance dans des environnements bien éclairés
Agriculture intelligente – Tableaux de commande et écrans de surveillance pour l'extérieur

Options de personnalisation

Nous proposons des solutions personnalisées et flexibles pour répondre aux exigences spécifiques de chaque projet :

Écran tactile – Intégration d'une écran tactile résistif ou capacitif disponible sur demande
Luminosité – Niveaux de luminosité personnalisables adaptés à différents environnements extérieurs et intérieurs
Interface – Différentes options d'interface sont disponibles en fonction des besoins
FPC – Longueur, type de connecteur et brochage du FPC personnalisables
Température de fonctionnement – Versions disponibles avec une plage de températures étendue
Traitement de surface – Traitements de surface en option, notamment un traitement antireflet ou un revêtement dur
Collage optique – Pour une meilleure lisibilité en extérieur et une plus grande résistance
Assemblage LCM – Solutions sur mesure d'intégration mécanique et de boîtiers disponibles

Guide de sélection

Lorsque vous choisissez ce module LCD TFT haute luminosité pour votre projet, tenez compte des facteurs suivants :

Lisibilité à la lumière du soleil – Le rétroéclairage à haute luminosité (courant LED de 60 mA) garantit une excellente visibilité dans les applications extérieures et automobiles
Résolution d'écran – La résolution 800 × 480 offre une qualité d'image élevée, adaptée aux interfaces homme-machine (IHM) riches en graphismes et aux applications automobiles
Compatibilité des interfaces – L'interface RVB 24 bits nécessite 24 lignes de données, ainsi que des signaux d'horloge et de commande ; assurez-vous que votre microcontrôleur (MCU) ou système sur puce (SoC) prend en charge la sortie RVB parallèle
Alimentation électrique – Plage de tension VDD : 3,0 V à 3,6 V avec un courant typique de 82 mA ; la LED haute luminosité nécessite une tension de 12,5 V à 15,5 V à 60 mA
Plage de températures ultra-large – De -30 °C à +80 °C : adapté aux environnements automobiles et industriels exigeants
Intégration tactile – Écran tactile non fourni, mais disponible en option de personnalisation
Espace de montage – Dimensions du module : 120,7 x 75,8 mm pour une épaisseur de 2,8 mm ; vérifiez le jeu mécanique dans votre conception

Questions fréquemment posées

En quoi cet écran est-il dit “ à haute luminosité ” ?

Cet écran est doté d'un rétroéclairage LED à haute luminosité avec un courant typique de 60 mA, offrant une excellente lisibilité en plein soleil pour les applications en extérieur et dans le secteur automobile.

Quel est l'angle de vision de cet écran TFT ?

Cet écran offre des angles de vision complets de 85°/85°/85°/85°, garantissant une qualité d'image constante sous tous les angles.

Ce module est-il équipé d'un écran tactile ?

Non, cette version ne comprend pas d'écran tactile. Il s'agit d'un module destiné uniquement à l'affichage. L'intégration d'un écran tactile est disponible en option de personnalisation.

Quelle interface cet écran utilise-t-il ?

Ce module utilise une interface RVB 24 bits avec des signaux de commande CLK, DISP et DE pour le transfert de données vidéo en couleur.

Quelle est la tension requise pour le rétroéclairage LED ?

Le rétroéclairage LED haute luminosité nécessite une tension comprise entre 12,5 V et 15,5 V, avec un courant typique de 60 mA.

Quelle est la durée de vie du rétroéclairage LED ?

Le rétroéclairage LED a une durée de vie typique de 50 000 heures à 25 °C.

Quelle est la plage de températures de fonctionnement ?

Sa plage de températures de fonctionnement s'étend de -30 °C à +80 °C, ce qui le rend adapté aux applications exigeantes en extérieur, dans le secteur automobile et dans le secteur industriel.

Pouvez-vous nous fournir des échantillons ?

Oui, des échantillons sont disponibles à des fins d'évaluation. Veuillez nous faire part de vos besoins via le formulaire de demande d'échantillons.

Existe-t-il une assistance pour les conducteurs ?

Oui, nous fournissons le code d'initialisation, les fiches techniques et une assistance technique pour l'intégration. Le circuit intégré de commande FL58202DA bénéficie d'un bon support, avec des bibliothèques de pilotes facilement accessibles.

Quelle est la quantité minimale de commande (MOQ) pour la production en série ?

La quantité minimale de commande (MOQ) dépend des configurations spécifiques. Veuillez contacter notre équipe commerciale pour obtenir des informations actualisées sur la MOQ.
