Module LCD TFT de 2,8 pouces 240×320 MCU 18 bits 51,4×69,2×3,5mm
Concevoir de puissantes interfaces embarquées avec le JicTech 2.8″ TFT LCD Module. Avec une résolution de 240×320, une luminosité de 300 cd/m², une interface parallèle MCU 18 bits flexible et un profil ultra-mince de 3,5 mm, il offre des couleurs nettes de 65 000. Large affichage à 6 heures, contraste de 500:1 et rétroéclairage à 6 LED. Contactez JicTech pour obtenir des fiches techniques, des échantillons ou des prix en volume - prêts pour une conception immédiate.
Vue d'ensemble

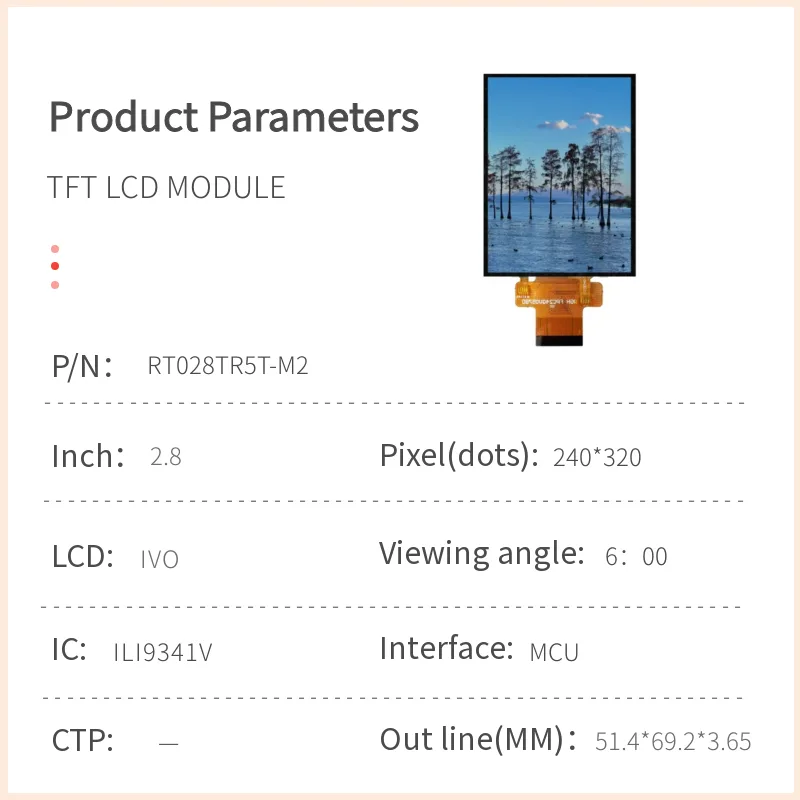

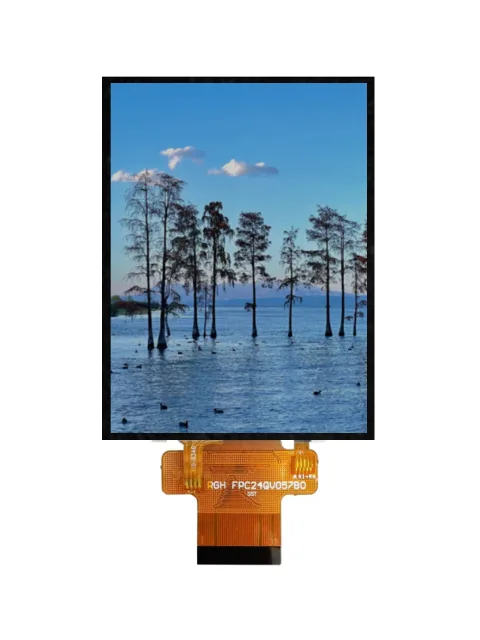

Le JicTech RT028TR5T-M2 est un module LCD TFT compact de 2,8 pouces conçu pour les applications embarquées qui nécessitent une interface MCU simple mais puissante et de bonnes performances optiques. Construit sur un panneau TN (normalement blanc) avec polariseur à large vision EWV, il offre une résolution de 240×RGB×320 pixels (QVGA), 65K couleurs, et une direction de vision optimale à 6 heures. L'interface parallèle MCU 18 bits (style 8080) permet un transfert rapide des données et une connexion facile aux microcontrôleurs les plus courants. Avec une luminosité typique de 300 cd/m², un rapport de contraste de 500:1 et une faible épaisseur de 3,5 mm, ce module est idéal pour les appareils portatifs, les équipements médicaux, les terminaux portables, les panneaux de contrôle industriels et l'électronique grand public.
Caractéristiques principales
- Écran TN de 2,8 pouces de diagonale - Meilleure direction de vision à 6 heures, polariseur EWV pour un angle plus large
- Résolution 240×320 - QVGA net, 65K couleurs
- Taille du module - 51,40 × 69,20 × 3,50 mm (L×H×T)
- Zone active - 43,20 × 57,60 mm
- Interface parallèle MCU 18 bits (8080) - rapide, compatible avec la plupart des MCU
- Luminosité - 300 cd/m² typique - excellente lisibilité en intérieur
- Rapport de contraste élevé - 500:1 typique
- Large gamme de couleurs - 55% NTSC typique
- Température de fonctionnement étendue -20℃ à +70℃
- Rétro-éclairage - 6 LED blanches, courant total de 80mA (typique)
- CI du conducteur - ILI9341V (bien supporté, mature)
- MTBF - 20 000 heures
- Conforme à la directive RoHS
Applications
- Dispositifs médicaux portables (moniteurs, outils de diagnostic)
- IHM et panneaux de contrôle industriels
- Équipement portatif de test et de mesure
- Passerelles domestiques intelligentes et panneaux de sécurité
- Affichages auxiliaires pour l'automobile
- Électronique grand public (lecteurs MP4, cadres photo numériques)
Spécifications techniques
Spécifications générales
| Paramètres | Valeur |
|---|---|
| Taille de l'écran LCD | 2,8 pouces |
| Type de panneau | Matrice active TFT a-Si, TN (normalement blanc) |
| Résolution | 240 (RVB) × 320 pixels |
| Mode d'affichage | TN / Normalement Blanc / Transmissif |
| Nombre de couleurs | 65K (6 bits par couleur) |
| Direction de visualisation | 6 heures (meilleure vue) |
| Rapport de contraste | 500 : 1 (typique) |
| Luminance (luminosité) | 300 cd/m² (typique), 350 cd/m² (min ? En fait 300 typ par rapport aux spécifications) |
| Taille du module (L×H×T) | 51,40 × 69,20 × 3,50 mm |
| Surface active (L×H) | 43,20 × 57,60 mm |
| Hauteur du pixel | 0,180 × 0,180 mm |
| CI du conducteur | ILI9341V |
| Interface | MCU parallèle 18 bits (8080) |
| Rétro-éclairage | 6 LED blanches (en parallèle ? La spécification indique 6 LED blanches, le mode de connexion n'est pas spécifié mais il est typiquement parallèle) |
| Température de fonctionnement | -20 ~ +70 °C |
| Température de stockage | -30 ~ +80 °C |
Valeurs maximales absolues
| Paramètres | Symbole | Min | Max | Unité |
|---|---|---|---|---|
| Température de fonctionnement | Haut de page | -20 | +70 | °C |
| Température de stockage | Tst | -30 | +80 | °C |
| Humidité | RH | - | 90 (à 60°C) | % |
Caractéristiques DC (Ta=25°C)
| Paramètres | Symbole | Min | Type | Max | Unité |
|---|---|---|---|---|---|
| Tension d'alimentation logique | VDD | 2.6 | 2.8 | 3.3 | V |
| Courant d'entrée | Idd | - | 25 | 36 | mA |
| Haute tension d'entrée | VIH | 0,7×VDD | - | VDD | V |
| Tension basse d'entrée | VIL | VSS | - | 0,3×VDD | V |
Caractéristiques du rétroéclairage (Ta=25°C, courant constant)
| Paramètres | Symbole | Min | Type | Max | Unité | Condition |
|---|---|---|---|---|---|---|
| Tension directe | Vf | 2.7 | 3.1 | 3.5 | V | Si=80mA |
| Courant LED (total) | Si | - | 80 | - | mA | 6 LED, courant constant |
Caractéristiques optiques (Ta=25°C, If=40mA)
| Objet | Symbole | Condition | Min | Type | Max | Unité |
|---|---|---|---|---|---|---|
| Rapport de contraste | CR | Angle normal | 400 | 500 | - | - |
| Luminance (centre) | Lv | Angle normal | 300 | 350 | - | cd/m² |
| Uniformité de la luminance | δ WHITE | - | 80 | - | - | % |
| Angle de vue (3:00/9:00) | θ | CR≥10 | 35 | 45 | - | deg |
| Angle de vue (6:00) | θ | CR≥10 | 40 | 50 | - | deg |
| Angle de vue (12:00) | θ | CR≥10 | 10 | 20 | - | deg |
| Blanc CIE (x) | Wx | Angle normal | 0.257 | 0.307 | 0.357 | - |
| Blanc CIE (y) | Wy | Angle normal | 0.269 | 0.329 | 0.369 | - |
| Rapport NTSC | S | - | - | 55.3% | - | % |
Connexion des broches d'interface (FPC 40 broches - MCU 18 bits, partielle)
26GNDMasse du système
| N° de broche. | Symbole | E/S | Description |
|---|---|---|---|
| 1-4, etc. | YU, XL, TD, XR | E/S | Signaux de l'écran tactile résistif (en option, non disponible sur le modèle de base) |
| 5 | GND | P | Masse du système |
| 6 | VDD3V | P | Alimentation logique (2,8V typique) |
| 7 | GND | P | Masse du système |
| 8-25 | DB17-DB0 | E/S | Bus de données 18 bits (18 lignes) |
| 27 | RD | I | Strobe de lecture (actif bas) |
| 28 | WRX(D/CX) | I | Strobe d'écriture (actif bas) / Sélection données/commandes |
| 29 | RS | I | Sélection du registre (1=données, 0=commande) |
| 30 | CS | I | Sélection de puce (active low) |
| 31 | RESET | I | Réinitialisation (active basse) |
| 32-33 | IM0, IM1 | I | Sélection du mode d'interface (défini pour le MCU 18 bits) |
| 34 | IOVCC | P | Alimentation E/S (1,65~3,3V) |
| 35 | GND | P | Masse du système |
| 36 | LED_A | P | Anode du rétroéclairage |
| 37-40 | LED_K1~K4 | P | Cathodes du rétroéclairage (4 des 6 LED, les autres peuvent être partagées) |
Le brochage complet à 40 broches comprend des broches tactiles et des masses supplémentaires. Les niveaux de tension de l'interface dépendent de IOVCC. Pour le mode 18 bits, DB17-DB0 sont utilisés.
Fiabilité et assurance qualité
Éléments du test de fiabilité (critères de réussite)
- Stockage à haute température : 80±2℃, 48H
- Stockage à basse température : -30±2℃, 48H
- Fonctionnement à haute température : 70±2℃, 48H
- Fonctionnement à basse température : -20±2℃, 48H
- Choc thermique : -20℃ ↔ 70℃, 30 minutes chacun, 10 cycles (implicite).
MTBF : 20 000 heures à température ambiante (25±10℃, 40±20% RH).
Jugement d'échec : Après le test, le rapport de contraste est ≥50% de la valeur initiale, il n'y a pas de défauts d'affichage et la fonctionnalité électrique/optique est complète.
Assurance qualité (selon MIL-STD-105E / GB2828)
- Niveau d'inspection : Général II, échantillonnage unique
- Défauts majeurs NQA : 0.65
- Défaut mineur NQA : 1.5
- Conditions d'essai : 25±5℃, 45±20% RH, lampe fluorescente 40W, distance d'observation 30cm, 0°~45°.
Précautions de manipulation et de stockage
- Évitez les chocs mécaniques et les chutes - le panneau de verre est fragile.
- En cas de fuite du liquide LCD, laver immédiatement la peau/les vêtements avec de l'eau et du savon ; ne pas ingérer.
- Utilisez des postes de travail reliés à la terre et des sacs antistatiques pour la manipulation et le stockage.
- Stockage : 0~35°C, 40~60% RH, dans un sac en polyéthylène scellé, pas de lumière directe du soleil.
- Soudure à la main : 320℃~350℃, max 10 secondes par pad, éviter le chauffage répété.
- Ne pas démonter ou modifier le module, sous peine d'annulation de la garantie.
Méthode d'emballage
Les modules sont placés dans des plateaux antistatiques, empilés avec une protection en mousse, fixés avec du carton et scellés dans des cartons. Des plans d'emballage détaillés sont disponibles sur demande.
Commande et assistance
Le RT028TR5T-M2 de JicTech est disponible pour les échantillons d'ingénierie et la production de masse. Pour obtenir une fiche technique complète, un dessin en 2D ou un devis, veuillez contacter notre équipe de vente B2B.
