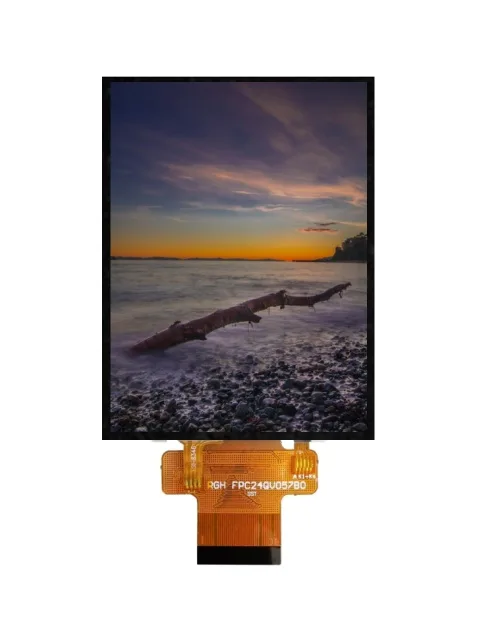

Module LCD TFT de 2,8 pouces 240×320 SPI
Apportez des visuels ultra-lumineux à votre conception intégrée avec la technologie JicTech 2.8″ TFT LCD Module. Avec une résolution de 240×320, une haute luminosité de 500 cd/m², une interface SPI simple et un profil ultra-mince de 2,35 mm, il offre des couleurs nettes de 65K. Idéal pour les appareils portables, les équipements médicaux et les IHM industrielles. Contactez JicTech pour obtenir des fiches techniques, des échantillons ou des prix en volume - prêts pour une conception immédiate.
Vue d'ensemble
Le JicTech RT028T5T-L15B est un module TFT LCD de 2,8 pouces à haute luminosité conçu pour les applications embarquées sensibles aux coûts qui nécessitent une interface simple et une excellente lisibilité. Construit sur un panneau TN (normalement blanc) avec un polariseur EWV à large vision, il offre une résolution de 240×320 pixels (QVGA), 65K couleurs, et une direction de vision optimale à 12 heures. L'interface SPI (3 fils plus contrôle) minimise l'utilisation de GPIO et simplifie la connexion à la plupart des microcontrôleurs. Avec une luminosité typique de 500 cd/m², un rapport de contraste de 500:1 et une faible épaisseur de 2,35 mm, ce module est idéal pour les appareils portatifs, les moniteurs médicaux, les terminaux portables, les panneaux de contrôle industriels et l'électronique grand public.
Caractéristiques principales
- Écran TN de 2,8 pouces de diagonale - 12 heures : meilleure direction d'observation, polariseur EWV pour un angle plus large
- Résolution 240×320 - QVGA net, 65K couleurs
- Taille du module - 50,0 × 69,2 × 2,35 mm (L×H×T)
- Zone active - 43,2 × 57,6 mm
- Interface SPI (3 fils + contrôle) - faible nombre de broches, intégration facile du MCU
- Très haute luminosité - 500 cd/m² typique - excellent pour l'intérieur et l'extérieur ombragé
- Rapport de contraste élevé - 500:1 typique
- Température de fonctionnement étendue -20℃ à +70℃
- Rétro-éclairage - 4 LED blanches (série), courant total de 80mA
- CI du conducteur - ILI9341 (bien soutenu, mature)
- Conforme à la directive RoHS
Applications
- Dispositifs médicaux portables (moniteurs, outils de diagnostic)
- IHM et panneaux de contrôle industriels
- Équipement portatif de test et de mesure
- Passerelles domestiques intelligentes et panneaux de sécurité
- Affichages auxiliaires pour l'automobile
- Électronique grand public (lecteurs MP4, cadres photo numériques)

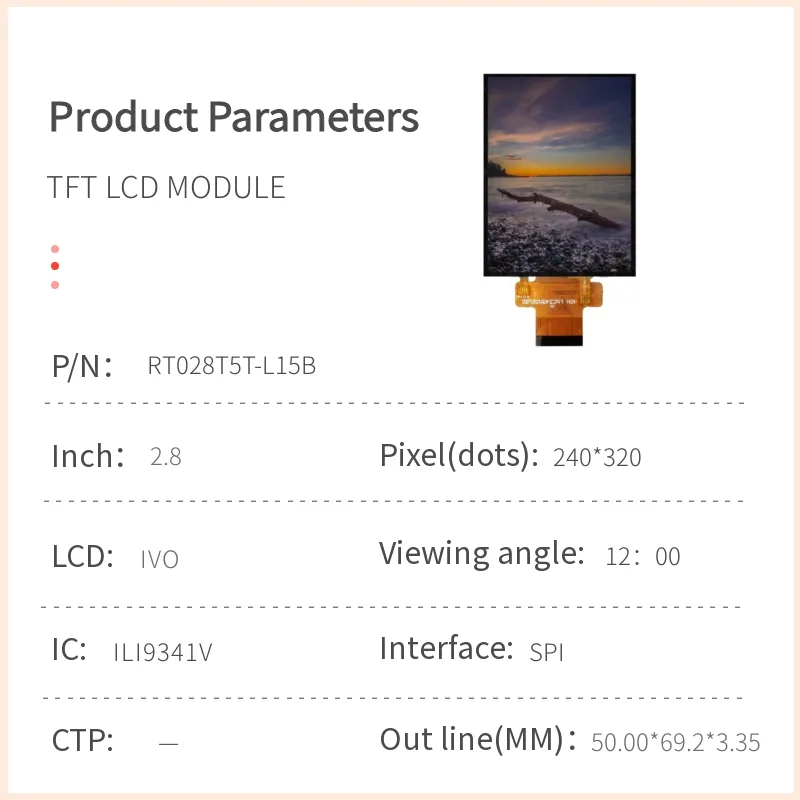

Spécifications techniques
Spécifications générales
| Paramètres | Valeur |
|---|---|
| Taille de l'écran LCD | 2,8 pouces |
| Type de panneau | Matrice active TFT a-Si, TN (normalement blanc) |
| Résolution | 240 (RVB) × 320 pixels |
| Mode d'affichage | TN / Normalement Blanc / Transmissif |
| Nombre de couleurs | 65K (6 bits par couleur) |
| Direction de visualisation | 12 heures |
| Rapport de contraste | 500 : 1 (typique) |
| Luminance (luminosité) | 500 cd/m² (typique) |
| Taille du module (L×H×T) | 50,00 × 69,20 × 2,35 mm (±0,2) |
| Surface active (L×H) | 43,20 × 57,60 mm |
| Hauteur du pixel | 0,180 × 0,180 mm |
| CI du conducteur | ILI9341V |
| Interface | SPI (3 fils + broches de contrôle) |
| Rétro-éclairage | 4 LED blanches (connexion en série) |
| Température de fonctionnement | -20 ~ +70 °C |
| Température de stockage | -30 ~ +80 °C |
Valeurs maximales absolues
| Paramètres | Symbole | Min | Max | Unité |
|---|---|---|---|---|
| Température de fonctionnement | Haut de page | -20 | +70 | °C |
| Température de stockage | Tst | -30 | +80 | °C |
| Humidité | RH | - | 90 (à 60°C) | % |
Caractéristiques DC (Ta=25°C)
| Paramètres | Symbole | Min | Type | Max | Unité |
|---|---|---|---|---|---|
| Tension d'alimentation logique | VDD | 2.8 | 3.3 | 3.6 | V |
| Courant d'entrée | Idd | - | 25 | 36 | mA |
| Haute tension d'entrée | VIH | 0,7×VDD | - | VDD | V |
| Tension basse d'entrée | VIL | VSS | - | 0,3×VDD | V |
Caractéristiques du rétroéclairage (Ta=25°C, courant constant)
| Paramètres | Symbole | Min | Type | Max | Unité | Condition |
|---|---|---|---|---|---|---|
| Tension directe | Vf | 2.7 | 3.1 | 3.5 | V | Si=80mA |
| Courant LED (total) | Si | - | 80 | - | mA | Courant constant |
Caractéristiques optiques (Ta=25°C, If=40mA)
| Objet | Symbole | Condition | Min | Type | Max | Unité |
|---|---|---|---|---|---|---|
| Rapport de contraste | CR | Angle normal | 400 | 500 | - | - |
| Luminance (centre) | Lv | Angle normal | 230 | 250 | - | cd/m² |
| Uniformité de la luminance | δ WHITE | - | 80 | - | - | % |
| Angle de vue (3:00) | θL | CR≥10 | 35 | 45 | - | deg |
| Angle de vue (9:00) | θR | CR≥10 | 35 | 45 | - | deg |
| Angle de vue (6:00) | θU | CR≥10 | 40 | 50 | - | deg |
| Angle de vue (12:00) | θD | CR≥10 | 10 | 20 | - | deg |
| Blanc CIE (x) | Wx | Angle normal | - | 0.307 | - | - |
| Blanc CIE (y) | Wy | Angle normal | - | 0.329 | - | - |
| Rapport NTSC | S | - | - | 55.3% | - | % |
Remarque : la luminance dans le tableau optique (250 cd/m² typique) est mesurée à un courant de rétroéclairage inférieur (40 mA). Au courant nominal de 80mA, la luminance atteint 500 cd/m² comme indiqué dans les spécifications générales.
Connexion des broches d'interface (FPC 15 broches - SPI)
| N° de broche. | Symbole | E/S | Description |
|---|---|---|---|
| 1 | GND | P | Masse du système |
| 2 | LED_A | P | Anode du rétroéclairage |
| 3-6 | LED_K1~K4 | P | Cathodes du rétroéclairage (4 LED en série) |
| 7 | SDO | O | Sortie de données en série (SPI) |
| 8 | SDI | E/S | Entrée de données en série |
| 9 | SCL | I | Horloge SPI |
| 10 | CS | I | Sélection de puce (active low) |
| 11 | RS | I | Sélection données/commande (1=données, 0=commande) |
| 12 | IOVCC | P | Alimentation E/S (1,8~3,3V) |
| 13 | VCI | P | Alimentation analogique (2,8~3,3V) |
| 14 | RESET | I | Réinitialisation (active basse) |
| 15 | NC | - | Pas de connexion |
Fiabilité et assurance qualité
Éléments du test de fiabilité (critères de réussite)
- Stockage à haute température : 80±2℃, 48H
- Stockage à basse température : -30±2℃, 48H
- Fonctionnement à haute température : 70±2℃, 48H
- Fonctionnement à basse température : -20±2℃, 48H
- Choc thermique : -20℃ ↔ 70℃, 30 minutes chacun, 10 cycles.
- Test ESD : Air ±6kV / Contact ±4kV, 330Ω/150pF, 5 points chacun
MTBF : 20 000 heures à température ambiante (25±10℃, 40±20% RH).
Jugement d'échec : Après le test, le rapport de contraste est ≥50% de la valeur initiale, il n'y a pas de défauts d'affichage et la fonctionnalité électrique/optique est complète.
Assurance qualité (selon MIL-STD-105E / GB2828)
- Niveau d'inspection : Général II, échantillonnage unique
- Défauts majeurs NQA : 0.65
- Défaut mineur NQA : 1.5
- Conditions d'essai : 25±5℃, 45±20% RH, lampe fluorescente 40W, distance de visualisation 30cm, 0°~45° gauche/droite/haut/bas.
Précautions de manipulation et de stockage
- Évitez les chocs mécaniques et les chutes - le panneau de verre est fragile.
- En cas de fuite du liquide LCD, laver immédiatement la peau/les vêtements avec de l'eau et du savon ; ne pas ingérer.
- Utilisez des postes de travail reliés à la terre et des sacs antistatiques pour la manipulation et le stockage.
- Stockage : 0~35°C, 40~60% RH, dans un sac en polyéthylène scellé, pas de lumière directe du soleil.
- Soudure à la main : 320℃~350℃, max 10 secondes par pad, éviter le chauffage répété.
- Ne pas démonter ou modifier le module.
Méthode d'emballage
Les modules sont placés dans des plateaux antistatiques, empilés avec une protection en mousse, fixés avec du carton et scellés dans des cartons. Des plans d'emballage détaillés sont disponibles sur demande.
Commande et assistance
Le RT028T5T-L15B de JicTech est disponible pour les échantillons d'ingénierie et la production de masse. Pour obtenir une fiche technique complète, un dessin en 2D ou un devis, veuillez contacter notre équipe de vente B2B.
Télécharger le manuel du produit : FULL-SPEC-RT028T5T-L15B
