Module d'affichage LCD TFT haute luminosité de 10,1 pouces, offrant une résolution de 1 024 × 600 avec un format 16:9, une interface MIPI DSI à 4 voies et une conception lisible en plein soleil. Circuit intégré de commande EK79007AD3 + EK73217BCGA offrant des angles de vision complets de 85°, une surface antireflet et une large plage de températures de fonctionnement (de -20 °C à +70 °C). Rétroéclairage LED haute luminosité d’une durée de vie de 50 000 heures. Idéal pour les écrans automobiles, les bornes d'affichage extérieures, les interfaces homme-machine (IHM) industrielles et les instruments portables nécessitant une excellente visibilité en présence d'une forte lumière ambiante.

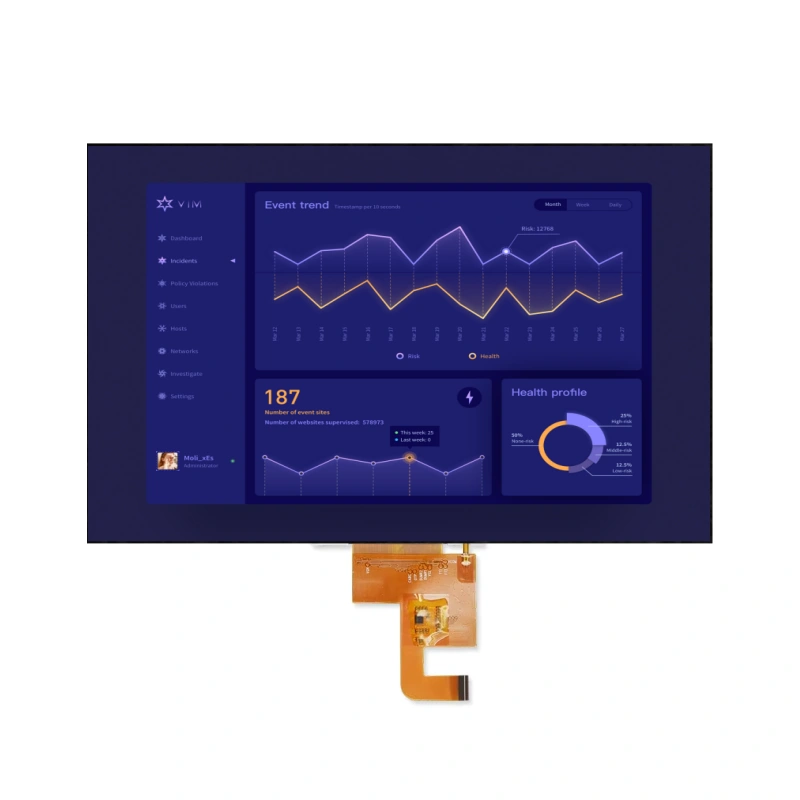

Module LCD TFT haute luminosité de 10,1 pouces – 1 024 × 600 avec interface MIPI à 4 voies

Ce module LCD TFT haute luminosité de 10,1 pouces offre une résolution de 1 024 × 600 pixels, un format 16:9 et une interface MIPI DSI à 4 voies. Doté d’un rétroéclairage haute luminosité pour une lisibilité optimale en plein soleil, cet écran est spécialement conçu pour les applications automobiles, les bornes d’affichage extérieures et les terminaux IHM industriels nécessitant une visibilité claire dans des conditions de forte luminosité ambiante. Sa surface antireflet, sa conception robuste de l'alimentation (avec des rails dédiés AVDD, VGH, VGL et VCOMI) et sa large plage de températures de fonctionnement (de -20 °C à +70 °C) en font un choix exceptionnel pour les environnements extérieurs et automobiles exigeants.

Caractéristiques principales

Conception à haute luminosité – Écran lisible en plein soleil, optimisé pour les applications en extérieur et dans le secteur automobile
Format d'image 16:9 (large) – Une résolution de 1 024 × 600, idéale pour les interfaces homme-machine (IHM) à écran large et les applications vidéo
Interface MIPI DSI à 4 voies – Interface série haut débit permettant une intégration transparente avec les processeurs d'application modernes
Angles de visionnage complets – Angles de vision de 85°/85°/85°/85° pour une qualité d'image constante sous tous les angles
Surface antireflet – Réduit les reflets pour une meilleure lisibilité en cas de forte luminosité ambiante
Température de fonctionnement étendue – De -20 °C à +70 °C pour les environnements extérieurs et automobiles exigeants
Normalement noir TFT – Un excellent contraste et des noirs profonds pour des images éclatantes
Rétroéclairage LED d'une durée de vie de 50 000 heures – Un éclairage fiable et durable pour prolonger la durée de vie du produit
Circuits intégrés de commande EK79007AD3 + EK73217BCGA – Solution de pilote à double puce haute performance optimisée pour les écrans TFT
Orientation flexible de l'écran – Broches UPDN et SHLR pour le contrôle de la direction de balayage vertical/horizontal
Prise en charge du mode veille – Broche STBYB pour le mode veille à faible consommation
Pas d'écran tactile – Solution économique pour les applications ne nécessitant pas d'interaction tactile

Haute luminosité et lisibilité en plein soleil : un atout majeur

Ce module d'affichage est doté d'un rétroéclairage LED à haute luminosité, offrant une visibilité exceptionnelle même en plein soleil. Ses principaux avantages sont les suivants :

Lisible en plein soleil – Optimisé pour une utilisation en extérieur, dans le secteur automobile et dans des environnements très lumineux
Température de fonctionnement étendue – De -20 °C à +70 °C pour des performances fiables dans des conditions extrêmes
Surface antireflet – Réduit les reflets pour garantir une bonne lisibilité dans les environnements très lumineux
Format écran large 16:9 – Idéal pour les systèmes d'infodivertissement automobile et les interfaces homme-machine (IHM) à écran large
Conception d'une alimentation électrique robuste – Plusieurs lignes d'alimentation (AVDD, VGH, VGL, VCOMI) garantissent un fonctionnement stable de l'écran
Contrôle flexible de la numérisation – Broches UPDN et SHLR permettant de personnaliser l'orientation de l'écran

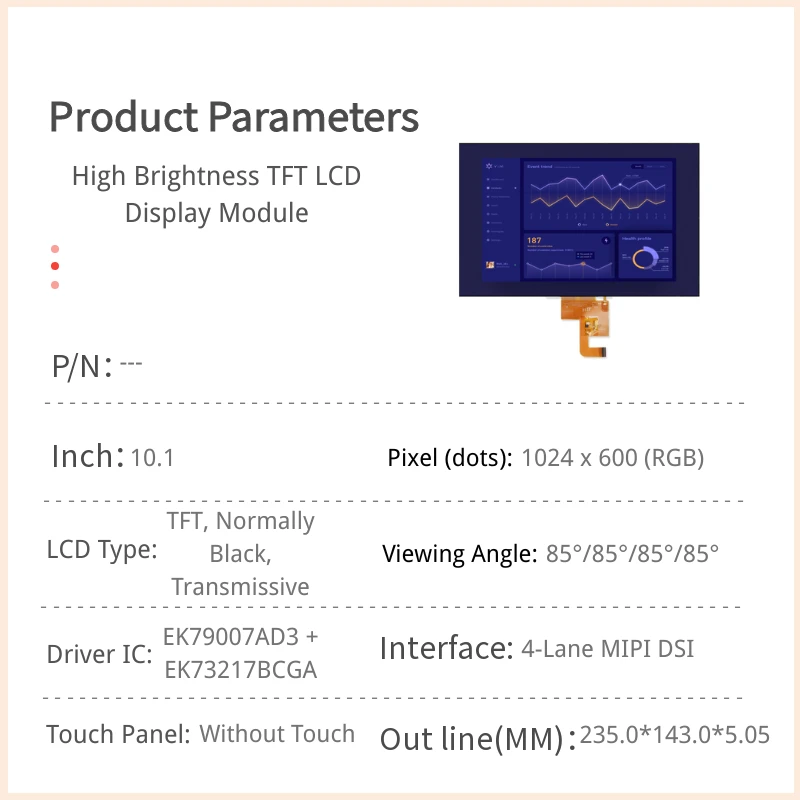

Spécifications techniques

Paramètres	Spécifications
Taille	10,1 pouces de diagonale
Matrice à points	1 024 x RVB x 600
Dimensions du module	235,0 x 143,0 x 5,05 mm
Zone active	222,72 x 125,28 mm
Hauteur du pixel	0,2175 × 0,2088 mm
Rapport d'aspect	16:9
Type d'écran LCD	TFT, normalement noir, transmissif
Angle de vue	85°/85°/85°/85° (complet)
Interface	MIPI DSI à 4 voies
CI du conducteur	EK79007AD3 + EK73217BCGA ou équivalent
Type de rétroéclairage	LED, blanc en mode normal (haute luminosité)
Écran tactile	Sans écran tactile
Traitement de surface	Anti-éblouissement
Luminance (luminosité)	Haute luminosité (lisible en plein soleil)
Température de fonctionnement	De -20°C à +70°C
Température de stockage	De -30°C à +80°C
Alimentation numérique (VDD)	1,71 V ~ 1,89 V (typ. 1,8 V)
Alimentation analogique (AVDD)	9,89 V ~ 10,5 V (typ. 10,2 V)
Tension d'activation de la porte (VGH)	19,4 V ~ 20,6 V (valeur typique : 20,0 V)
Tension de désactivation de la porte (VGL)	-10,3 V ~ -9,7 V (valeur typique : -10,0 V)
Tension commune (VCOMI)	4,0 V ~ 4,6 V (typ. 4,3 V)
Durée de vie des LED	50 000 heures

Interface à broches

Épingle	Symbole	Fonction
1-2	VLED+	Anode LED
3	VGH	Alimentation positive pour TFT (20 V)
4	VGL	Alimentation négative pour TFT (-10 V)
5	MISE À JOUR	Commande de balayage de la porte (montée/descente)
6	SHLR	Contrôle de la séquence source gauche/droite
7-8	VLED-	Cathode de la LED
9	AVDD	Alimentation analogique (10,2 V)
10,13,16,19,22,25	GND	Digital Ground
11	D3P	Ligne de données MIPI 3 positive
12	D3N	Voie de données MIPI 3 négative
14	D2P	Ligne de données MIPI 2 positive
15	D2N	Voie de données MIPI 2 négative
17	CLKP	Horloge MIPI positive
18	CLKN	Horloge MIPI négative
20	D1P	Ligne de données MIPI 1 positive
21	D1N	Voie de données MIPI 1 négative
23	D0P	Voie de données MIPI 0 positive
24	D0N	Voie de données MIPI 0 négative
26	STBYB	Contrôle du mode veille
27	RESET	Réinitialisation globale (niveau bas actif)
28-29	VDD	Alimentation numérique (1,8 V)
30	VCOMI	Tension commune (4,3 V)

Applications

Ce module LCD TFT à haute luminosité est spécialement conçu pour les applications en extérieur, dans le secteur automobile et dans le secteur industriel, où une lisibilité optimale en plein soleil est indispensable :

Écrans pour l'automobile – Systèmes d'infodivertissement, tableaux de bord et panneaux d'information du véhicule devant être lisibles en plein soleil
Kiosques extérieurs – Bornes en libre-service, distributeurs de billets et écrans d'orientation
Panneaux de contrôle industriels – Interfaces homme-machine (IHM) dans des environnements industriels et extérieurs très lumineux
Électronique marine – Systèmes de navigation et écrans de commande sur les bateaux et les navires
GPS et systèmes de navigation – Écrans de navigation pour l'automobile et la marine
Instruments portables – Appareils portables nécessitant une excellente visibilité en extérieur
Affichage numérique – Publicité extérieure et panneaux d'information

Options de personnalisation

Nous proposons des solutions personnalisées et flexibles pour répondre aux exigences spécifiques de chaque projet :

Écran tactile – Intégration d'une écran tactile résistif ou capacitif disponible sur demande
Luminosité – Niveaux de luminosité personnalisables adaptés à différents environnements extérieurs et intérieurs
Interface – Différentes options d'interface sont disponibles en fonction des besoins
FPC – Longueur, type de connecteur et brochage du FPC personnalisables
Température de fonctionnement – Versions disponibles avec une plage de températures étendue
Traitement de surface – Traitements de surface en option, notamment un traitement antireflet ou un revêtement dur
Collage optique – Pour une meilleure lisibilité en extérieur et une plus grande résistance
Assemblage LCM – Solutions sur mesure d'intégration mécanique et de boîtiers disponibles
Orientation de l'écran – Les broches UPDN et SHLR peuvent être configurées pour une orientation d'affichage personnalisée

Guide de sélection

Lorsque vous choisissez ce module LCD TFT haute luminosité pour votre projet, tenez compte des facteurs suivants :

Lisibilité à la lumière du soleil – Le rétroéclairage à haute luminosité garantit une excellente visibilité dans les applications extérieures et automobiles
Résolution d'écran – 1 024 × 600 avec un format d'image 16:9, idéal pour les interfaces homme-machine (IHM) à écran large et les applications vidéo
Compatibilité des interfaces – Le MIPI DSI à 4 voies nécessite un processeur hôte prenant en charge le MIPI ; assurez-vous que votre SoC dispose d'un nombre suffisant de voies de données
Exigences en matière d'alimentation électrique – Plusieurs tensions d'alimentation requises : VDD (1,8 V), AVDD (10,2 V), VGH (20 V), VGL (-10 V) et VCOMI (4,3 V)
Orientation de l'écran – Les broches UPDN et SHLR permettent de configurer matériellement le sens de balayage, ce qui offre une grande souplesse de montage
Mode veille – La broche STBYB permet un fonctionnement en veille à faible consommation d'énergie, idéal pour les conceptions écoénergétiques
Environnement d'exploitation – Plage de température comprise entre -20 °C et +70 °C, adaptée aux applications automobiles et en extérieur
Intégration tactile – Écran tactile non fourni, mais disponible en option de personnalisation
Espace de montage – Dimensions du module : 235,0 x 143,0 mm, épaisseur : 5,05 mm ; vérifiez les jeux mécaniques dans votre conception

Questions fréquemment posées

En quoi cet écran est-il dit “ à haute luminosité ” et “ lisible en plein soleil ” ?

Cet écran est doté d'un rétroéclairage LED haute luminosité, offrant une excellente lisibilité en plein soleil pour les applications en extérieur et dans le secteur automobile.

Quels sont les angles de vision de cet écran ?

Cet écran offre des angles de vision complets de 85°/85°/85°/85°, garantissant une qualité d'image constante sous tous les angles.

Ce module est-il équipé d'un écran tactile ?

Non, cette version ne comprend pas d'écran tactile. Il s'agit d'un module destiné uniquement à l'affichage. L'intégration d'un écran tactile est disponible en option de personnalisation.

Quelle interface cet écran utilise-t-il ?

Ce module utilise une interface MIPI DSI à 4 voies avec des paires différentielles d'horloge et de données pour la transmission vidéo à haut débit.

Quelles alimentations électriques sont nécessaires pour ce module ?

Ce module nécessite plusieurs tensions d'alimentation : VDD (1,71 V à 1,89 V) pour la partie numérique, AVDD (9,89 V à 10,5 V) pour la partie analogique, VGH (19,4 V à 20,6 V) pour la grille en position « ON », VGL (-10,3 V à -9,7 V) pour la grille désactivée, et VCOMI (4,0 V à 4,6 V) pour la tension commune.

À quoi servent les broches UPDN et SHLR ?

La broche UPDN contrôle le sens de balayage (haut/bas) de la grille, tandis que la broche SHLR contrôle la séquence gauche/droite de la source, ce qui permet une configuration flexible de l'orientation de l'écran.

À quoi sert la broche STBYB ?

La broche STBYB contrôle le fonctionnement en mode veille afin d'économiser de l'énergie lorsque l'écran n'est pas utilisé activement.

Quelle est la durée de vie du rétroéclairage LED ?

Le rétroéclairage LED a une durée de vie typique de 50 000 heures à 25 °C.

Pouvez-vous nous fournir des échantillons ?

Oui, des échantillons sont disponibles à des fins d'évaluation. Veuillez nous faire part de vos besoins via le formulaire de demande d'échantillons.

Existe-t-il une assistance pour les conducteurs ?

Oui, nous fournissons le code d'initialisation, les fiches techniques et une assistance technique pour l'intégration. Les circuits intégrés de commande EK79007AD3 et EK73217BCGA bénéficient d'un bon niveau de prise en charge, avec des bibliothèques de pilotes facilement accessibles.

Quelle est la quantité minimale de commande (MOQ) pour la production en série ?

La quantité minimale de commande (MOQ) dépend des configurations spécifiques. Veuillez contacter notre équipe commerciale pour obtenir des informations actualisées sur la MOQ.
