2,8-Zoll-TFT-LCD-Modul 240×320 4-Draht-SPI
Aktualisieren Sie Ihr HMI mit dem JicTech 2.8″ IPS TFT LCD Modul. Mit einer Auflösung von 240×320, einer hohen Helligkeit von 400 cd/m², einem extrem weiten Betrachtungswinkel von 80° und einer einfachen 4-Draht-SPI-Schnittstelle liefert er lebendige Farben in einem kompakten Gehäuse. 800:1 Kontrast, 60% NTSC und breiter Temperaturbereich. Wenden Sie sich an JicTech, um Datenblätter, Muster oder Mengenpreise zu erhalten - bereit für den sofortigen Design-In.
Übersicht

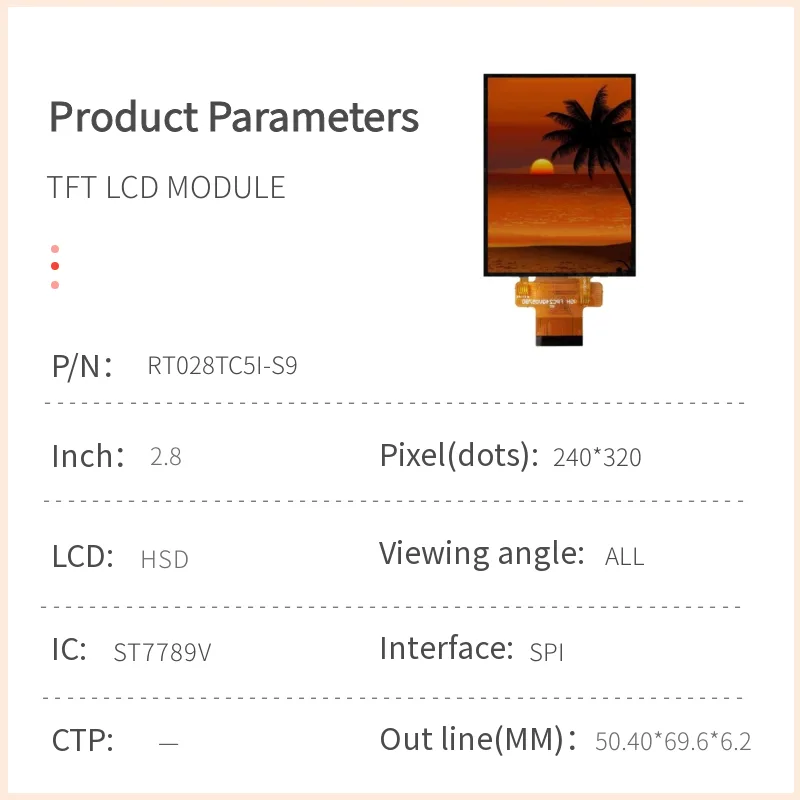

Das JicTech RT028TC5I-S9 ist ein 2,8-Zoll-TFT-LCD-Modul mit hoher Helligkeit, das für eingebettete Anwendungen entwickelt wurde, die lebendige Farben, große Betrachtungswinkel und eine einfache serielle Schnittstelle erfordern. Aufgebaut auf einem IPS-Panel (normalerweise schwarz), bietet es eine Auflösung von 240×RGB×320 Pixeln (QVGA), 262K Farben und 80° volle Blickwinkel in alle Richtungen. Die 4-Draht-SPI-Schnittstelle minimiert die Anzahl der Pins und vereinfacht den Anschluss an die meisten Mikrocontroller. Mit einer typischen Helligkeit von 400 cd/m², einem Kontrastverhältnis von 800:1 und einer robusten Gesamtdicke von 6,2 mm ist dieses Modul ideal für Handheld-Geräte, medizinische Geräte, tragbare Terminals, industrielle Bedienfelder und Unterhaltungselektronik.
Wesentliche Merkmale
- IPS-Panel mit 2,8” Diagonale - 80° Betrachtungswinkel (links/rechts/oben/unten)
- 240×320 Auflösung - scharfes QVGA, 262K Farben
- Größe des Moduls - 50,40 × 69,60 × 6,20 mm (B×H×T)
- Aktiver Bereich - 43,20 × 57,60 mm
- 4-Draht-SPI-Schnittstelle - geringe Pinanzahl, einfache Integration
- Hohe Helligkeit - 400 cd/m² typisch (mindestens 300 cd/m²) - hervorragende Lesbarkeit in Innenräumen
- Hohes Kontrastverhältnis - 800:1 typisch
- Reaktionszeit - 30ms typisch (Tr+Tf)
- Große Farbskala - 60% NTSC typisch
- Breite Betriebstemperatur -20℃ bis +70℃
- Hintergrundbeleuchtung - 4 weiße LEDs (parallel), 80mA Gesamtstrom
- Treiber-IC - ST7789V2-G4-A (gut unterstützt, ausgereift)
- MTBF - 30.000 Stunden
- RoHS-konform
Anwendungen
- Tragbare medizinische Geräte (Patientenmonitore, Diagnosegeräte)
- Industrielle HMIs und Bedienfelder
- Handgehaltene Prüf- und Messgeräte
- Smart Home Gateways und Sicherheitspanels
- Hilfsanzeigen für Kraftfahrzeuge
- Unterhaltungselektronik (MP4-Player, digitale Bilderrahmen)
Technische Daten
Allgemeine Spezifikationen
| Parameter | Wert |
|---|
LCD-Größe2,8 ZollPaneltypa-Si TFT-Aktivmatrix, IPS (Normalerweise schwarz)Auflösung240 (RGB) × 320 PixelAnzeigemodusIPS / Normalerweise schwarz / TransmissivAnzahl der Farben262K (6-bit pro Farbe)BlickrichtungAlles (80° typisch, CR≥10)Kontrastverhältnis800 : 1 (typisch)Luminanz (Helligkeit)400 cd/m² (typisch), 300 cd/m² (min)Modulgröße (B×H×T)50.40 × 69,60 × 6,20 mmAktive Fläche (B×H)43,20 × 57,60 mmPixelabstand0,18 × 0,18 mmTreiber ICST7789V2-G4-ASchnittstelle4-Draht-SPIBacklight4 weiße LEDs (Parallelschaltung)Betriebstemperatur-20 ~ +70 °CLagerungstemperatur-30 ~ +80 °C
Absolute Maximalwerte
| Parameter | Symbol | Min | Max | Einheit |
|---|---|---|---|---|
| Betriebstemperatur | Top | -20 | +70 | °C |
| Lagertemperatur | Tst | -30 | +80 | °C |
| Luftfeuchtigkeit | RH | - | 90 (bei 60°C) | % |
DC-Eigenschaften (Ta=25°C)
| Parameter | Symbol | Min | Typ | Max | Einheit |
|---|---|---|---|---|---|
| Logik-Versorgungsspannung | VDD | 2.8 | 3.3 | 3.6 | V |
| Eingangsstrom | Idd | - | 12 | - | mA |
| Eingang Hochspannung | VIH | 0,7×VDD | - | VDD | V |
| Eingang Niederspannung | VIL | VSS | - | 0,3×VDD | V |
Eigenschaften der Hintergrundbeleuchtung (Ta=25°C, konstanter Strom)
| Parameter | Symbol | Min | Typ | Max | Einheit | Zustand |
|---|---|---|---|---|---|---|
| Durchlassspannung | Vf | 2.8 | 2.9 | 3.0 | V | Wenn=80mA |
| Vorwärtsstrom | Wenn | - | 80 | 100 | mA | Konstanter Strom |
Optische Eigenschaften (Ta=25°C, If=80mA)
| Artikel | Symbol | Zustand | Min | Typ | Max | Einheit |
|---|---|---|---|---|---|---|
| Kontrastverhältnis | CR | Normaler Winkel | - | 800 | - | - |
| Leuchtdichte (Mitte) | Lv | Normaler Winkel | 300 | 400 | - | cd/m² |
| Gleichmäßigkeit der Leuchtdichte | δ WEISS | - | 80 | - | - | % |
| Reaktionszeit (Tr+Tf) | - | TC=25°C | - | 30 | 40 | ms |
| Betrachtungswinkel (alle Richtungen) | θ | CR≥10 | - | 80 | - | deg |
| Weiß CIE (x,y) | Wx, Wy | Normaler Winkel | 0.24,0.25 | 0.29,0.30 | 0.34,0.35 | - |
| NTSC-Verhältnis | S | - | - | 60% | - | % |
Schnittstellen-Pin-Anschluss (11-poliger FPC - 4-Draht-SPI)
| Stift Nr. | Symbol | E/A | Beschreibung |
|---|---|---|---|
| 1 | GND | P | Erdung des Systems |
| 2 | UHR | I | SPI-Takteingang |
| 3 | GND | P | Erdung des Systems |
| 4 | SDI | E/A | SPI-Daten ein/aus |
| 5 | RS | I | Daten/Befehlsauswahl (1=Daten, 0=Befehl) |
| 6 | RESET | I | Reset (aktiv niedrig) |
| 7 | CS | I | Chipauswahl (aktiv niedrig) |
| 8 | GND | P | Erdung des Systems |
| 9 | VCC | P | Stromversorgung (2.8~3.3V) |
| 10 | LEDA | P | Anode der Hintergrundbeleuchtung |
| 11 | LEDK | P | Kathode der Hintergrundbeleuchtung |
Die vollständige 11-polige Pinbelegung enthält einen zusätzlichen GND an Pin 8. Beachten Sie, dass Pin 10 im Dokument auch wieder GND aufführt - das genaue FPC-Layout finden Sie im Datenblatt.
Verlässlichkeit und Qualitätssicherung
Zuverlässigkeitsprüfungen (Kriterien für das Bestehen)
- Lagerung bei hohen Temperaturen: 80±2℃, 48H
- Lagerung bei niedrigen Temperaturen: -30±2℃, 48H
- Betrieb bei hohen Temperaturen: 70±2℃, 48H
- Betrieb bei niedrigen Temperaturen: -20±2℃, 48H
- Thermoschock: -20℃ ↔ 70℃, jeweils 30min, 10 Zyklen
- ESD-Test: Luft ±6kV / Kontakt ±4kV, 330Ω/150pF, jeweils 5 Punkte
MTBF: 30.000 Stunden bei Raumtemperatur (25±10℃, 40±20% RH).
Misserfolgsurteil: Nach dem Test: Kontrastverhältnis ≥50% des Ausgangswerts, keine Anzeigefehler und volle elektrische/optische Funktionalität.
Qualitätssicherung (gemäß MIL-STD-105E / GB2828)
- Inspektionsniveau: Allgemein II, einmalige Probenahme
- Hauptfehler AQL: 0.65
- Kleiner Fehler AQL: 1.5
- Testbedingungen: 25±5℃, 45±20% RH, 40W Leuchtstofflampe, 30cm Betrachtungsabstand, 0°~45°
Informationen zur Verpackung: 10 Stück pro Tablett × 16 Tabletts pro Karton = 160 Stück/Karton. Fenster/LCD-Neigungswinkel ≤0,3°.
Vorsichtsmaßnahmen für Handhabung und Lagerung
- Vermeiden Sie mechanische Stöße oder Fallenlassen - die Glasscheibe ist zerbrechlich.
- Wenn LCD-Flüssigkeit ausläuft, Haut/Kleidung sofort mit Wasser und Seife waschen; nicht einnehmen.
- Verwenden Sie geerdete Arbeitsplätze und antistatische Taschen für die Handhabung und Lagerung.
- Lagerung: 0~35°C, 40~60% RH, in versiegeltem Polyethylenbeutel, kein direktes Sonnenlicht.
- Handlöten: 320℃~350℃, max. 10 Sekunden pro Pad, wiederholtes Erhitzen vermeiden.
- Das Modul darf nicht zerlegt oder verändert werden.
Verpackungsmethode
Die Module werden in antistatische Trays (10 Stück/Tray) gelegt, gestapelt (16 Trays), mit Schaumstoff und Karton fixiert und in Kartons (160 Stück/Karton) versiegelt. Detaillierte Verpackungszeichnungen sind auf Anfrage erhältlich.
Bestellung & Support
Der JicTech RT028TC5I-S9 ist für technische Muster und die Massenproduktion verfügbar. Für ein vollständiges Datenblatt, eine 2D-Zeichnung oder ein Angebot kontaktieren Sie bitte unser B2B-Vertriebsteam.
