2,8-Zoll-TFT-LCD-Modul 240×320 SPI+RGB mit resistivem Touch
Erweitern Sie Ihr eingebettetes System um ein helles, berührungsempfindliches Display mit dem JicTech 2,8″ TFT-LCD-Modul. Mit einer Auflösung von 240×320 Pixeln, einer Helligkeit von 300 cd/m², einer flexiblen SPI+18-Bit-RGB-Schnittstelle und einem 4-Draht-Resistiv-Touch liefert er gestochen scharfe Bilder und zuverlässige Eingaben. Ultrakompaktes 3,8-mm-Profil, 500:1-Kontrast und 55% NTSC. Wenden Sie sich an JicTech, um Datenblätter, Muster oder Mengenpreise zu erhalten - bereit für den sofortigen Design-In.
Übersicht

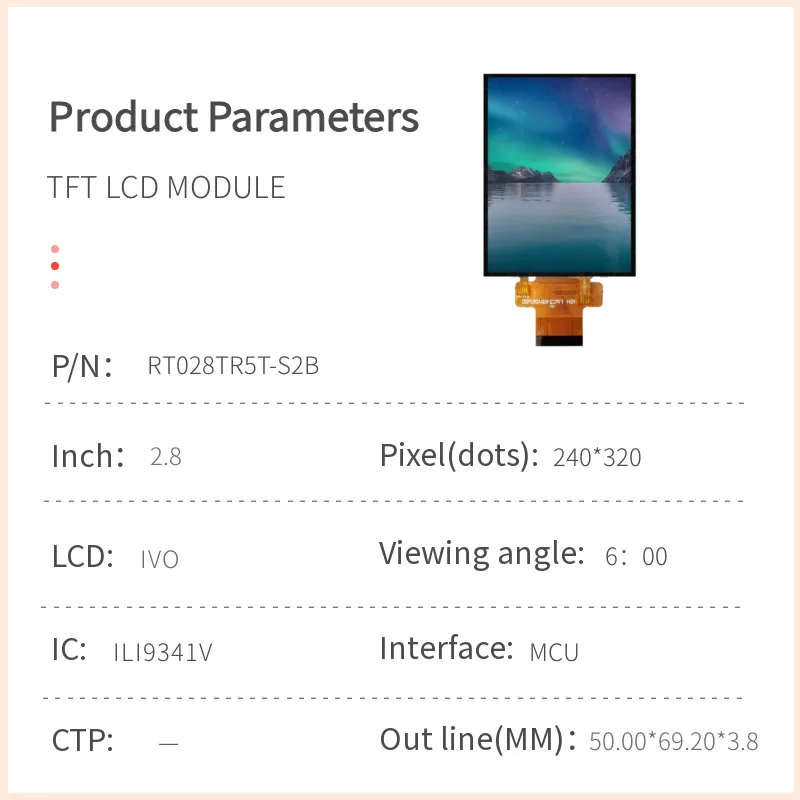

Das JicTech RT028TR5T-S2B ist ein vielseitiges 2,8-Zoll-TFT-LCD-Modul für eingebettete Anwendungen, die ein helles Display, flexible Schnittstellenoptionen und eine integrierte Toucheingabe erfordern. Es basiert auf einem TN-Panel (normalerweise weiß) und bietet eine Auflösung von 240×RGB×320 Pixeln (QVGA), 65K Farben und eine optimale Blickrichtung bei 6 Uhr. Die duale SPI+18-Bit-RGB-Schnittstelle ermöglicht eine einfache Konfiguration und einen schnellen Videodatentransfer und eignet sich für eine breite Palette von MCUs und Prozessoren. Ein integriertes 4-Draht-Resistiv-Touchpanel sorgt für eine zuverlässige Eingabe auch mit Handschuhen. Mit einer Helligkeit von 300 cd/m², einem Kontrastverhältnis von 500:1 und einer kompakten Gesamtdicke von 3,8 mm ist dieses Modul ideal für Handheld-Geräte, medizinische Geräte, tragbare Terminals, industrielle Bedienfelder und Unterhaltungselektronik.
Wesentliche Merkmale
- TN-Panel mit 2,8” Diagonale - 6 Uhr beste Blickrichtung
- 240×320 Auflösung - scharfes QVGA, 65K Farben
- Größe des Moduls - 50,0 × 69,2 × 3,8 mm (B×H×T)
- Aktiver Bereich - 43,2 × 57,6 mm
- Flexible Schnittstelle - SPI + 18-bit RGB (parallel) - Befehl über SPI, Video über RGB
- Helligkeit - 300 cd/m² typisch - gut lesbar in Innenräumen und im Schatten im Freien
- Hohes Kontrastverhältnis - 500:1 typisch
- Schnelle Reaktionszeit - 16ms typisch (Tr+Tf)
- Integrierter 4-Draht-Resistiv-Touch - zuverlässige, handschuhfreundliche, blendfreie Oberfläche optional
- Breite Betriebstemperatur -20℃ bis +70℃
- Hintergrundbeleuchtung - 6 weiße LEDs (parallel), 90mA Gesamtstrom
- Treiber-IC - ILI9341V (gut unterstützt, ausgereift)
- MTBF - 20.000 Stunden
- RoHS-konform
Anwendungen
- Tragbare medizinische Geräte (Patientenmonitore, Diagnosegeräte)
- Industrielle HMIs und Bedienfelder
- Handgehaltene Prüf- und Messgeräte
- Smart Home Gateways und Sicherheitspanels
- Hilfsanzeigen für Kraftfahrzeuge
- Unterhaltungselektronik mit Touch-Oberfläche
Technische Daten
Allgemeine Spezifikationen
Blickrichtung6 Uhr
| Parameter | Wert |
|---|---|
| LCD-Größe | 2,8 Zoll |
| Panel-Typ | a-Si TFT-Aktivmatrix, TN (Normalerweise weiß) |
| Auflösung | 240 (RGB) × 320 Pixel |
| Anzeigemodus | TN / Normalerweise weiß / Durchlässig |
| Anzahl der Farben | 65K (6 Bit pro Farbe) |
| Kontrastverhältnis | 500 : 1 (typisch) |
| Luminanz (Helligkeit) | 300 cd/m² (typisch), 250 cd/m² (min) |
| Modulgröße (B×H×T) | 50,00 × 69,20 × 3,80 mm (±0,2) |
| Aktive Fläche (B×H) | 43,20 × 57,60 mm |
| Pixel-Teilung | 0,180 × 0,180 mm |
| Treiber-IC | ILI9341V |
| Schnittstelle | SPI (Steuerung) + 18-Bit-RGB (Daten) |
| Berührungsbildschirm | 4-Draht-Resistiv-Touch (RTP) |
| Hintergrundbeleuchtung | 6 weiße LEDs (Parallelschaltung) |
| Betriebstemperatur | -20 ~ +70 °C |
| Lagertemperatur | -30 ~ +80 °C |
Absolute Maximalwerte
| Parameter | Symbol | Min | Max | Einheit |
|---|---|---|---|---|
| Betriebstemperatur | Top | -20 | +70 | °C |
| Lagertemperatur | Tst | -30 | +80 | °C |
| Luftfeuchtigkeit | RH | - | 90 (bei 60°C) | % |
DC-Eigenschaften (Ta=25°C)
| Parameter | Symbol | Min | Typ | Max | Einheit |
|---|---|---|---|---|---|
| Logik-Versorgungsspannung | VDD | 2.6 | 2.8 | 3.3 | V |
| Eingangsstrom | Idd | - | 25 | 36 | mA |
| Eingang Hochspannung | VIH | 0,7×VDD | - | VDD | V |
| Eingang Niederspannung | VIL | VSS | - | 0,3×VDD | V |
Eigenschaften der Hintergrundbeleuchtung (Ta=25°C, konstanter Strom)
| Parameter | Symbol | Min | Typ | Max | Einheit | Zustand |
|---|---|---|---|---|---|---|
| Durchlassspannung | Vf | 2.7 | 3.1 | 3.5 | V | Wenn=90mA |
| LED-Strom (gesamt) | Wenn | - | 90 | - | mA | Konstanter Strom |
Optische Eigenschaften (Ta=25°C)
| Artikel | Symbol | Zustand | Min | Typ | Max | Einheit |
|---|---|---|---|---|---|---|
| Kontrastverhältnis | CR | Normaler Winkel | 400 | 500 | - | - |
| Leuchtdichte (Mitte) | Lv | Normaler Winkel | 250 | 300 | - | cd/m² |
| Gleichmäßigkeit der Leuchtdichte | δ WEISS | - | 80 | - | - | % |
| Reaktionszeit (Tr+Tf) | - | TC=25°C | - | 16 | - | ms |
| Betrachtungswinkel (3:00) | θL | CR≥10 | 35 | 45 | - | deg |
| Betrachtungswinkel (9:00) | θR | CR≥10 | 35 | 45 | - | deg |
| Betrachtungswinkel (6:00) | θU | CR≥10 | 40 | 50 | - | deg |
| Betrachtungswinkel (12:00) | θD | CR≥10 | 10 | 20 | - | deg |
| Weiß CIE (x) | Wx | Normaler Winkel | 0.257 | 0.307 | 0.357 | - |
| Weiß CIE (y) | Wy | Normaler Winkel | 0.269 | 0.329 | 0.369 | - |
| NTSC-Verhältnis | S | - | - | 55.3% | - | % |
Schnittstellen-Pin-Anschluss (50-poliger FPC - SPI + RGB + RTP, teilweise)
| Stift Nr. | Symbol | E/A | Beschreibung |
|---|---|---|---|
| 1 | LED_K | P | Kathode der Hintergrundbeleuchtung (gemeinsam) |
| 2-5 | LED_A1~A4 | P | Anoden der Hintergrundbeleuchtung (4 von 6, die restlichen 2 an anderen Pins) |
| 6-9 | IM0-IM3 | I | Auswahl des Schnittstellenmodus (eingestellt auf SPI+RGB) |
| 10 | RESET | I | Reset (aktiv niedrig) |
| 11 | VSYNC | I | Vertikale Synchronisation |
| 12 | HSYNC | I | Horizontale Synchronisation |
| 13 | DOTCLK | I | Pixel-Takt (RGB) |
| 14 | DE | I | Daten aktivieren |
| 15-32 | DB17-DB0 | E/A | 18-Bit-RGB-Datenbus |
| 33 | SDO | O | SPI-Datenausgang |
| 34 | SDI | I | SPI-Daten in |
| 35 | RD | I | Lese-Strobe (im RGB-Modus nicht verwendet) |
| 36 | WRX(D/CX) | I | Schreib-Strobe / Daten-/Befehlsauswahl |
| 37 | D/CX(SCL) | I | Daten/Befehl (oder SPI-Takt) |
| 38 | CSX | I | Chipauswahl (aktiv niedrig) |
| 39 | TE | O | Ausgabe des Träneneffekts |
| 40-41 | IOVCC | P | E/A-Stromversorgung (1,65~3,3V) |
| 42 | VCI | P | Analoge Spannungsversorgung (2,5~3,3V) |
| 44-47 | XR, YU, XL, YD | E/A | 4-Draht-Resistiv-Touchpanel-Signale (rechts, oben, links, unten) |
Die vollständige 50-polige Pinbelegung umfasst zusätzliche LED-Kathoden und Erdungen. Die Spannungspegel der Schnittstelle hängen von IOVCC und GND ab.
Verlässlichkeit und Qualitätssicherung
Zuverlässigkeitsprüfungen (Kriterien für das Bestehen)
- Lagerung bei hohen Temperaturen: 80±2℃, 48H
- Lagerung bei niedrigen Temperaturen: -30±2℃, 48H
- Betrieb bei hohen Temperaturen: 70±2℃, 48H
- Betrieb bei niedrigen Temperaturen: -20±2℃, 48H
- Thermoschock: -20℃ ↔ 70℃, jeweils 30min, 10 Zyklen
- ESD-Test: Luft ±6kV / Kontakt ±4kV, 330Ω/150pF, jeweils 5 Punkte
MTBF: 20.000 Stunden bei Raumtemperatur (25±10℃, 40±20% RH).
Misserfolgsurteil: Nach dem Test: Kontrastverhältnis ≥50% des Ausgangswerts, keine Anzeigefehler und volle elektrische/optische Funktionalität.
Qualitätssicherung (gemäß MIL-STD-105E / GB2828)
- Inspektionsniveau: Allgemein II, einmalige Probenahme
- Hauptfehler AQL: 0.65
- Kleiner Fehler AQL: 1.5
- Testbedingungen: 25±5℃, 45±20% RH, 40W Leuchtstofflampe, 30cm Betrachtungsabstand, 0°~45°
Vorsichtsmaßnahmen für Handhabung und Lagerung
- Vermeiden Sie mechanische Stöße oder Fallenlassen - die Glasscheibe ist zerbrechlich.
- Wenn LCD-Flüssigkeit ausläuft, Haut/Kleidung sofort mit Wasser und Seife waschen; nicht einnehmen.
- Verwenden Sie geerdete Arbeitsplätze und antistatische Taschen für die Handhabung und Lagerung.
- Lagerung: 0~35°C, 40~60% RH, in versiegeltem Polyethylenbeutel, kein direktes Sonnenlicht.
- Handlöten: 320℃~350℃, max. 10 Sekunden pro Pad, wiederholtes Erhitzen vermeiden.
- Das Modul darf nicht zerlegt oder verändert werden.
Verpackungsmethode
Die Module werden in antistatische Trays gelegt, mit Schaumstoff geschützt gestapelt, mit Karton fixiert und in Kartons versiegelt. Detaillierte Verpackungszeichnungen sind auf Anfrage erhältlich.
Bestellung & Support
Der JicTech RT028TR5T-S2B ist für technische Muster und die Massenproduktion verfügbar. Für ein vollständiges Datenblatt, eine 2D-Zeichnung oder ein Angebot wenden Sie sich bitte an unser B2B-Vertriebsteam.
Produkthandbuch herunterladen: FULL-SPEC-RT028TR5T-S2B
