2,1-Zoll-TFT-LCD-Modul - 480×480 Anzeige

Produktdetails & Technische Daten

Übersicht

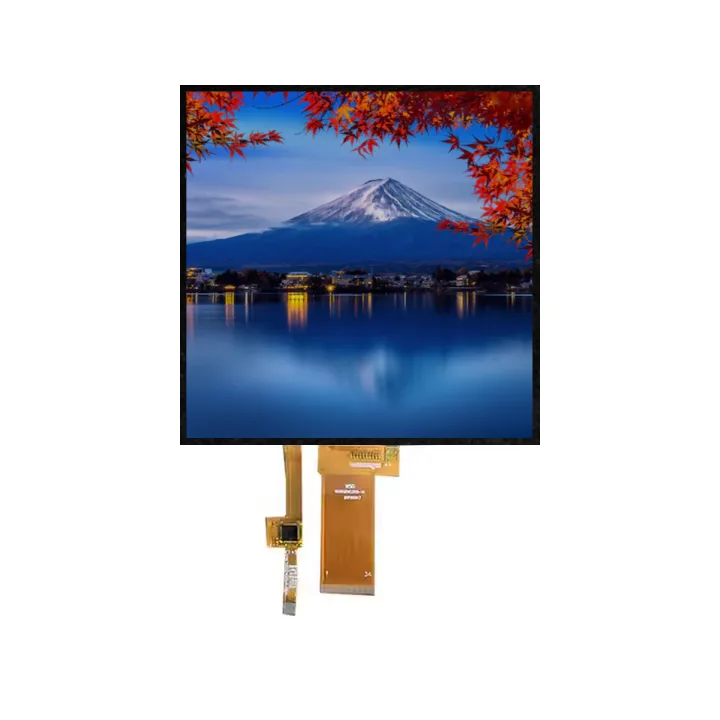

Das RC2114BSC-A4 ist ein quadratisches 2,1-Zoll-TFT-LCD-Modul mit kapazitivem Touch-Panel, das eine ausgewogene Kombination aus hoher Auflösung, Helligkeit und Touch-Interaktivität bietet. Durch die Verwendung eines a-Si TFT-Panels und einer MIPI-Schnittstelle wird ein stromsparender Betrieb und eine hervorragende visuelle Leistung für kompakte Embedded-Anwendungen gewährleistet.

Wesentliche Merkmale

Quadratisches 2,1-Zoll-Display mit einer Auflösung von 480 × 480
Integriertes kapazitives Touchpanel (CTP)
Hohe Helligkeit: 500 cd/m² (typisch)
Hohes Kontrastverhältnis: 1000:1 (typisch)
Großer Betrachtungswinkel: 85° in alle Richtungen
MIPI-DSI-Schnittstelle (2 Datenspuren)
Lange LED-Lebensdauer: 30.000 Stunden
RoHS-konform

Anwendungen

Tragbare medizinische Geräte
Industrielle Handheld-Terminals
Wearable-Technologie
Intelligente Haussteuerung
Instrumententafeln
Schnittstellen der Unterhaltungselektronik

Technische Parameter

Parameter	Spezifikation	Anmerkungen
Anzeige
LCD-Größe	2,1 Zoll (Diagonale)	Quadratisches Format
Panel-Typ	a-Si TFT, in der Regel schwarz, durchlässig
Auflösung	480 (H) × RGB × 480 (V)	RGB-Streifenanordnung
Pixel-Teilung	0,037 mm (H) × 0,111 mm (V)
Anzahl der Farben	16.7M
Betrachtungswinkel (L/R/U/D)	85° / 85° / 85° / 85°	CR ≥ 10
Kontrastverhältnis	800 (Min), 1000 (Typ)
Leuchtdichte	500 cd/m² (typisch)
Reaktionszeit (Ton+Toff)	30 ms (Typ), 35 ms (Max)
NTSC-Farbraum	65% (Min), 70% (Typ)
Weiß-Chromatizität (CIE)	x: 0.2959, y: 0.2870	±0,03 Toleranz
Gleichmäßigkeit der Leuchtdichte	75% (Min), 80% (Typ)
Berührungsbildschirm
Berührung Typ	Kapazitiv
Treiber-IC	CT1151QM
Schnittstelle	I2C (SDA, SCL, INT, RESET)	3,3V-Pegel
Elektrisch
Schnittstelle	MIPI DSI (2 Datenspuren)
Treiber-IC	ST7701S
Logikversorgung (VCI)	2,8 V - 3,0 V - 3,3 V
E/A-Spannung (IOVCC)	1.8V
Logische Eingangspegel	Niedrig: ≤0,3×VCI, Hoch: ≥0,7×VCI
Hintergrundbeleuchtung
Lichtquelle	4 weiße LEDs (2 seriell × 2 parallel)	Doppelkernige LED
Vorwärtsspannung (VF)	12,0 V (Typ), 13,2 V (Max)
Vorwärtsstrom (IF)	40 mA (Typ), 50 mA (Max)
Stromverbrauch	480 mW (Typ), 660 mW (Max)
LED-Lebensdauer	30.000 Stunden	Zu 50% Anfangshelligkeit
Mechanisch
Modul Abmessungen	73,27 mm × 73,27 mm × 3,83 mm
Aktiver Bereich	53,28 mm × 53,28 mm
Anschluss	30-polig, OMRON XF2M-3015-1A oder gleichwertig
Umwelt
Betriebstemperatur	-20°C bis +70°C
Lagertemperatur	-30°C bis +80°C
Luftfeuchtigkeit im Betrieb	10% bis 90% RH	Nicht kondensierend
Verlässlichkeit
Betrieb bei hohen Temperaturen	+70°C, 240 Stunden
Betrieb bei niedrigen Temperaturen	-20°C, 240 Stunden
Lagerung bei hohen Temperaturen	+80°C, 240 Stunden
Lagerung bei niedrigen Temperaturen	-30°C, 240 Stunden
Lagerung bei hoher Temperatur/Luftfeuchtigkeit	+60°C, 90% RH, 240 Stunden
Thermischer Schock	-30°C ↔ +70°C, 10 Zyklen	Nicht-operativ
ESD-Schutz	Luft: ±8 kV, Kontakt: ±4 kV	IEC 61000-4-2

Zusätzliche Informationen

Schnittstelle und Steuerung: 2-Lane-MIPI-DSI-Schnittstelle für Hochgeschwindigkeits-Displaydaten; unterstützt TE-Ausgang (Tearing Effect) und PWM-Hintergrundbeleuchtungssteuerung.
Energie-Sequenzierung: Strenges Einschalt-/Ausschalt-Timing erforderlich (VCI → IOVCC → RESET → MIPI-Signale), um eine stabile Initialisierung zu gewährleisten.
Touch-Integration: Kapazitives Touchpanel, das über I2C angesteuert wird; enthält Interrupt- (INT) und Reset- (RESET) Pins für die Hoststeuerung.
Montage: Kompakte quadratische Bauform mit Kompatibilität für Durchsteck- oder Aufputzmontage; für die genaue Platzierung siehe mechanische Zeichnungen.
Reinigung: Verwenden Sie nur Isopropylalkohol oder Ethylalkohol mit einem weichen Tuch. Vermeiden Sie Wasser, Ketone und aromatische Lösungsmittel.
ESD und Handhabung: Betreiben Sie das Gerät in geerdeten, statisch sicheren Umgebungen (30-60% RH empfohlen). Verwenden Sie bei Lagerung und Transport eine antistatische Verpackung.
Lagerung: In versiegelten antistatischen Beuteln bei 0-40°C, ≤80% RH, fern von direktem Licht, Säuren, Laugen oder korrosiven Gasen lagern.
Einhaltung der Vorschriften: Entwickelt, um industrielle Zuverlässigkeitsstandards zu erfüllen; RoHS-konform.

Diese TFT-LCD-Modul von JicTech kombiniert ein hochauflösendes, quadratisches Display mit reaktionsschnellem, kapazitivem Touch in einem ultrakompakten Formfaktor und ist damit die ideale Wahl für Anwendungen, bei denen Platzmangel herrscht und Klarheit, Interaktivität und Langlebigkeit gefragt sind.

Technische Dokumente herunterladen

Klicken Sie hier, um dieses Dokument herunterzuladen：JIC RC21I4BSC-A4

Alle Spezifikationen basieren auf dem offiziellen Produktdatenblatt (Ver: 01). Mechanische Zeichnungen, Signalzeitdiagramme und vollständige Inspektionskriterien entnehmen Sie bitte dem Originaldokument.
