10,4-Zoll-TFT-LCD-Modul - 1024×768 XGA IPS-Display

JicTech 10,4-Zoll-TFT-LCD-Modul

Übersicht

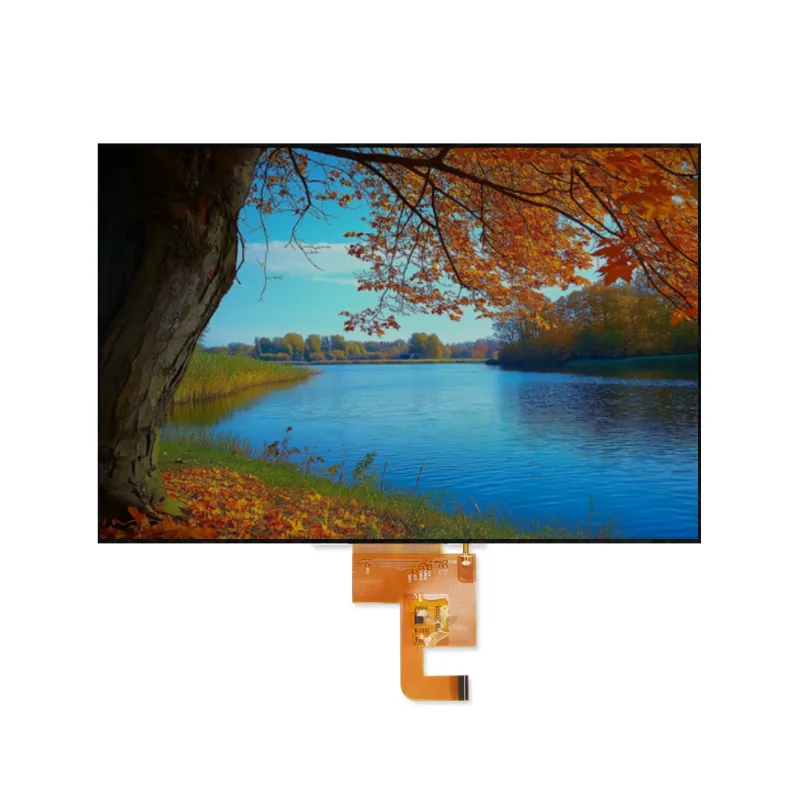

Das JicTech JS104V/608 ist ein 10,4-Zoll-TFT-LCD-Modul mit XGA-Auflösung (1024×768 Pixel). Es nutzt ein amorphes Silizium-TFT-Panel mit transmissiver Display-Technologie, das eine hohe Helligkeit, einen ausgezeichneten Kontrast und einen großen Betrachtungswinkel bietet. Das Modul verfügt über eine LVDS-Schnittstelle, einen integrierten DC-DC-Wandler zur Ansteuerung der Hintergrundbeleuchtung und ist für einen stabilen Betrieb über einen breiten Temperaturbereich ausgelegt. Es ist ideal für Anwendungen, die eine zuverlässige, qualitativ hochwertige visuelle Ausgabe erfordern.

Wesentliche Merkmale

10,4-Zoll-Diagonale, 1024×768 XGA-Auflösung
Hohe Helligkeit: 600 cd/m² typisch
Weiter Betrachtungswinkel: 80° (links/rechts/oben/unten, CR ≥ 10)
Hohes Kontrastverhältnis: 1000:1 typisch
LVDS-Schnittstelle mit wählbarem 6-Bit/8-Bit-Eingang
Langlebige LED-Hintergrundbeleuchtung: 30.000-50.000 Stunden
Robustes Design für industrielle Umgebungen
Betriebstemperatur: -20°C bis +70°C
RoHS-konform, zuverlässig und langlebig

Technische Daten

Kategorie	Parameter	Spezifikation
Allgemein	Modell	JS104V/608
	Display Größe	10,4 Zoll
	Aktiver Bereich	210,432 × 157,824 mm
	Auflösung	1024 × 768 Pixel
	Pixel-Teilung	0,2055 × 0,2055 mm
	Anzeige Typ	Durchlässig, a-Si TFT
	Farbliche Gestaltung	RGB-Streifen
	Farben anzeigen	256K / 16,7M
	Oberflächenbehandlung	Hartbeschichtung (HC)
Elektrisch	Logik-Versorgungsspannung (VDD)	3.0V bis 3.6V (Typ. 3.3V)
	Eingangsspannung der Hintergrundbeleuchtung (LED_VCCS)	11V bis 13V (Typ. 12V)
	Schnittstelle	LVDS (4 Datenpaare + 1 Taktpaar)
	Anschluss	30-polig (CN1), 5-poliger BL-Eingang (CN2), 3-poliger BL-Ausgang (CN3)
Optisch	Leuchtdichte (Weiß)	500 cd/m² min, 600 cd/m² typ
	Kontrastverhältnis	800:1 min, 1000:1 typ
	Betrachtungswinkel (CR ≥ 10)	Links/Rechts/Auf/Ab: 80° typisch
	Reaktionszeit (Tr+Tf)	25 ms typisch, 35 ms maximal
	Farbgamut (NTSC)	55% min, 61,2% typ
	Weiß-Chromatizität (CIE1931)	Wx: 0,318 typ, Wy: 0.366 typ
Hintergrundbeleuchtung	Lichtquelle	LED
	Spannung der Hintergrundbeleuchtung (LED+)	31V bis 35V (Typ. 33V)
	Hintergrundbeleuchtung Strom (pro Kanal)	78 mA bis 82 mA (Typ. 80 mA)
	Lebensdauer der Hintergrundbeleuchtung	30.000-50.000 Stunden (bis 50% Helligkeit)
Mechanisch	Modul Abmessungen	238,6 × 175,8 × 6,5 mm
	Gewicht	400 Gramm
Umwelt	Betriebstemperatur	-20°C bis +70°C
	Lagertemperatur	-30°C bis +80°C
Verlässlichkeit	Prüfung der Konformität	Lagerung und Betrieb bei hohen/niedrigen Temperaturen, Temperaturschock, ESD, Falltest

Schnittstelle & Pin Beschreibung

Das Modul enthält drei Anschlüsse für eine einfache Integration:

CN1 (30-polige LVDS-Schnittstelle):

Pins 3-16: LVDS-Datenpaare (Rin0-Rin3) und Taktpaar (CLK+, CLK-)
Pin 20: SEL6/8 - wählt 6-Bit (High) oder 8-Bit (Low/NC) LVDS-Eingang
Pin 24: Reverse - steuert die Abtastrichtung der Anzeige
Pins 28-30: VDD (+3,3V Logikversorgung)

CN2 (5-poliger Eingang für Hintergrundbeleuchtung):

Pins 1-2: LED_VCCS (+12V Eingang)
Pin 4: LED_PWM (Dimmsteuerung)
Pin 5: LED_EN (Hintergrundbeleuchtung aktivieren, aktiv hoch)

CN3 (3-poliger Ausgang für Hintergrundbeleuchtung):

LED+, LED1-, LED2- zur Ansteuerung von LED-Leuchtbalken

Stromsequenz

VDD (3,3 V) anlegen
LVDS-Signale anlegen
Hintergrundbeleuchtung über LED_EN einschalten
LED_PWM für Helligkeitssteuerung verwenden
Ausführliche Informationen zu den Zeitparametern finden Sie in Abschnitt 5.3.

Anwendungen

Industrielle Mensch-Maschine-Schnittstellen (HMI)
Medizinische Displays und Diagnosegeräte
Point-of-Sale (POS)-Terminals
Transport- und Automobilanzeigen
Prüf- und Messinstrumente
Kioske und Informationsdisplays

Zuverlässigkeitsprüfung

Das Modul wird strengen Umwelt- und Zuverlässigkeitstests unterzogen:

Betrieb und Lagerung bei hohen/niedrigen Temperaturen
Thermoschockzyklus (-20°C ↔ +70°C)
ESD-Schutz (±4kV Luftentladung)
Falltests für Verpackungen gemäß ISTA-Normen
Alle Tests gewährleisten langfristige Zuverlässigkeit unter anspruchsvollen Bedingungen.

Mechanische Zeichnung & Abmessungen

Eine detaillierte Beschreibung der Mechanik ist in der Spezifikation (Abschnitt 10) enthalten. Wichtigste Abmessungen:

Gesamt: 238,6 mm (B) × 175,8 mm (H) × 6,5 mm (T)
Aktive Fläche: 210.432 mm × 157.824 mm
Die Positionen der Montagebohrungen und das PCB-Layout sind für eine einfache Integration definiert.

Informationen zur Verpackung

Jedes Modul ist in einem offenen Plastikbeutel verpackt
25 Stück pro Kartonzelle
Papiertrennwände und U-Karten zum Schutz
Versiegelt mit Klebeband für sicheren Versand
Verpackungen, die Schäden während des Transports verhindern

Handhabung und Vorsichtsmaßnahmen

Verwenden Sie bei der Handhabung und Montage einen ESD-Schutz.
Verbiegen oder verdrehen Sie den FPC nicht und üben Sie keinen Druck auf die Oberfläche des Displays aus.
Befolgen Sie die empfohlene Einschaltreihenfolge, um ein Einrasten oder Schäden zu vermeiden.
Vermeiden Sie während des Betriebs Kondensation und hohe Luftfeuchtigkeit.
Nur mit einem weichen, trockenen Tuch reinigen; Chemikalien vermeiden.
Bei Nichtgebrauch an einem trockenen, dunklen Ort (0°C-35°C) aufbewahren.

Warum dieses Modul wählen?

Der JicTech JS104V/608 vereint hochauflösende Bildschirme, industrietaugliche Haltbarkeit und flexible Schnittstellenoptionen in einem kompakten 10,4-Zoll-Formfaktor. Mit seinem weiten Betriebstemperaturbereich, der langlebigen Hintergrundbeleuchtung und der robusten Signalintegrität ist es auf Zuverlässigkeit in anspruchsvollen Anwendungen ausgelegt. Ob für industrielle Steuerungen, medizinische Bildgebung oder kommerzielle Displays, dieses Modul bietet eine gleichbleibende Leistung und hervorragende Bildqualität.
