Übersicht

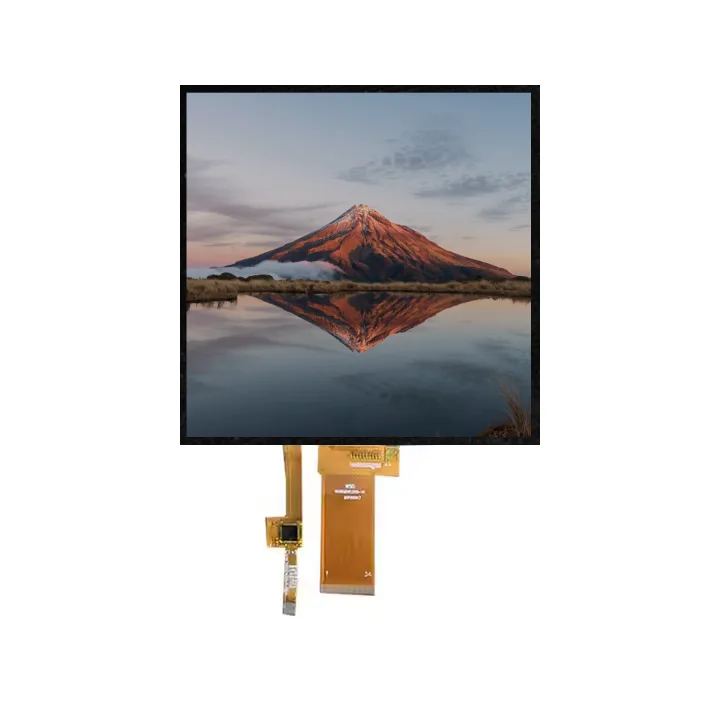

Das JicTech JC016I4BSR-1A ist ein hochwertiges 1,6-Zoll-TFT-LCD-Modul, das für Anwendungen entwickelt wurde, die scharfe Displays im quadratischen Format, große Betrachtungswinkel und kompakte Abmessungen erfordern. Aufgebaut auf einem IPS-Panel (normalerweise schwarz) mit einer Auflösung von 400×RGB×400 Pixeln, liefert es eine außergewöhnliche Bildqualität aus jeder Richtung. Die SPI-Schnittstelle reduziert die Komplexität der Verdrahtung, während der ST7793-Treiber eine reibungslose Leistung gewährleistet. Ganz gleich, ob Sie eine industrielle HMI, ein medizinisches Gerät oder ein intelligentes Bedienfeld entwickeln, dieses Modul bietet die Zuverlässigkeit und optische Leistung, die Ihr Projekt erfordert.
Wesentliche Merkmale
- IPS-Panel mit 1,6” Diagonale - echte volle Blickwinkel (80° in alle Richtungen)
- 400×400 Auflösung - scharfe, lebendige 262K Farben
- Ultra-kompakte Modulgröße - 42,94 × 45,77 × 1,86 mm (B×H×T)
- Quadratische aktive Fläche - 39,84 × 39,84 mm, perfekt für runde oder quadratische UI-Designs
- SPI-Schnittstelle - einfacher Anschluss an MCUs mit minimalen Pins
- Hohe Helligkeit - 300 cd/m² typisch
- Hohes Kontrastverhältnis - 800:1 typisch
- Schnelle Reaktionszeit - 30ms typisch (Tr+Tf)
- Breite Betriebstemperatur -20℃ bis +70℃
- Stromsparende Hintergrundbeleuchtung - 3 weiße LEDs, insgesamt 60mA
- Treiber-IC - ST7793
Anwendungen
- Industrielle HMIs & Steuerungsterminals
- Smart Home-Displays und IoT-Panels
- Medizinische tragbare Geräte
- Tragbare Spielgeräte
- Anzeigen im Armaturenbrett von Kraftfahrzeugen
- Wearables und UI-Projekte im quadratischen Format

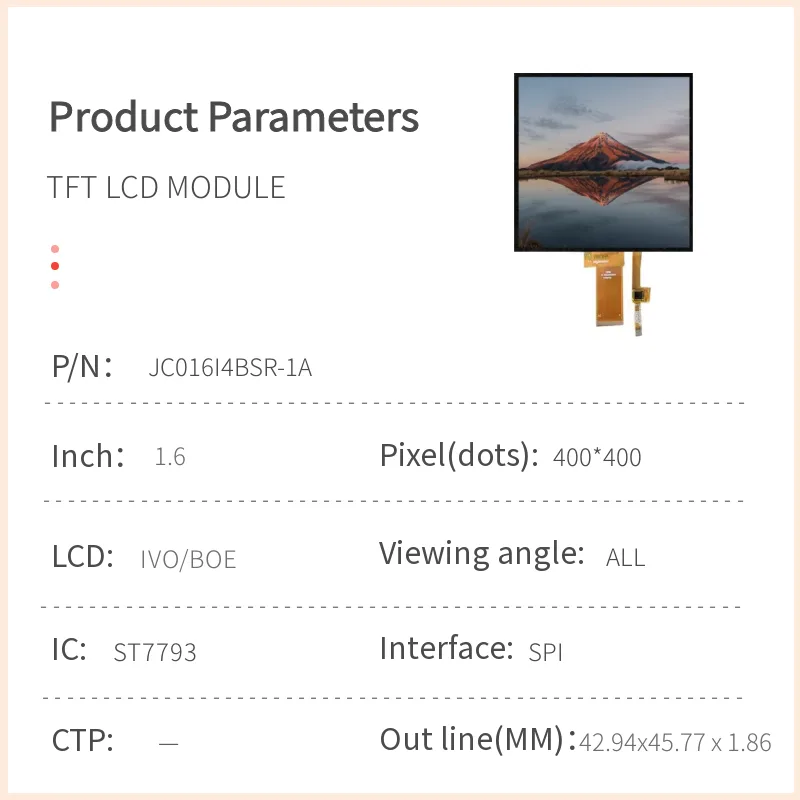

Technische Daten
Allgemeine Spezifikationen
| Parameter | Wert |
|---|
| LCD-Größe | 1,6 Zoll |
| Panel-Typ | a-Si TFT-Aktivmatrix, IPS (normalerweise schwarz) |
| Auflösung | 400 (RGB) × 400 Pixel |
| Anzahl der Farben | 262K |
| Ansichtsrichtung | Voll (Gray Inversion frei) |
| Kontrastverhältnis | 800 : 1 (typisch) |
| Luminanz (Helligkeit) | 300 cd/m² (typisch) |
| Modulgröße (B×H×T) | 42,94 × 45,77 × 1,86 mm |
| Aktive Fläche (B×H) | 39,84 × 39,84 mm |
| Pixel-Teilung | 0,135 × 0,135 mm |
| Treiber-IC | ST7793 |
| Schnittstelle | SPI |
| Hintergrundbeleuchtung | 3 weiße LEDs (parallel) |
| Betriebstemperatur | -20 ~ +70 °C |
| Lagertemperatur | -30 ~ +80 °C |
Absolute Maximalwerte
| Parameter | Symbol | Min | Max | Einheit |
|---|
| Versorgungsspannung (VCI - VSS) | VCI | -0.3 | +4.6 | V |
| Versorgungsspannung für I/O (IOVCC - VSS) | IOVCC | -0.3 | +4.6 | V |
DC-Eigenschaften (Panel-Ansteuerung)
| Artikel | Symbol | Min | Typ | Max | Einheit |
|---|
| Logik-Versorgungsspannung | VDD | 2.8 | 3.3 | 3.6 | V |
| Eingang Hochspannung | VIH | 0,7×VDD | - | VDD | V |
| Eingang Niederspannung | VIL | VSS | - | 0,3×VDD | V |
| Ausgang Hochspannung | VOH | VDD-0,4 | - | VDD | V |
| Ausgang Niederspannung | VOL | VSS | - | VSS+0,4 | V |
Eigenschaften der Hintergrundbeleuchtung (3 LEDs parallel, insgesamt If=60mA)
| Artikel | Symbol | Min | Typ | Max | Einheit | Zustand |
|---|
| Durchlassspannung | Vf | 2.8 | 3.1 | 3.3 | V | Wenn=60mA |
| Weiß CIE (x) | - | 0.25 | 0.306 | 0.35 | - | Wenn=60mA |
| Weiß CIE (y) | - | 0.25 | 0.288 | 0.35 | - | Wenn=60mA |
Optische Eigenschaften (Ta=25°C)
| Artikel | Symbol | Zustand | Min | Typ | Max | Einheit |
|---|
| Kontrastverhältnis | CR | Anmerkung 1 | - | 800 | - | - |
| Weiße Leuchtdichte (Mitte) | Lv | Normaler Winkel | 280 | 300 | - | cd/m² |
| Helligkeit Gleichmäßigkeit | δWHITE | θ=ψ=0° | 80 | - | - | % |
| Reaktionszeit (Tr+Tf) | - | Wenn=40mA | - | 30 | 40 | ms |
| Weiß Farbart (x,y) | Wx, Wy | TC=25°C | 0.256,0.238 | 0.306,0.288 | 0.356,0.338 | - |
| Betrachtungswinkel (3:00 / 9:00 / 6:00 / 12:00) | θ | Zentrum, CR≥10 | 70 | 80 | - | deg |
| NTSC-Verhältnis | S | - | 54% | 60% | - | % |
Beschreibung der Schnittstellenstifte (20-poliger FPC - unvollständige Liste)
| Stift Nr. | Symbol | E/A | Beschreibung |
|---|
| 1 | CS2 | I | Chipauswahl 2 (QSPI) |
| 2 | QSPI-I00 | E/A | QSPI-Daten E/A 0 |
| 3 | QSPI-I01 | E/A | QSPI-Daten E/A 1 |
| 4 | QSPI-CLK | I | QSPI-Takt |
| 5 | QSPI-I03 | E/A | QSPI-Daten E/A 3 |
| 6 | QSPI-I02 | E/A | QSPI-Daten E/A 2 |
| 9 | RESET | I | Reset (aktiv niedrig) |
| 13 | GND | - | Boden |
| 14 | TE | O | Ausgabe des Träneneffekts |
| 15 | VCC+RD | P | Stromversorgung (lesen) |
| 16 | LEDK | - | LED-Kathode |
| 17 | LEDA | - | LED-Anode |
| 18 | GND | - | Boden |
Vollständige Pinbelegung einschließlich Touchpanel-Pins (TP-SCL, TP-SDA, TP-RST, TP-INT, TP-VDD) im Datenblatt verfügbar.
Verlässlichkeit und Qualitätssicherung
Zuverlässigkeitsprüfungen (Kriterien für das Bestehen)
- Lagerung bei hohen Temperaturen: 80±2℃, 48H
- Lagerung bei niedrigen Temperaturen: -30±2℃, 48H
- Betrieb bei hohen Temperaturen: 70±2℃, 48H
- Betrieb bei niedrigen Temperaturen: -20±2℃, 48H
- Temperaturschock: -20℃ (30min) ↔ +70℃ (30min), 10 Zyklen
- ESD-Test: Luft ±6kV / Kontakt ±4kV (150pF/330Ω, jeweils 5 Punkte)
MTBF: 20.000 Stunden bei Raumtemperatur (25±10℃, 40±20% RH).
Qualitätssicherung (gemäß MIL-STD-105E)
- Inspektionsniveau: Allgemein II, einmalige Probenahme
- Hauptfehler AQL: 0.65
- Kleiner Fehler AQL: 1.5
- Testbedingungen: 25±5℃, 45±20% RH, 40W Leuchtstofflampe, 30cm Betrachtungsabstand
Vorsichtsmaßnahmen für Handhabung und Lagerung
- Vermeiden Sie mechanische Stöße oder übermäßige Krafteinwirkung auf die Bildschirmoberfläche - die Glasscheibe ist zerbrechlich.
- Wenn LCD ausläuft, Haut/Kleidung mit Wasser und Seife waschen; nicht einnehmen.
- Verwenden Sie geerdete Arbeitsplätze und antistatische Taschen für die Lagerung und Handhabung.
- Lagerung: 23±5℃, 55±15% RH, kein direktes Sonnenlicht oder fluoreszierendes Licht, maximal 12 Monate.
- Handlöten: 320℃~350℃, max. 10 Sekunden pro Pad, wiederholtes Erhitzen vermeiden.
- Das Modul darf nicht zerlegt oder verändert werden.
Verpackungsmethode (Referenz)
Die Module werden in antistatische Trays gelegt, mit Schaumstoff geschützt gestapelt, mit Karton fixiert und in Kartons versiegelt. Detaillierte Verpackungszeichnungen sind auf Anfrage erhältlich.
Bestellung & Support
Der JicTech JC016I4BSR-1A ist für technische Muster und die Massenproduktion verfügbar. Für ein vollständiges Datenblatt, eine 2D-Zeichnung oder ein Angebot wenden Sie sich bitte an unser B2B-Vertriebsteam.
Handbuch zur Produktdokumentation herunterladen: VOLLSTÄNDIGE SPEZIFIKATION-JC016I4BSR-1A
