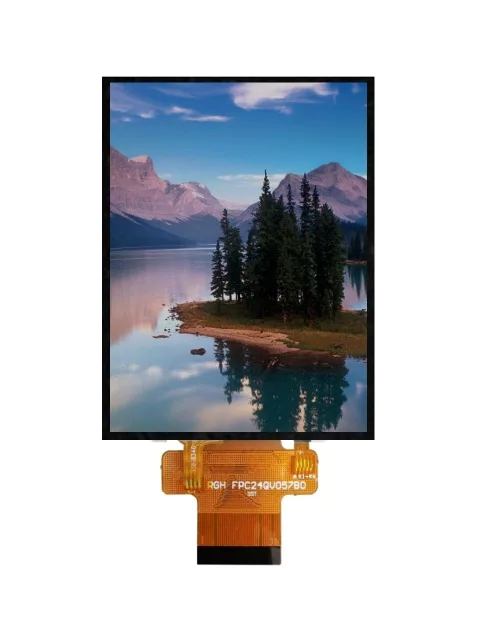

2.4-inch TFT LCD Display Module – 320×240 Compact Screen - Jictech

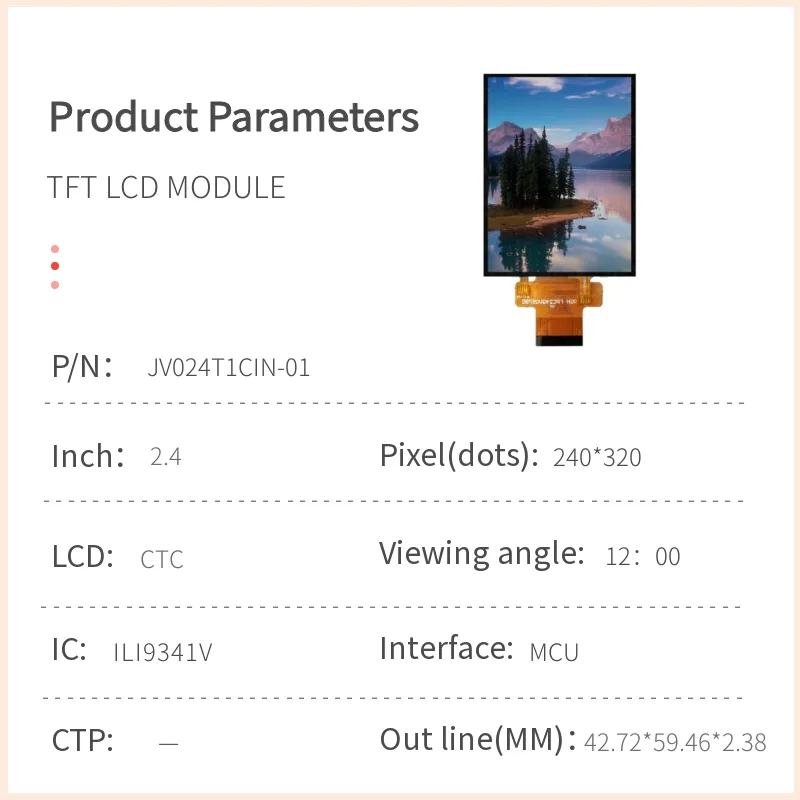

产品详细信息：

1.一般规格

项目	规格	说明
液晶显示屏尺寸	2.4 inch
面板类型	非晶硅 TFT 有源矩阵	TN, Normally White
决议	240RGB(H) × 320(V) pixels
显示模式	TN / Normally White
Viewing Direction / Gray Inversion	12 o’clock
对比度	250 (typ.)
亮度	350 cd/m²（典型值）
模块尺寸（高×宽×高）	42.72 × 59.46 × 2.38 mm
有效面积（高×宽）	36.72 × 48.96 mm
Pixel Size (H×V)	0.153 × 0.153 mm
驱动集成电路	ILI9341V
光源	4 LEDs (White)	Parallel connection
界面	MCU 16-bit parallel
工作温度	-20°C至+70°C
存储温度	-30°C至+80°C
重量	待定

2.电气特性

参数	符号	最小	类型	最大	单位
Supply Voltage (Digital)	VCC	2.5	2.8	3.3	V
电源电压（逻辑）	IOVCC	1.65	2.8	3.3	V
输入高电压	VIH	0.7×VCC	–	VCC	V
输入低电压	VIL	VSS	–	0.3×VCC	V
输出高电压	VOH	VCC–0.4	–	VCC	V
输出低电压	沃尔	VSS	–	VSS+0.4	V

3.背光特性

项目	符号	最小	类型	最大	单位	条件
正向电压	Vf	2.8	3.0	3.2	V	If=80mA
LED 配置	–	–	4 LEDs parallel	–	–
白色 CIE x	x	0.26	0.28	0.32	–	If=80mA
白色 CIE y	y	0.26	0.28	0.32	–	If=80mA

4.光学特性

项目	符号	最小	类型	最大	单位	条件
对比度	CR	–	250	–	–	正常角度
亮度（中心）	Lv	300	350	–	cd/m²
Brightness Uniformity	白色	80	–	–	%
响应时间 (Tr+Tf)	–	–	30	–	毫秒
视角（CR≥10）
– 3:00 / 9:00	θ	–	45	–	学位
– 6:00	θ	–	45	–	学位
– 12:00	θ	–	20	–	学位
NTSC 比率	–	–	55%	–	–

5.绝对最大额定值

参数	符号	最小	最大	单位
电源电压	VCC–VSS	–0.3	+4.6	V
I/O Supply Voltage	IOVCC–VSS	–0.3	+4.6	V
Input Voltage	Vin	–0.3	IOVCC+0.3	V
工作温度	返回顶部	-20	+70	°C
存储温度	Tst	-30	+80	°C
湿度	RH	–	90% (Max 60°C)

6. Reliability & Inspection

可靠性测试： High/low temperature storage & operation, thermal shock, ESD (±6kV/±4kV).
终生： 正常运行条件下为 20,000 小时。.
检查标准： MIL-STD-105E，二级，AQL：MAJ=0.65，MIN=1.5。.

7. Pin Description (LCM Port – 36-pin)

针脚	符号	说明
1–5, 7–10	北卡罗来纳州	No connection
6	重置	复位信号
11–28	DB17–DB0	16-bit data bus
29	RD	Read signal
30	WR	Write signal
31	DC	Data/Command select
32	CS	芯片选择
33	VSS	地面
34	VCC	Analog power supply
35	LED–	LED cathode
36	LED+	LED anode

8.主要功能

TN panel with EWV polarizer for wide viewing direction
High brightness and good contrast
16-bit MCU parallel interface for fast data transfer
Compact and slim design
Suitable for industrial and consumer applications

9.应用

工业控制面板
Portable measurement devices
Home appliance displays
Educational and DIY electronics
Instrumentation and control systems

下载技术文件

单击此处下载此文档：FULL SPEC-JV024T1CIN-01

All specifications are derived from the official product specification sheet. For mechanical drawings, handling guidelines, and full inspection criteria, please refer to the original document.
