概要

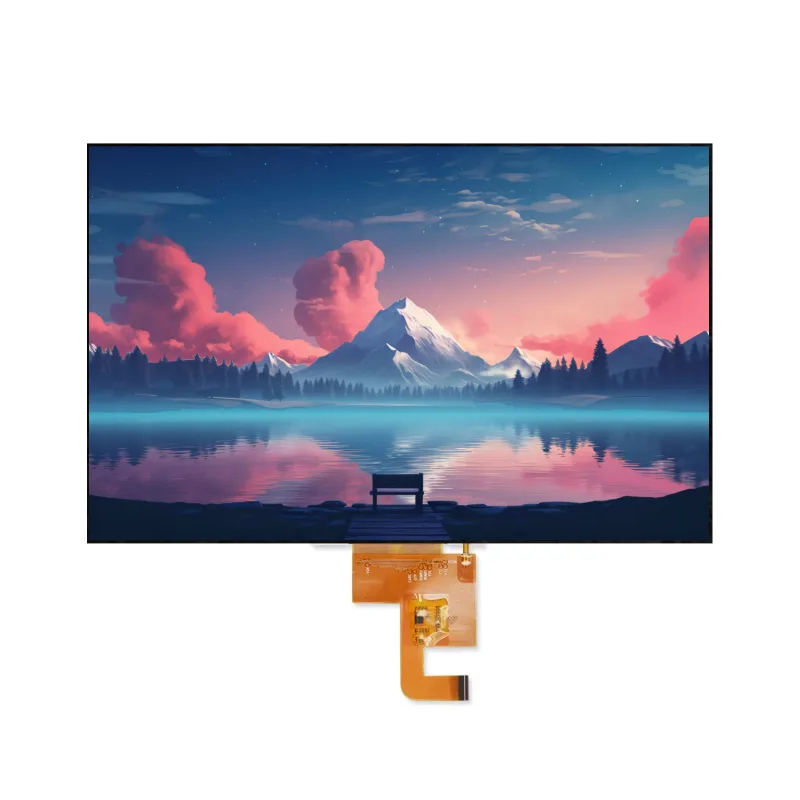

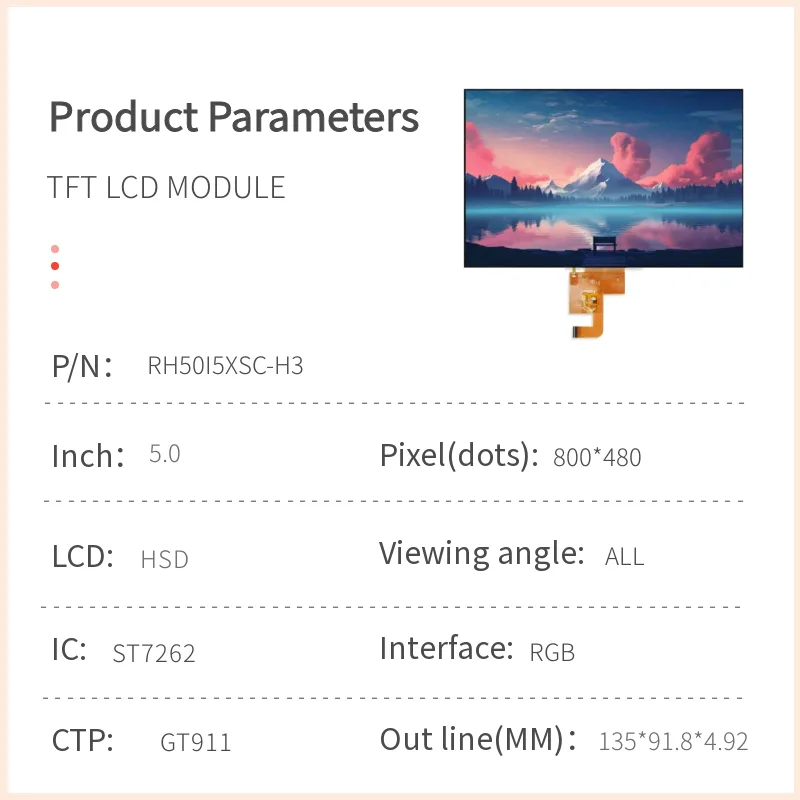

JicTech RH50I5XSC-H3は高輝度5.0インチTFT LCDモジュールで、優れた太陽光読取性能と堅牢なタッチインタラクションを必要とする産業用および車載用アプリケーション向けに設計されています。IPSパネル（通常はブラック）上に構築され、800×RGB×480ピクセル解像度、16.7Mトゥルーカラー、全方向85°の超広視野角を提供します。4レーンのMIPI DSIインターフェースにより、低EMIで高速な映像伝送を実現し、800cd/m²のバックライトにより、屋外での優れた視認性を提供します。内蔵の静電容量式タッチパネル（G+G、5点マルチタッチ、GT911コントローラー、I²Cインターフェース）は、正確で手袋に優しい操作を実現します。薄さ4.92mm（カバーレンズ含む）のこのモジュールは、産業用HMI、医療機器、車載用ディスプレイ、携帯機器に最適です。.
主な特徴
- 5.0インチ対角IPSパネル - 視野角85°（左/右/上/下）
- 解像度800×480 - シャープなWVGA、1670万色
- モジュール全体のサイズ（CTP付き） - 135.0×91.8×4.92mm（幅×高さ×厚さ）
- LCMサイズ（CTPなし） - 120.7 × 75.8 × 2.95 mm
- アクティブエリア - 108.0 × 64.8 mm（画素ピッチ0.08625mmによる推定値）
- 4レーンMIPI DSIインターフェース - 高速、低EMI
- 超高輝度 - 800 cd/m²（代表値）（750分）-屋外/太陽光に最適
- 高コントラスト比 - 900:1標準（600分）
- 応答時間 - 30ms標準（Tr+Tf）
- 静電容量式タッチパネル - G+G、5点マルチタッチ、GT911コントローラ、I²Cインターフェース
- カバーレンズ - 強化ガラス、3.3Vタッチ電源
- 広い動作温度 - 20℃〜+70
- バックライト - 白色LED28個（4S7P）、合計電流140mA
- LED寿命 - 20,000～50,000時間（50%の劣化に対して）
- ドライバーIC - ST7262（TFT）＋GT911（CPT）
- RoHS対応
アプリケーション
- 産業用HMIおよびコントロールパネル
- 医療診断機器および患者モニター
- 車載インフォテインメント＆クラスターディスプレイ
- ポータブル試験・測定機器
- 屋外キオスク＆POS端末
- 船舶用および堅牢なエレクトロニクス
技術仕様
一般仕様
| パラメータ | 価値 |
|---|
| LCDサイズ | 5.0インチ |
| パネルタイプ | a-Si TFTアクティブマトリックス、IPS（ノーマリーブラック） |
| 決議 | 800（RGB）×480ピクセル |
| 表示モード | IPS/ノーマリーブラック |
| 色数 | 16.7M（各色8ビット） |
| 視聴方向 | 全時（85°標準、CR≥10） |
| コントラスト比 | 900：1（標準）、600：1（最小） |
| 輝度（明るさ） | 800 cd/m²（代表値）、750 cd/m²（最小値） |
| 外形寸法（CTP使用時） | 135.0 × 91.8 × 4.92 mm |
| LCMサイズ（CTPなし） | 120.7 × 75.8 × 2.95 mm |
| アクティブエリア（W×H） | 108.0 × 64.8 mm（約） |
| ピクセルピッチ | 0.08625 × 0.08625 mm |
| ディスプレイ・インターフェース | 4レーンMIPI DSI |
| タッチインターフェース | i²C（3.3V、SCL/SDA） |
| タッチパネル式 | 静電容量式、G+G、5点マルチタッチ |
| カバーレンズ材質 | 強化ガラス |
| TFTドライバIC | ST7262 |
| CTPドライバIC | GT911 |
| バックライト | 白色LED 28個（4直列×7並列） |
| LCM VCC | 3.3V（標準） |
| IOVCC（入出力） | 1.8V（標準） |
| タッチVCC | 3.3V |
| 動作温度 | -20 ~ +70 °C |
| 保存温度 | -30 ~ +80 °C |
絶対最大定格
| パラメータ | シンボル | 最小 | マックス | 単位 |
|---|
| 動作温度 | トップ | -20 | +70 | °C |
| 保存温度 | Tst | -30 | +80 | °C |
| 湿度 | RH | - | 90（60℃の場合） | % |
DC特性 (Ta=25°C)
| パラメータ | シンボル | 最小 | タイプ | マックス | 単位 |
|---|
| LCM電源電圧 | ブイシーシー | 2.5 | 3.3 | 3.6 | V |
| LCM I/O電源電圧 | IOVCC | 1.65 | 1.8 | 2.0 | V |
| 入力電流 | I | - | 55 | 85 | mA |
| 入力高電圧 | VIH | 0.7×IOVCC | - | IOVCC | V |
| 入力低電圧 | ヴィル | ブイエスエス | - | 0.3×IOVCC | V |
バックライト特性（Ta=25℃、定電流）
| パラメータ | シンボル | 最小 | タイプ | マックス | 単位 | コンディション |
|---|
| 順電圧 | VF | 11.2 | 12 | 13.2 | V | IF=140mA |
| 順電流 | IF | - | 140 | - | mA | 定電流 |
| PWM周波数 | - | 25k | - | 200k | ヘルツ | - |
| デューティ比 | D | 25% | 60% | 100% | - | - |
| LED寿命 | LT | 20,000 | - | 50,000 | 時間 | 50%の劣化へ |
光学特性 (Ta=25°C)
| 項目 | シンボル | コンディション | 最小 | タイプ | マックス | 単位 |
|---|
| コントラスト比 | CR | ノーマルアングル | 600 | 900 | - | - |
| 輝度（中央） | LV | ノーマルアングル | 750 | 800 | - | cd/m² |
| 輝度均一性 | △L | - | 80% | 90% | - | % |
| 応答時間（Tr+Tf） | - | TC=25°C | - | 30 | 35 | ms |
| 視野角（全方向） | θ | CR≧10 | 75 | 85 | - | デグ |
| 白色CIE（x） | Wx | ノーマルアングル | 0.242 | 0.292 | 0.342 | - |
| 白色CIE (y) | ワイ | ノーマルアングル | 0.233 | 0.283 | 0.333 | - |
| NTSC比 | - | - | 64% | 68% | - | % |
インターフェイス端子接続（LCM - 40ピンFPC、一部）
| ピン番号. | シンボル | 説明 |
|---|
| 1 | LED-K | バックライト陰極 |
| 2 | LED-A | バックライト陽極 |
| 3 | GND | グラウンド |
| 4 | VDD | LCM電源（3.3V） |
| 5-16 | R0-R7、G0-G7 | RGBデータ（MIPIモードでは使用しない） |
| 29 | GND | グラウンド |
| 30 | ピーシーエルケー | ピクセルクロック（パラレルモード用） |
| 31 | ディスプレー | ディスプレイコントロール（H：ノーマル） |
| 32 | ハイシンク | 水平同期 |
| 33 | 垂直同期 | 垂直同期 |
| 34 | デン | データイネーブル |
MIPI差動ペア（この表には記載されていない）を含む完全な40ピンピンアウトはデータシートで入手可能。CTP I²Cピン（SDA、SCL、RESET、INT、VDD、GND）は別途提供されます。.
信頼性と品質保証
信頼性試験項目（合格基準）
- 高温保存：80℃、48H（IEC 60068-2-2）
- 低温保存：-30℃、48H（IEC 60068-2-1）
- 高温動作：70℃, 48H
- 低温動作：-20℃、48H
- 温度サイクル-20℃↔70℃、各30分、5サイクル
- 高温多湿保管60℃ / 90% rh, 48h
- 機械振動（非動作）：10Hz~55Hz~10Hz、1.5mm、X/Y/Z、6H（梱包時）
- 機械的衝撃：60G、6ms、±X/Y/Z、各3回
- パッケージ落下：高さ80cm、片側1回ずつ
- ESD（動作）：大気±8kV/接触±4kV、330Ω/150pF、各5回
失敗の判定 ディスプレイの欠陥、ガラスのひび割れ、電気的/光学的/機械的適合性はありません。.
品質保証 (GB2828 / MIL-STD-105E 相当)
- 検査レベル一般II、シングルサンプリング
- 重大な欠陥 AQL0.4
- 軽微な欠陥 AQL0.65
- 検査条件：距離300mm、温度25±5℃、角度45度
取り扱い・保管上の注意
- ガラスパネルとカバーレンズは壊れやすいので、機械的な衝撃や落下を避けてください。.
- LCD液が漏れた場合は、直ちに皮膚や衣服を石鹸と水で洗うこと。.
- 作業台は接地し、取り扱いや保管には静電気防止バッグを使用する。.
- 保管0~35℃、40~60% RH、密閉ポリエチレン袋、直射日光を避けてください。.
- 静電気放電を避けるため、保護フィルムはゆっくりと剥がす。.
- モジュールを分解または改造しないでください - 保証は無効です。.
梱包方法
モジュールは静電気防止トレイに入れられ、発泡保護材で積み重ねられ、段ボールで固定され、カートンで密封される。ご要望に応じて、詳細な梱包図面をご提供いたします。.
ご注文とサポート
JicTech RH50I5XSC-H3はエンジニアリングサンプルと量産が可能です。完全なデータシート、2D図面、または見積もりについては、当社のB2B営業チームまでお問い合わせください。.
製品仕様書ダウンロード: フルスペック-RH50i5XSC-H3
📩 見積もりまたはサンプルのご依頼は、Eメールまたは下記のお問い合わせフォームをご利用ください。.
