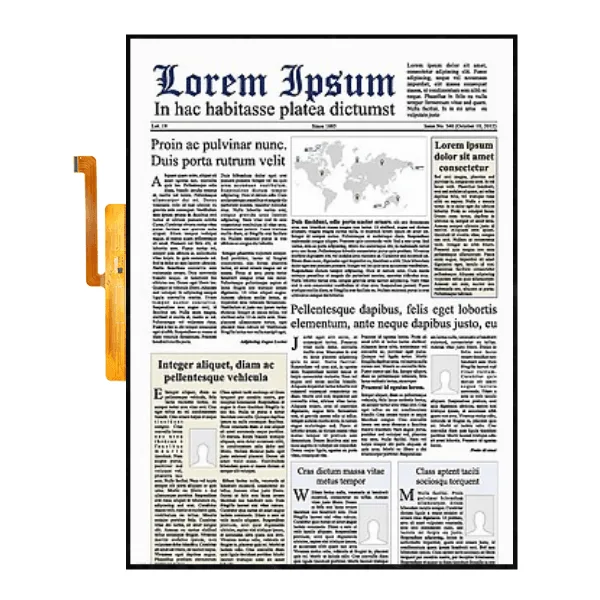

JicTech 3.7インチ3色アクティブマトリクス電子ペーパーディスプレイモジュール (モデル: JS0370HN01-TNG-A0)
概要
JS0370HN01-TNG-A0は、黒、白、赤のコンテンツを高い鮮明度と超低消費電力で表示できる3.7インチ・アクティブマトリックス電気泳動ディスプレイ（AMEPD）モジュールです。オンチップ波形ストレージ、温度検知、および柔軟なSPI通信を備えた包括的なドライバICを統合したこのモジュールは、小売、産業、およびIoT環境における高性能でエネルギー効率の高いディスプレイ・アプリケーション向けに設計されています。.
主な特徴
3.7インチ3色電子ペーパーディスプレイ： 黒、白、赤の出力でビジュアル・コミュニケーションを強化
高解像度： 240×416ピクセル（130DPI）、テキストとグラフィックをシャープに描画
超低消費電力： ディープスリープ電流≤3 µA、画像維持に必要な電力なし
SPI インターフェース： MCUへの統合を容易にするため、BSピンを介して3線式または4線式に設定可能
温度センサー内蔵： 適応波形制御のための内部および外部センサーのサポート
オンチップOTPメモリ： 波形LUTとユーザーIDを格納（10バイト空間）
広い視野角とアンチグレア表面： ハードコート処理により、さまざまな照明下でも快適な視界を確保
高コントラスト比： 15:1標準（白/黒）
コンパクトで軽量： 外形寸法53.0mm×92.99mm×0.9mm、重量：8.5±0.5g
RoHS対応＆5年寿命評価： 一般的な保管・使用条件下での信頼性の高い動作
詳細技術仕様
| パラメータ | 仕様 |
|---|---|
| 活動エリア | 47.04mm（高さ）×81.54mm（幅） |
| ピクセルピッチ | 0.196mm × 0.196mm |
| ディスプレイの色 | 黒、白、赤 |
| 電源電圧 (VDD) | 2.5V～3.6V（標準3.3V） |
| ロジックI/O電圧 (VDDIO) | VDD と同じ |
| インターフェース | 24ピンFPC、0.5mmピッチ、SPI（SCL、SDA、CSB、DC、BUSY_N、RST_N） |
| 動作温度 | 0°C ～ +40°C (45-70% RH) |
| 保存温度 | 0℃～+40℃（最大5年） |
| ディープスリープ電流 | < 3 μA |
| 更新電流（代表値） | リフレッシュ時 5 mA |
| リフレッシュ消費電力 | ≤ 更新あたり150 mAs（25°C |
| コントラスト比 | 15:1の典型的な例 |
| 白色反射率 | 35% 標準 |
| ホワイト・ステートL（代表的） | * 65 |
| ブラックステートL（代表的なもの） | * 13 |
| レッドステートL（典型的） | * 28; a*:40 |
| ドライバーIC | ゲート/ソース・バッファ、DC-DC、LUT、SRAM、タイミング制御を内蔵したUC8253C |
厳格な信頼性検証
包括的な環境試験により、産業用として認定されています：
| テスト | コンディション | 期間 | スタンダード |
|---|---|---|---|
| 温度サイクル | -25°C ↔ +60°C | 50サイクル | IEC 60068-2-14 |
| 高湿度運転 | +40℃、90% RH | 168時間 | IEC 60068-2-30 |
| 機械的振動 | 1.04G、20-200Hz | 3軸 | ISTA手続き |
| 耐落下性 | 高さ100cm | 10 インパクト | ISTA 3A |
| 耐紫外線性 | 765W/m² @ 40°C | 168時間 | MIL-STD-810G |
| ESD保護 | ±250V（機械モデル） | 複数 | IEC 62179 |
アプリケーション
電子棚札（ESL）とダイナミックプライシングシステム
工業用資産および在庫追跡タグ
ポータブル医療モニターおよび診断装置
スマート農業と環境センサーディスプレイ
公共交通機関とインフォメーション・キオスク
低消費電力のデジタルサイネージとリテールプロモーション
カスタマイズとテクニカル・サポート
JicTechは、柔軟な小～中ロットのカスタマイズを提供しています：
ファームウェアと波形： カスタムLUT開発、部分更新モード、温度補償
ハードウェアの適応： FPCの長さ、コネクタタイプ、ピンアウトの再構成
光チューニング： アンチグレアレベル調整、反射率最適化
機械的な改造： ベゼルのデザイン、取り付け穴、厚みのバリエーション
環境硬化： 高温動作、湿度保護、コンフォーマルコーティング
プログラミングとラベリング： OTP初期化、バーコード/QRラベリング、パッケージのカスタマイズ
信頼性とテスト
このモジュールは、厳しい環境テストと信頼性テストを受けている：
高温/低温動作： 0°C～+40°C
保管テスト： 湿度変化下での-25°C～+50°C
熱サイクル： -25°C ↔ +60°C、50サイクル
機械試験： 振動（1.04G、20～200Hz）および落下衝撃（100cm）
紫外線暴露耐性： 765 W/m² 168時間
ESD保護： 機械型式 ±250V
寿命の評価： 25°C / 60% RH動作前提で5年
ジックテックを選ぶ理由
JicTechは高品質でエネルギー効率の高いディスプレイソリューションの設計と製造を専門としています。電子ペーパー技術に関する深い専門知識と顧客中心のアプローチにより、製品の選択、カスタマイズから統合、アフターサービスに至るまで、包括的なサポートを提供しています。技術革新、信頼性、柔軟性への取り組みにより、お客様のディスプレイ・アプリケーションが実環境で完璧に機能することをお約束します。.
この製品の技術資料と仕様をダウンロードしてください。.
ダウンロードはこちらからPULL-SPEC-JS0370HN01-A0-V0.3
