概要

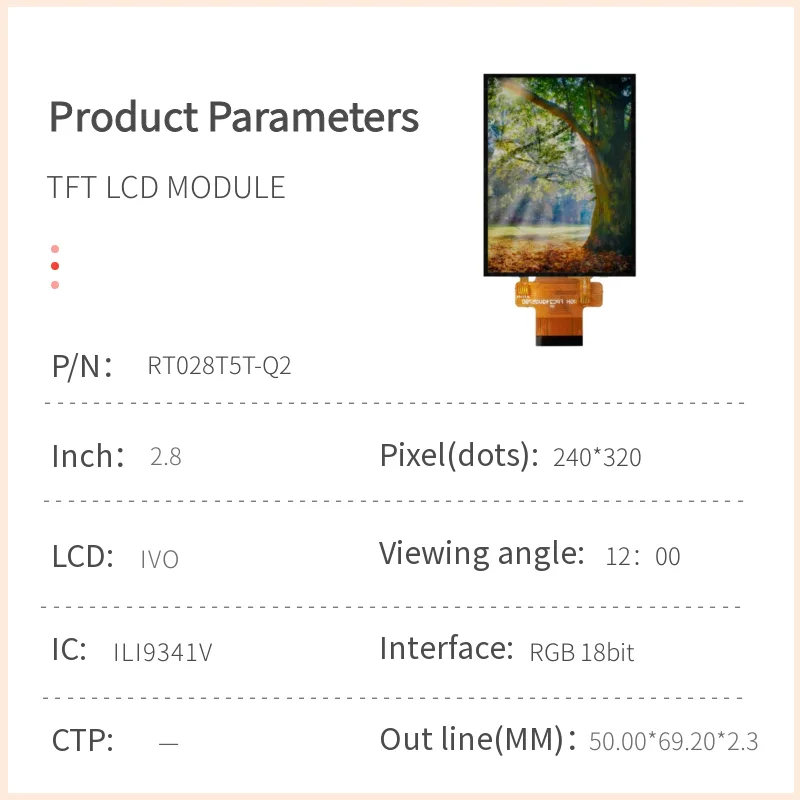

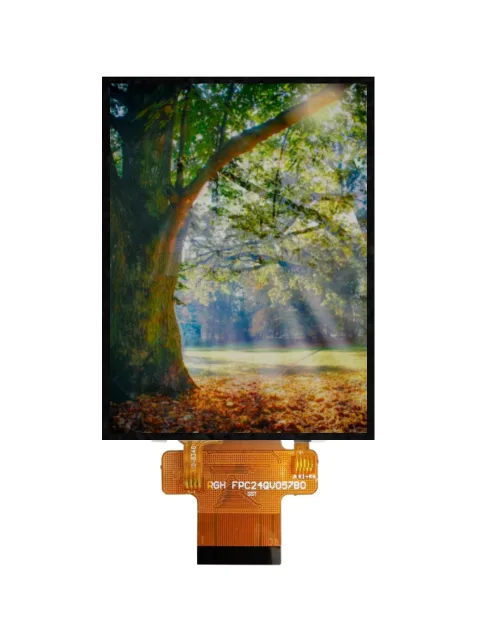

The JicTech RT028TR5T-Q2 is a versatile 2.8‑inch TFT LCD module designed for embedded applications that require a flexible interface and good optical performance. Built on a TN panel (normally white) with EWV wide‑viewing polarizer, it offers 240×RGB×320 pixel resolution (QVGA), 65K colors, and a 12 o’clock optimal viewing direction. The dual SPI+18‑bit RGB interface allows easy configuration via SPI and full‑speed video data transfer via the RGB bus, fitting a wide range of MCUs and processors. With 250 cd/m² typical brightness, 500:1 contrast ratio, and a slim 3.58mm thickness, this module is ideal for handheld devices, medical equipment, portable terminals, industrial control panels, and consumer electronics.
主な特徴
- 2.8” diagonal TN panel – 12 o’clock best viewing direction, EWV polarizer for wider angle
- 240×320 resolution – sharp QVGA, 65K colors
- モジュールサイズ – 50.00 × 69.20 × 3.58 mm (W×H×T)
- アクティブエリア – 43.20 × 57.60 mm
- 柔軟なインターフェース – SPI (control) + 18‑bit RGB (data) – best of both worlds
- 明るさ – 250 cd/m² typical – suitable for indoor use
- 高コントラスト比 – 500:1 typical
- 広色域 – 55% NTSC typical
- 広い動作温度 - 20℃〜+70
- バックライト – 4 white LEDs (series), 80mA total current
- ドライバーIC – ILI9341V (well‑supported, mature)
- RoHS対応
アプリケーション
- ポータブル医療機器（患者モニター、診断ツール）
- 産業用HMIおよびコントロールパネル
- Handheld test & measurement equipment
- スマートホームゲートウェイ＆セキュリティパネル
- 車載用補助ディスプレイ
- Consumer electronics (MP4 players, digital photo frames)
技術仕様
一般仕様
| パラメータ | 価値 |
|---|
| LCDサイズ | 2.8インチ |
| パネルタイプ | a-Si TFT active matrix, TN (Normally White) |
| 決議 | 240 (RGB) × 320 pixels |
| 表示モード | TN / Normally White / Transmissive |
| 色数 | 65K (6‑bit per color) |
| 視聴方向 | 12時方向（ベストビュー） |
| コントラスト比 | 500 : 1 (typical) |
| 輝度（明るさ） | 250 cd/m² (typical), 230 cd/m² (min) |
| モジュールサイズ（W×H×T） | 50.00 × 69.20 × 3.58 mm (±0.2) |
| アクティブエリア（W×H） | 43.20 × 57.60 mm |
| ピクセルピッチ | 0.180 × 0.180 mm |
| ドライバーIC | ILI9341V |
| インターフェース | SPI (control) + 18‑bit RGB (data) |
| バックライト | 4 white LEDs (series connection) |
| 動作温度 | -20 ~ +70 °C |
| 保存温度 | -30 ~ +80 °C |
絶対最大定格
| パラメータ | シンボル | 最小 | マックス | 単位 |
|---|
| 動作温度 | トップ | -20 | +70 | °C |
| 保存温度 | Tst | -30 | +80 | °C |
| 湿度 | RH | - | 90（60℃の場合） | % |
DC特性 (Ta=25°C)
| パラメータ | シンボル | 最小 | タイプ | マックス | 単位 |
|---|
| ロジック電源電圧 | VDD | 2.8 | 3.3 | 3.6 | V |
| 入力電流 | イド | - | 25 | 36 | mA |
| 入力高電圧 | VIH | 0.7×VDD | - | VDD | V |
| 入力低電圧 | ヴィル | ブイエスエス | - | 0.3×VDD | V |
バックライト特性（Ta=25℃、定電流）
| パラメータ | シンボル | 最小 | タイプ | マックス | 単位 | コンディション |
|---|
| 順電圧 | Vf | 2.9 | 3.1 | 3.2 | V | もし=80mAなら |
| LED current (total) | もし | - | 80 | - | mA | 定電流 |
Optical Characteristics (Ta=25°C, If=40mA)
| 項目 | シンボル | コンディション | 最小 | タイプ | マックス | 単位 |
|---|
| コントラスト比 | CR | ノーマルアングル | 400 | 500 | - | - |
| 輝度（中央） | LV | ノーマルアングル | 230 | 250 | - | cd/m² |
| 輝度均一性 | δホワイト | - | 80 | - | - | % |
| 視野角 （3:00） | θL | CR≧10 | 35 | 45 | - | デグ |
| 視野角 (9:00) | θR | CR≧10 | 35 | 45 | - | デグ |
| 視野角 (6:00) | θU | CR≧10 | 40 | 50 | - | デグ |
| 視野角 (12:00) | θD | CR≧10 | 10 | 20 | - | デグ |
| 白色CIE（x） | Wx | ノーマルアングル | - | 0.307 | - | - |
| 白色CIE (y) | ワイ | ノーマルアングル | - | 0.329 | - | - |
| NTSC比 | S | - | - | 55.3% | - | % |
Note: Luminance in optical table (250 cd/m² typical) is measured at 40mA backlight current. At rated 80mA current, luminance is specified as 250 cd/m² typical in General Specifications.
Interface Pin Connection (45‑pin FPC – SPI + 18‑bit RGB, partial)
9GNDPSystem ground
| ピン番号. | シンボル | 入出力 | 説明 |
|---|
| 1 | GND | P | システム・グラウンド |
| 2-3 | LED_A | P | バックライト陽極 |
| 4-5 | LED_K | P | バックライト陰極 |
| 6 | GND | P | システム・グラウンド |
| 7 | ブイシーシー | P | Power supply (2.8~3.3V) |
| 8 | VCCIO | P | I/O power supply (1.8~3.3V) |
| 10 | リセット | I | リセット（アクティブ・ロー） |
| 11 | GND | P | システム・グラウンド |
| 12 | 垂直同期 | I | Vertical sync |
| 13 | ハイシンク | I | Horizontal sync |
| 14 | GND | P | システム・グラウンド |
| 15 | DOTCLK | I | ピクセルクロック |
| 16 | GND | P | システム・グラウンド |
| 17 | デン | I | データイネーブル |
| 18 | GND | P | システム・グラウンド |
| 19-24 | R7-R2 | 入出力 | Red data (6 bits, MSB) |
| 25 | GND | P | システム・グラウンド |
| 26-31 | G7-G2 | 入出力 | Green data (6 bits, MSB) |
| 32 | GND | P | システム・グラウンド |
| 33-38 | B7-B2 | 入出力 | Blue data (6 bits, MSB) |
| 39 | GND | P | システム・グラウンド |
| 40 | エスディーオー | 入出力 | SPI data out |
| 41 | SDA | 入出力 | SPI data in |
| 42 | SCL | I | SPIクロック |
| 43 | シーエスエックス | I | チップ・セレクト（アクティブ・ロー） |
Full 45‑pin pinout includes additional grounds and NC pins. The 18‑bit RGB bus uses R[7:2], G[7:2], B[7:2] (6 bits per color). SPI pins are used for command/configuration.
信頼性と品質保証
信頼性試験項目（合格基準）
- 高温貯蔵: 80±2℃、48H
- 低温貯蔵: -30±2℃、48H
- 高温動作70±2℃, 48H
- 低温操作: -20±2℃、48H
- Thermal shock: -20℃ ↔ 70℃, 30min each, 10 cycles
- ESD test: Air ±6kV / Contact ±4kV, 330Ω/150pF, 5 points each
MTBF： 20,000 hours @ room temperature (25±10℃, 40±20% RH).
失敗の判定 試験後、コントラスト比は初期値の50%以上で、表示不良はなく、電気的/光学的機能は完全であった。.
Quality Assurance (per MIL-STD-105E / GB2828)
- 検査レベル一般II、シングルサンプリング
- 主要欠陥のAQL0.65
- 軽微な欠陥 AQL1.5
- Test conditions: 25±5℃, 45±20% RH, 40W fluorescent lamp, 30cm viewing distance, 0°~45°
取り扱い・保管上の注意
- ガラスパネルは壊れやすいので、機械的な衝撃や落下を避けてください。.
- LCD液が漏れた場合は、直ちに皮膚や衣服を石鹸と水で洗うこと。.
- 作業台は接地し、取り扱いや保管には静電気防止バッグを使用する。.
- 保管0~35℃、40~60% RH、密閉ポリエチレン袋、直射日光を避けてください。.
- 手はんだ：320℃~350℃、最大10秒/パッド、繰り返し加熱を避ける。.
- モジュールを分解または改造しないでください - 保証は無効です。.
梱包方法
モジュールは静電気防止トレイに入れられ、発泡保護材で積み重ねられ、段ボールで固定され、カートンで密封される。ご要望に応じて、詳細な梱包図面をご提供いたします。.
ご注文とサポート
The JicTech RT028TR5T-Q2 is available for engineering samples and mass production. For a complete datasheet, 2D drawing, or a quotation, please contact our B2B sales team.
Download product manual: FULL-SPEC-RT028TR5T-Q2
📩 見積もりまたはサンプルのご依頼は、Eメールまたは下記のお問い合わせフォームをご利用ください。.
