製品概要

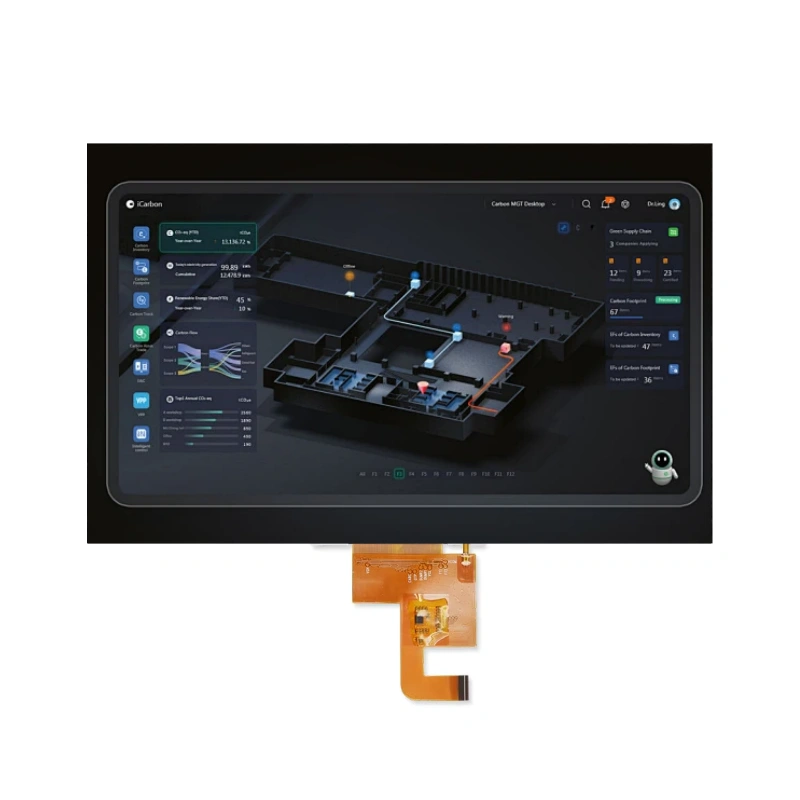

この10.1インチのカラーアクティブマトリックスTFT LCDモジュールは、要求の厳しい産業用および商業用アプリケーション向けに、高性能な映像出力を実現します。5線式アナログ抵抗膜方式タッチパネルと一体型のLED駆動基板を採用したこのディスプレイソリューションは、ヒューマンマシンインターフェース（HMI）アプリケーションにおいて、優れた耐久性、安定した輝度、そして長期的な信頼性を提供します。.
このモジュールは、WXGA解像度（1024×600ピクセル）に対応し、最大1670万色（8ビットLVDS）または26万2000色（6ビットLVDS）を表示可能で、コンテンツが豊富なディスプレイに鮮明で精細な映像を提供します。 1チャンネルのLVDSインターフェースにより、安定した高速信号伝送が保証されます。LEDバックライトユニットは交換可能な設計を採用しており、製品の耐用年数を延ばし、総所有コスト（TCO）を削減します。.
オプションのUSBタッチドライバーボード（ETP-MB-MER4050UEBG）が用意されており、Windows（XP～11）、Linux（カーネル2.4.x～5.x.x）、 Android（2.3.x以降）、macOS（9～12.x.x）など、幅広いオペレーティングシステムに対応しています。.
主な特徴
- WXGA解像度 – 1024×600ピクセルで、鮮明で詳細な表示を実現
- 交換可能なLEDバックライト – 現場での交換が可能なLEDライトバー設計により、製品のライフサイクルを延長
- 柔軟な色深度 – 6ビット（262K）および8ビット（16.7M）のLVDS入力の両方をサポート
- LVDSインターフェース – 高速・低ノイズの信号伝送を実現する1チャンネルLVDS
- DEモードのみ – データイネーブルのみの動作による、簡素化されたタイミング制御
- オプションのタッチドライバボード – マルチOS対応のUSBインターフェース（Windows、Linux、Android、macOS）
- JEIDA/NS形式のいずれかを選択可能 – LVDSデータ形式との互換性を確保するためのOrder_SELピン
- RoHS対応 – 環境に配慮した製造
技術仕様
ディスプレイ特性
| パラメータ | 仕様 |
|---|
| 画面サイズ | 対角10.1インチ |
| 表示領域 | 222.72（幅）× 125.28（高さ）mm |
| 決議 | 1024 × 600 ピクセル (WXGA) |
| ピクセルピッチ | 0.213 × 0.213 mm |
| ディスプレイの色 | 16.7M（8ビット）／262K（6ビット） |
| 表示モード | TN、通常は白人 |
| 色域 | 45% NTSC（標準値） |
| インターフェース | 1チャネル LVDS（6ビット／8ビット選択可能） |
| タッチ技術 | 5線式アナログ抵抗式 |
| タッチ方式 | 指かスタイラス |
光学特性
| パラメータ | 価値 |
|---|
| ホワイト・ルミナンス | 250 cd/m²（標準値） |
| コントラスト比 | 500:1（標準値） |
| 応答時間（立ち上がり＋立ち下がり） | 16 ms（標準値） |
| 視野角（CR≧10） | 水平：140°（標準）、垂直：120°（標準） |
| 均一性（5点） | 80%以上 |
機械的仕様およびタッチパネルの仕様
| パラメータ | 次元／値 |
|---|
| 外形寸法 | 235.0 × 143.0 × 8.0 mm |
| タッチ表示領域 | 226.34 × 128.50 mm |
| タッチ有効領域 | 222.72 × 125.28 mm |
| 重量 | 340g（標準値） |
| 表面硬度 | 3H以上 |
| 光透過率 | 80% ± 3% |
| ヘイズ | 8% ± 3% |
| オペレーション・フォース | 80g以下 |
| タッチFPCの長さ | 60.0 mm |
| 静荷重（接触） | 5kg / 10 cm² / 30秒 |
電気的仕様およびバックライト仕様
| パラメータ | 分。. | タイプ. | マックスだ。. | 単位 |
|---|
| ロジック駆動電圧 (VCCS) | 3.0 | 3.3 | 3.6 | V |
| VCCS 現在 | – | 140 | 160 | mA |
| LEDの入力電圧 | 9 | 12 | 15 | V |
| LEDの入力電流 | – | 150 | 165 | mA |
| LEDの消費電力 | – | – | 2.0 | W |
| PWM制御周波数 | 190 | – | 2000 | ヘルツ |
| PWMデューティ比 | 10 | – | 100 | % |
| LEDの順方向電流（1ストリングあたり） | – | 22.5 | – | mA |
| 供給電圧に触れる | – | 5 | – | V DC |
| LEDの寿命 | – | 15,000 | – | 時間 |
オプションのタッチドライバーボード（ETP-MB-MER4050UEBG）の仕様
| パラメータ | 仕様 |
|---|
| ボードの寸法 | 20mm × 75mm |
| 電源要件 | DC +5V（100mA未満） |
| 動作温度 | -25°C ～ +85°C |
| インターフェース | USB 1.1 フルスピード（USB 2.0 準拠） |
| 決議 | 2048 × 2048 |
| 応答時間 | <20ミリ秒 |
| OSの対応状況 | Windows、Linux、Android、macOS |
| 規制当局の承認 | CE、FCC-B |
| 環境に優しい製品 | RoHS対応 |
主な特長：交換可能なLEDバックライト
LEDバックライトを内蔵した従来のLCDモジュールとは異なり、このディスプレイは交換可能なLEDライトバーを採用しています。この独自の利点により、バックライトユニットの現場での交換が可能となり、製品全体のライフサイクルを大幅に延長するとともに、産業用機器の長期的なメンテナンスコストを削減します。.
アプリケーション
- 産業用制御盤およびHMI
- 医療用モニタリング機器
- 試験・計測機器
- ファクトリーオートメーションシステム
- キオスクおよび公共用ディスプレイ
- プロセス制御用ディスプレイ
- 組込みシステム
信頼性と耐久性
このモジュールは、高温・低温保存、熱衝撃、高湿度環境下での動作など、厳格な環境試験に合格しており、過酷な産業環境においても信頼性の高い性能を発揮します。.
ご注文について
- 表示モジュール – 10.1インチ TFT LCD（5線式抵抗膜方式タッチパネル搭載）
- バックライト – ドライバーを内蔵した、交換可能なLEDライトバー設計
- タッチドライバーボード – オプションのUSBコントローラボード（ETP-MB-MER4050UEBG）
数量割引、カスタマイズ、または機械図面については、弊社営業チームまでお問い合わせください。.
