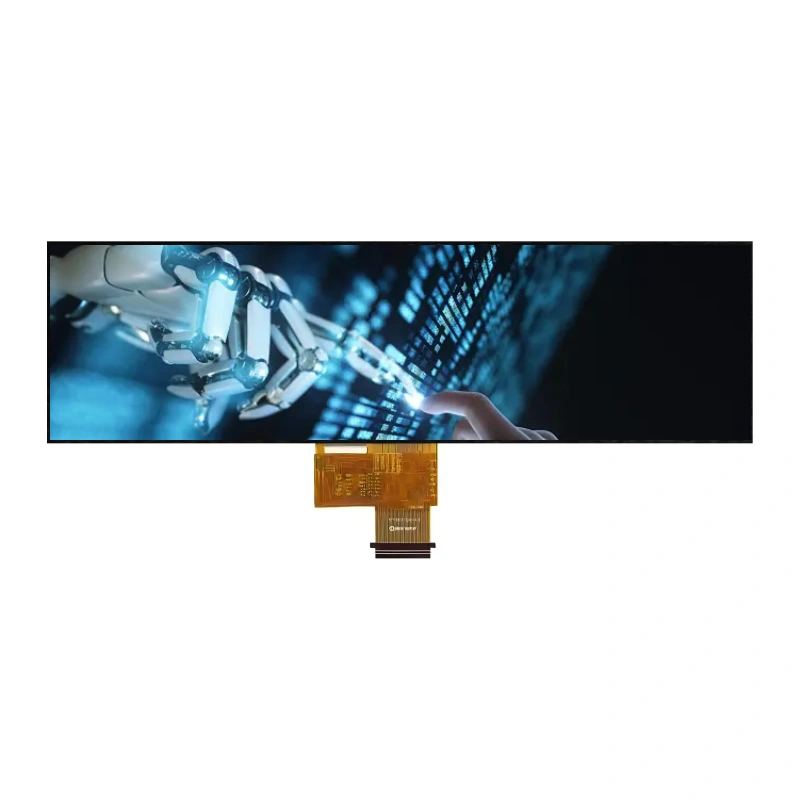

Módulo LCD TFT tipo barra de 4,6 pulgadas – 800×320 con RGB24 y pantalla táctil resistiva

Este módulo LCD TFT tipo barra de 4,6 pulgadas cuenta con una resolución de 800×320, ángulos de visión completos de 80°, una interfaz RGB de 24 bits y un panel táctil resistivo integrado. Está diseñado para cuadros de instrumentos de automóviles, paneles de control industriales, equipos de audio y aplicaciones especializadas de interfaz hombre-máquina (HMI) de tipo barra que requieran interacción táctil. Su superficie antirreflejos y su perfil delgado de 4,2 mm lo convierten en una opción excelente para productos con limitaciones de espacio que requieran una experiencia visual de alta calidad.

Características principales

Formato tipo barra – Resolución de 800×320 optimizada para aplicaciones de visualización en los sectores de la automoción, la industria y el audio
Ángulos de visión completos – Ángulos de visión de 80°/80°/80°/80° para una calidad de imagen constante desde todas las direcciones
Interfaz RGB de 24 bits – Interfaz paralela de alta velocidad para la transferencia de datos de vídeo a todo color
Panel táctil resistivo integrado – Pantalla táctil resistiva analógica de 4 hilos para una entrada fiable, ya sea con lápiz óptico o con el dedo
Perfil delgado – Módulo de 4,2 mm de grosor para diseños con limitaciones de espacio
Amplia temperatura de funcionamiento – De -20 °C a +70 °C para entornos exigentes
Superficie antideslumbrante – Reduce los reflejos para mejorar la legibilidad en diversas condiciones de iluminación
TFT normalmente negro – Excelente contraste y negros profundos para unas imágenes nítidas
Retroiluminación LED de 50 000 horas – Iluminación fiable y de larga duración que prolonga la vida útil del producto
Circuito integrado controlador ST7262 – Controlador de alto rendimiento optimizado para pantallas TFT de tipo barra

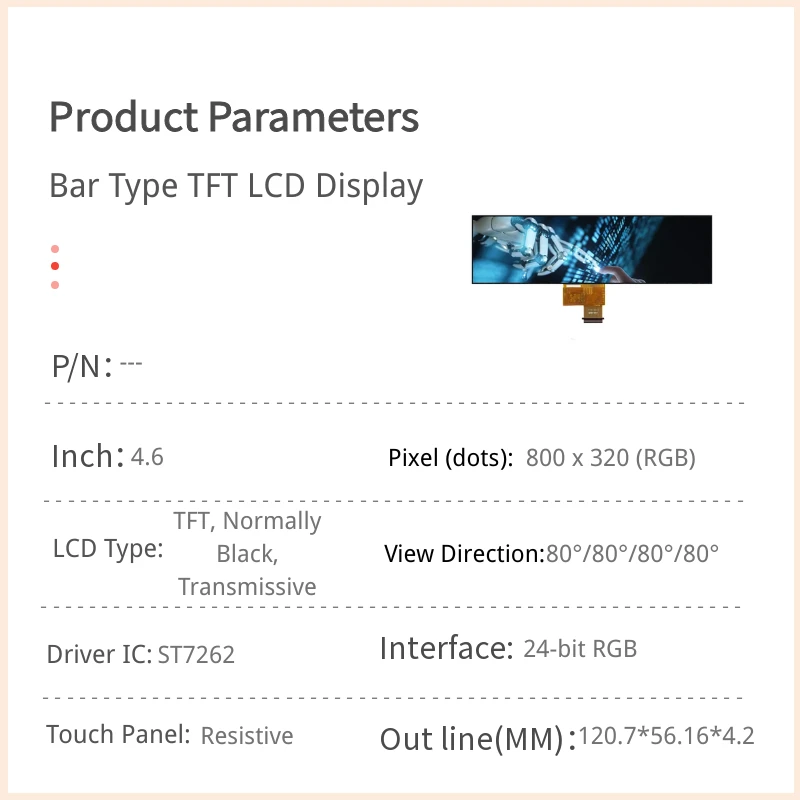

Especificaciones técnicas

Parámetro	Especificación
Talla	4,6 pulgadas de diagonal (tipo barra)
Matriz de puntos	800 x RGB x 320
Dimensiones del módulo	120,7 x 56,16 x 4,2 mm
Área activa	108,0 x 43,2 mm
Paso de píxeles	0,135 x 0,135 mm
Relación de aspecto	Tipo de barra
Tipo LCD	TFT, normalmente negro, transmisivo
Ángulo de visión	80°/80°/80°/80° (Completo)
Interfaz	RGB de 24 bits
Conductor IC	ST7262 o equivalente
Tipo de retroiluminación	LED, normalmente blanco
Tecnología táctil	Panel táctil resistivo (RTP)
Tipo táctil	Resistiva analógica de 4 hilos
Tratamiento de superficies	Antideslumbrante
Temperatura de funcionamiento	-20°C a +70°C
Temperatura de almacenamiento	-30°C a +80°C
Tensión de alimentación (VCC)	3,1 V ~ 3,6 V (típico: 3,3 V)
Actual (diseño negro)	56,0 mA ~ 85,0 mA (típico: 56,0 mA)
Tensión del LED (VLED+)	16,2 V ~ 19,8 V (típico: 18,0 V)
LED Corriente	40 mA (típico)
Vida útil de los LED	50 000 horas

Interfaz de pines

Pin	Símbolo	Función
1	VLED-	Cátodo de retroiluminación LED
2	VLED	Ánodo de retroiluminación LED
3,29,36	GND	Alimentación y toma de tierra
4	VCC	Tensión de alimentación
5-12	R0~R7	Datos rojos (R0:LSB, R7:MSB)
13-20	G0~G7	Datos verdes (G0: LSB, G7: MSB)
21-28	B0~B7	Datos azules (B0: LSB, B7: MSB)
30	DCLK	Reloj de muestra
31	DISP	Control de encendido/apagado de la pantalla
32	HSYNC	Sincronización horizontal (polaridad negativa)
33	VSYNC	Sincronización vertical (polaridad negativa)
34	DE	Entrada de activación de datos
35	NC	Sin conexión
37	XR	Electrodo derecho del panel táctil
38	YD	Electrodo inferior de la pantalla táctil
39	XL	Electrodo izquierdo de la pantalla táctil
40	YU	Electrodo superior del panel táctil

Aplicaciones

Este módulo LCD TFT tipo barra con pantalla táctil resistiva integrada está diseñado para una amplia variedad de aplicaciones automovilísticas, industriales y comerciales en las que se requieren pantallas alargadas con interacción táctil:

Cuadros de instrumentos para automóviles – Ideal para pantallas de salpicadero, cuadros de instrumentos y paneles de información del vehículo con función táctil
Paneles de climatización para automóviles – Ideal para interfaces de control de sistemas de climatización con función táctil resistiva
Paneles de control industrial – Interfaces HMI alargadas para el control de máquinas y la supervisión de procesos, que permiten su manejo con lápiz óptico o con guantes
Equipos de audio – Apto para mesas de mezclas de DJ, interfaces de audio, equipos de estudio e instrumentos musicales
Paneles de control para hogares inteligentes – Ideal para termostatos inteligentes, centros de domótica e interfaces de control
Equipos médicos – Pantallas compactas para dispositivos de diagnóstico portátiles y equipos de monitorización
Sistemas de punto de venta – Pantallas orientadas al cliente y paneles de información sobre transacciones
Automatización industrial – Interfaces de operador que requieren una entrada táctil resistente en entornos industriales

Opciones de personalización

Ofrecemos opciones de personalización flexibles para satisfacer los requisitos específicos de cada proyecto:

Opciones de pantalla táctil – La sensibilidad táctil resistiva y la dureza de la superficie se pueden personalizar
Luminosidad – El brillo de la retroiluminación se puede ajustar según los distintos entornos
Interfaz – Hay disponibles opciones de interfaz alternativas en función de las necesidades
FPC – Se puede personalizar la longitud del FPC, el tipo de conector y la disposición de pines
Temperatura de funcionamiento – Hay disponibles versiones con rango de temperatura ampliado para aplicaciones en el sector de la automoción
Tratamiento de superficies – Tratamientos superficiales opcionales, como el antirreflejos o el recubrimiento duro
Unión óptica – Para una mayor durabilidad y legibilidad en aplicaciones del sector de la automoción
Montaje de LCM – Disponemos de soluciones personalizadas de integración mecánica y carcasas

Guía de selección

A la hora de elegir este módulo LCD TFT de tipo barra para tu proyecto, ten en cuenta los siguientes factores:

Resolución de pantalla – La resolución de 800×320 ofrece un formato panorámico ideal para aplicaciones de salpicaderos y paneles de control
Compatibilidad de interfaces – La interfaz RGB de 24 bits requiere 24 líneas de datos más señales de sincronización; asegúrate de que tu MCU/SoC admita la salida RGB en paralelo
Integración táctil – Pantalla táctil resistiva de 4 hilos con electrodos XR, YD, XL y YU para una entrada fiable con lápiz óptico o con el dedo, incluido el manejo con guantes
Frecuencia de actualización – La interfaz RGB permite actualizaciones de fotogramas a alta velocidad, lo que resulta ideal para animaciones y elementos interactivos de la interfaz de usuario
Requisitos de alimentación – Rango de tensión de alimentación (VCC): 3,1 V ~ 3,6 V; la retroiluminación LED requiere una tensión de 16,2 V ~ 19,8 V a 40 mA
Entorno operativo – Rango de temperatura: de -20 °C a +70 °C, apto para aplicaciones automovilísticas e industriales
Espacio de montaje – Dimensiones del módulo: 120,7 x 56,16 mm, con un grosor de 4,2 mm; comprueba el espacio libre mecánico en tu diseño

Preguntas frecuentes

¿Cuál es el ángulo de visión de esta pantalla TFT?

Esta pantalla ofrece unos ángulos de visión completos de 80°/80°/80°/80°, lo que garantiza una calidad de imagen uniforme desde todas las direcciones.

¿Este módulo incluye una pantalla táctil?

Sí, este módulo incluye una pantalla táctil resistiva analógica de 4 hilos integrada, con electrodos en los pines 37-40 (XR, YD, XL, YU).

¿Qué interfaz utiliza esta pantalla?

El módulo utiliza una interfaz RGB de 24 bits con señales DCLK, HSYNC, VSYNC y DE para la transferencia de datos de vídeo a todo color.

¿Cuál es el consumo energético habitual?

El consumo de corriente típico es de 56,0 mA a 3,3 V de VCC durante el funcionamiento normal (patrón negro).

¿Cuál es la tensión necesaria para la retroiluminación LED?

La retroiluminación LED requiere una tensión de entre 16,2 V y 19,8 V, con una corriente típica de 40 mA.

¿Cuál es la vida útil de la retroiluminación LED?

La retroiluminación LED tiene una vida útil típica de 50 000 horas a 25 °C.

¿Qué tipo de pantalla táctil incluye?

Este módulo incluye un panel táctil resistivo analógico de 4 hilos, apto para su uso con lápiz óptico, con el dedo o con guantes en entornos industriales.

¿Podéis facilitar muestras?

Sí, disponemos de unidades de muestra para su evaluación. Por favor, envíenos sus requisitos a través del formulario de solicitud de muestras.

¿Hay asistencia para los conductores?

Sí, proporcionamos código de inicialización, fichas técnicas y asistencia técnica para la integración. El circuito integrado controlador ST7262 cuenta con un amplio soporte, con bibliotecas de controladores fácilmente disponibles.

¿Cuál es la cantidad mínima de pedido (MOQ) para la producción en serie?

La cantidad mínima de pedido (MOQ) depende de las configuraciones específicas. Ponte en contacto con nuestro equipo de ventas para obtener información actualizada sobre la MOQ.
