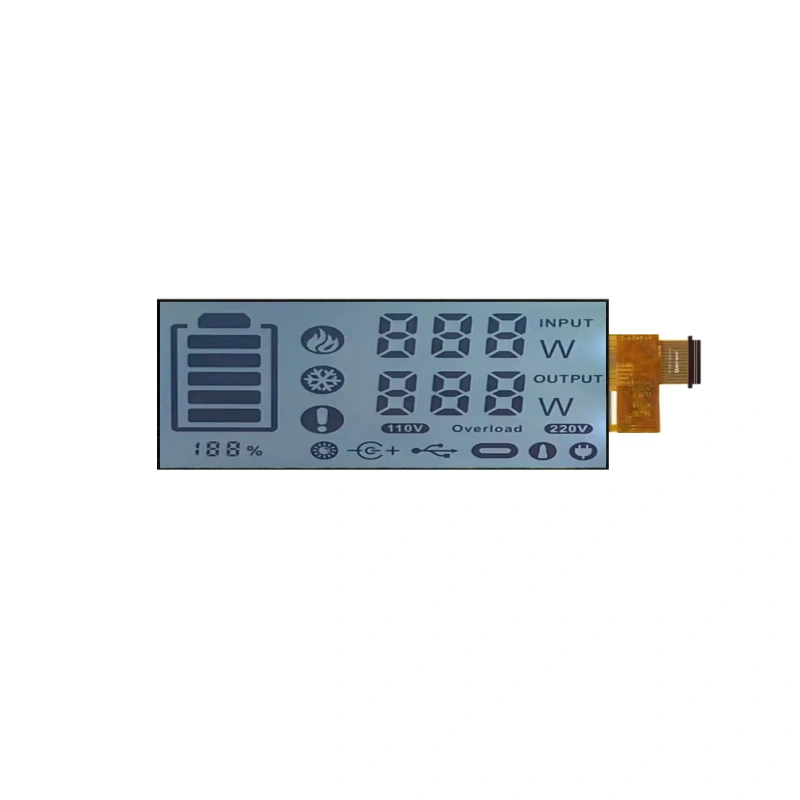

Módulo de pantalla LCD TFT monocroma tipo barra de 3,0 pulgadas con una resolución de 320 × 120, ángulos de visión completos de 80° y una interfaz SPI de 3 líneas. Circuito integrado controlador ST7512 con superficie antirreflejos y amplio rango de temperaturas de funcionamiento (de -20 °C a +70 °C). Retroiluminación LED con una vida útil de 50 000 horas y un consumo energético ultrabajo de 10 mA. Ideal para paneles de control de hogares inteligentes, equipos de audio, pantallas para automoción y aplicaciones industriales de interfaz hombre-máquina (HMI) que requieran gráficos monocromáticos de alto contraste con un formato alargado.

Módulo LCD TFT monocromo tipo barra de 3,0 pulgadas – 320×120 con interfaz SPI de 3 líneas

Este módulo LCD TFT monocromo tipo barra de 3,0 pulgadas presenta una resolución de 320×120 con ángulos de visión completos de 80° y una interfaz SPI de 3 líneas. Está diseñado para paneles de control de hogares inteligentes, equipos de audio, pantallas para automoción y aplicaciones industriales de interfaz hombre-máquina (HMI) que requieran gráficos monocromáticos de alto contraste con un formato alargado. Su superficie antirreflejos, su consumo energético ultrabajo y su amplio rango de temperaturas de funcionamiento lo convierten en una excelente opción para aplicaciones con limitaciones de espacio y en las que el consumo energético es un factor clave.

Características principales

Pantalla monocromática – Pantalla TFT monocromática de alto contraste que ofrece un texto y unos gráficos nítidos y fáciles de leer
Formato tipo barra – Resolución de 320×120 optimizada para aplicaciones de domótica, audio y pantallas industriales
Ángulos de visión completos – Ángulos de visión de 80°/80°/80°/80° para una calidad de imagen constante desde todas las direcciones
Interfaz SPI de 3 líneas – Interfaz serie sencilla que facilita la integración con la mayoría de los microcontroladores
Consumo de energía ultrabajo – Consumo de corriente típico de 10 mA, ideal para diseños alimentados por batería y que apuestan por el ahorro energético
Amplia temperatura de funcionamiento – De -20 °C a +70 °C para entornos exigentes
Superficie antideslumbrante – Reduce los reflejos para mejorar la legibilidad en diversas condiciones de iluminación
TFT normalmente negro – Alta relación de contraste para una visualización monocromática nítida y clara
Retroiluminación LED de 50 000 horas – Iluminación fiable y de larga duración que prolonga la vida útil del producto
Circuito integrado controlador ST7512 – Controlador de alto rendimiento optimizado para pantallas TFT monocromáticas
Sin pantalla táctil – Solución rentable para aplicaciones que no requieren interacción táctil

Especificaciones técnicas

Parámetro	Especificación
Talla	3,0 pulgadas de diagonal (tipo barra)
Matriz de puntos	320 x Monocromo x 120
Dimensiones del módulo	86,35 (ancho) x 35,89 (alto) x 7,2 (profundidad) mm (máx.)
Área activa	72,0 (ancho) x 27,0 (alto) mm
Paso de píxeles	0,225 x 0,225 mm
Tipo LCD	TFT monocromo, normalmente negro, transmisivo
Ángulo de visión (L/R/U/D)	80°/80°/80°/80° (Completo)
Interfaz	SPI de 3 líneas
Conductor IC	ST7512 o equivalente
Tipo de retroiluminación	LED, normalmente blanco
Panel táctil	Sin pantalla táctil
Tratamiento de superficies	Antideslumbrante
Temperatura de funcionamiento	-20°C a +70°C
Temperatura de almacenamiento	-30°C a +80°C
Tensión de alimentación (VCC)	3,0 V ~ 3,6 V (típico: 3,3 V)
Consumo actual	10 mA ~ 15 mA (típico: 10 mA)
Tensión del LED	1,62 V ~ 3,4 V (típico: 2,65 V)
LED Corriente	2 × 20 mA (típico)
Vida útil de los LED	50 000 horas

Interfaz de pines

Pin	Símbolo	E/S	Función
1,2,16,22	GND	P	Suelo
3	RSTB	I	Entrada de reinicio (activa en bajo)
4,7-13,17,19,23,26,27,30	NC	–	Sin conexión
5	CSB	I	Selección de chip (activo bajo)
6	VSYNCO	O	Salida de sincronización vertical
14	SDA	E/S	Datos en serie
15	SCL	I	Reloj serie
18	C86	I	Selección de interfaz (Bajo = SPI de 3 hilos)
20,21	VCC	P	Fuente de alimentación (3,3 V)
24	LED1_C	P	Cátodo LED 1
25	LED2_C	P	Cátodo LED 2
28	LED1_A	P	Ánodo LED 1
29	LED2_A	P	Ánodo LED 2

Aplicaciones

Este módulo LCD TFT monocromo tipo barra está diseñado para una amplia variedad de aplicaciones de consumo, de automoción e industriales en las que se requieren gráficos monocromos de alto contraste con un formato de pantalla alargado:

Paneles de control para hogares inteligentes – Ideal para termostatos inteligentes, centros de domótica e interfaces de control que requieran pantallas monocromáticas nítidas
Equipos de audio – Ideal para mesas de mezclas de DJ, interfaces de audio, equipos de estudio e instrumentos musicales
Pantallas para automóviles – Apto para pantallas de indicadores del mercado de recambios, paneles de información del vehículo y cuadros de instrumentos
Paneles de control industrial – Interfaces HMI alargadas para el control de máquinas y la supervisión de procesos
Expositores para tiendas – Etiquetas digitales para estanterías, etiquetas de precios y expositores de información promocional
Electrodomésticos inteligentes – Paneles de visualización para lavadoras, frigoríficos y otros electrodomésticos inteligentes
Equipos médicos – Pantallas compactas para dispositivos de diagnóstico portátiles y equipos de monitorización

Opciones de personalización

Ofrecemos opciones de personalización flexibles para satisfacer los requisitos específicos de cada proyecto:

Panel táctil – Integración de paneles táctiles resistivos o capacitivos disponible bajo pedido
Luminosidad – El brillo de la retroiluminación se puede ajustar según los distintos entornos
Interfaz – Hay disponibles opciones de interfaz alternativas en función de las necesidades
FPC – Se puede personalizar la longitud del FPC, el tipo de conector y la disposición de pines
Temperatura de funcionamiento – Hay disponibles versiones con rango de temperatura ampliado para aplicaciones automovilísticas e industriales
Tratamiento de superficies – Tratamientos superficiales opcionales, como el antirreflejos o el recubrimiento duro
Montaje de LCM – Disponemos de soluciones personalizadas de integración mecánica y carcasas

Guía de selección

A la hora de elegir este módulo LCD TFT monocromo tipo barra para tu proyecto, ten en cuenta los siguientes factores:

Tipo de pantalla – Se trata de una pantalla TFT monocroma, no en color; ideal para aplicaciones que requieren texto y gráficos de alto contraste.
Compatibilidad de interfaces – La interfaz SPI de 3 líneas solo requiere 3 líneas de señal (CSB, SCL, SDA), lo que facilita su integración
Potencia ultrabaja – Su consumo típico de 10 mA lo hace ideal para diseños alimentados por batería y en los que se busca el ahorro energético
Requisitos de alimentación – Rango de tensión de alimentación (VCC): 3,0 V ~ 3,6 V, con un valor típico de 3,3 V; la retroiluminación LED requiere entre 1,62 V y 3,4 V a 2 × 20 mA
Entorno operativo – Rango de temperatura: de -20 °C a +70 °C, apto para aplicaciones de consumo e industriales
Integración táctil – No incluye pantalla táctil, pero está disponible como opción de personalización si se desea
Espacio de montaje – Dimensiones del módulo: 86,35 x 35,89 mm, con un grosor máximo de 7,2 mm; comprueba el espacio libre mecánico en tu diseño

Preguntas frecuentes

¿Se trata de una pantalla TFT en color o monocromática?

Se trata de una pantalla LCD TFT monocromática, optimizada para aplicaciones de visualización de texto y gráficos de alto contraste. Muestra imágenes en un solo color y es compatible con la escala de grises.

¿Cuál es el ángulo de visión de esta pantalla TFT monocroma?

Esta pantalla ofrece unos ángulos de visión completos de 80°/80°/80°/80°, lo que garantiza una calidad de imagen uniforme desde todas las direcciones.

¿Este módulo incluye una pantalla táctil?

No, esta versión no incluye pantalla táctil. Está diseñada como un módulo exclusivamente de visualización para aplicaciones que no requieran interacción táctil. La integración de una pantalla táctil está disponible como opción de personalización.

¿Qué interfaz utiliza esta pantalla?

El módulo utiliza una interfaz SPI de tres líneas con las señales CSB, SCL y SDA. El pin C86 debe mantenerse en nivel bajo para el modo de interfaz SPI de tres hilos.

¿Cuál es el consumo energético habitual?

El consumo típico de corriente es de tan solo 10 mA con un VCC de 3,3 V, lo que lo hace ideal para aplicaciones alimentadas por batería y de bajo consumo.

¿Cuál es la vida útil de la retroiluminación LED?

La retroiluminación LED tiene una vida útil típica de 50 000 horas a 25 °C.

¿Podéis facilitar muestras?

Sí, disponemos de unidades de muestra para su evaluación. Por favor, envíenos sus requisitos a través del formulario de solicitud de muestras.

¿Hay asistencia para los conductores?

Sí, proporcionamos código de inicialización, fichas técnicas y asistencia técnica para la integración. El circuito integrado controlador ST7512 cuenta con un amplio soporte, con bibliotecas de controladores fácilmente disponibles.

¿Cuál es la cantidad mínima de pedido (MOQ) para la producción en serie?

La cantidad mínima de pedido (MOQ) depende de las configuraciones específicas. Ponte en contacto con nuestro equipo de ventas para obtener información actualizada sobre la MOQ.
