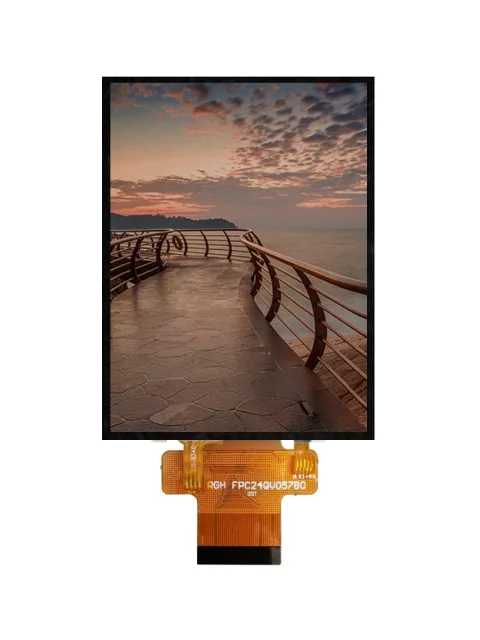

Módulo de visualización LCD TFT de 2 pulgadas - Pantalla compacta de 240×320

Detalles del producto:

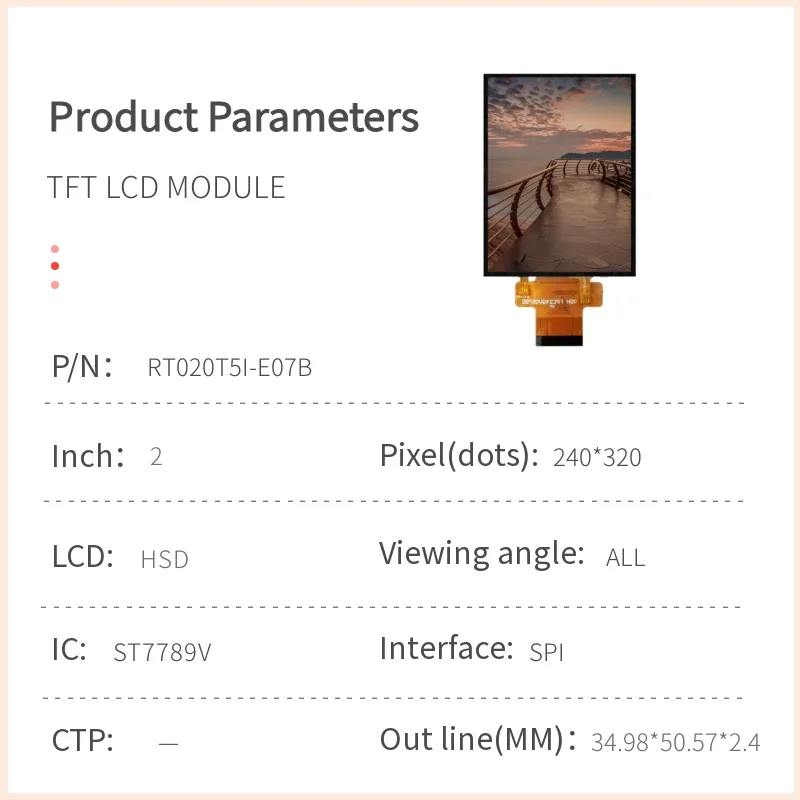

1. Especificación general

Artículo	Especificación	Notas
Tamaño LCD	2,0 pulgadas
Tipo de panel	Matriz activa a-Si TFT	IPS, normalmente negro
Resolución	240RGB(H) × 320(V) píxeles
Modo de visualización	Transmisivo
Número de colores	262K colores
Dirección de visualización	Todas las horas (gran ángulo de visión)
Relación de contraste	800 (típ.)
Luminancia	450 cd/m² (típ.)
Tamaño del módulo (H×V×T)	34,98 × 50,57 × 2,4 mm
Superficie activa (H×V)	30,60 × 40,80 mm
Tamaño de píxel (H×V)	0,1275 × 0,1275 mm
Conductor IC	ST7789V2
Fuente de luz	3 LED (blancos)	Conexión en paralelo
Interfaz	SPI
Temperatura de funcionamiento	-20°C a +70°C
Temperatura de almacenamiento	-30°C a +80°C
Peso	TBD

2. Características eléctricas

Parámetro	Símbolo	Min	Tipo	Max	Unidad
Tensión del sistema	VDD	2.4	2.75	3.3	V
Tensión de interfaz	VDDI	1.65	1.8	3.3	V
Alta tensión de entrada	VIH	0,7×VDDI	–	VDDI	V
Tensión baja de entrada	VIL	VSS	–	0,3×VDDI	V
Alta tensión de salida	VOH	0,8×VDDI	–	VDDI	V
Baja tensión de salida	VOL	VSS	–	0,2×VDDI	V

3. Características de la retroiluminación

Artículo	Símbolo	Min	Tipo	Max	Unidad	Condición
Tensión directa	Vf	2.8	3.0	3.3	V	Si=60mA
Configuración LED	–	–	3 LED paralelos	–	–
Blanco CIE x	x	0.23	0.25	0.27	–	Si=60mA
Blanco CIE y	y	0.23	0.25	0.27	–	Si=60mA

4. Características ópticas

Artículo	Símbolo	Min	Tipo	Max	Unidad	Condición
Relación de contraste	CR	–	800	–	–	Ángulo normal
Luminancia (Centro)	Lv	400	450	–	cd/m²
Uniformidad de brillo	δWHITE	80	–	–	%
Tiempo de respuesta (Tr+Tf)	–	–	30	–	ms
Ángulo de visión (CR≥10)	θ	–	80	–	grados	Todas las direcciones
Relación NTSC	–	–	56%	–	–

5. Valores máximos absolutos

Parámetro	Símbolo	Min	Max	Unidad
Tensión de alimentación	VDD	-0.3	+4.6	V
Tensión de alimentación lógica	VDDI	-0.3	+4.6	V
Rango de tensión de entrada	VIN	-0.3	VDDI+0,5	V
Rango de tensión de salida	VO	-0.3	VDDI+0,5	V
Temperatura de funcionamiento	Top	-20	+70	°C
Temperatura de almacenamiento	Tst	-30	+80	°C

6. Fiabilidad e inspección

Pruebas de fiabilidad: Almacenamiento y funcionamiento a alta/baja temperatura, choque térmico, ESD (±6kV/±4kV).
De por vida: 20.000 horas en condiciones normales de funcionamiento.
Norma de inspección: MIL-STD-105E, Nivel II, AQL: MAJ=0,65, MIN=1,5.

7. Descripción de pines (puerto LCM)

Pin	Símbolo	Descripción
1-4, 8, 13	GND	Suelo
5	RESX	Restablecer
6	VDD	Alimentación analógica
7	IOVDD	Potencia de E/S
9	CS	Selección de chip
10	SDA	SPI E/S
11	SCL	Reloj SPI
12	D/C	Selección de datos/comandos
14	LEDK	Cátodo LED
15	LEDA	Ánodo LED

8. Características principales

Panel IPS para ángulos de visión amplios
Alto brillo y contraste
Interfaz SPI para facilitar el control
Diseño compacto y robusto
Adecuado para aplicaciones industriales y de consumo

9. Aplicaciones

Dispositivos portátiles
Sistemas de control industrial
Pantallas de los instrumentos
Sistemas integrados
Proyectos electrónicos de bricolaje

Descargar documentos técnicos

Haga clic aquí para descargar este documento：ESPECIFICACIÓN COMPLETA-RT020T5I-E07B

Todas las especificaciones se basan en la hoja de especificaciones del producto suministrada. Para obtener planos mecánicos detallados, precauciones de manipulación y criterios de inspección completos, consulte el documento original.
