Visión general

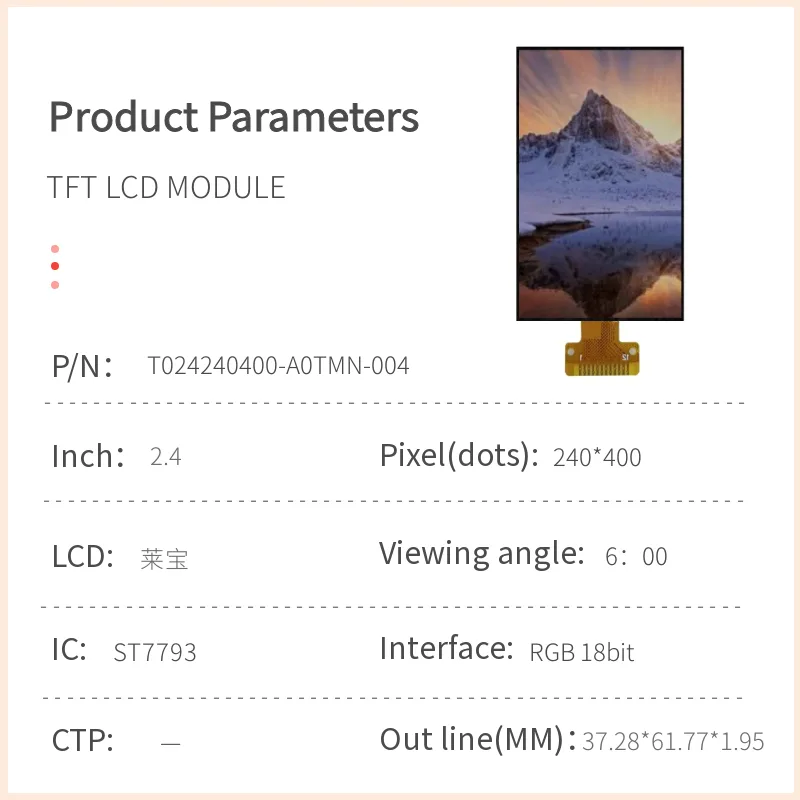

El JicTech T024240400-A0TMN-004 es un módulo LCD TFT de 2,4 pulgadas de alto brillo diseñado para aplicaciones que exigen colores vivos, excelente legibilidad a la luz del sol y un perfil delgado. Construido sobre un panel TN con polarizador EWV avanzado, ofrece ángulos de visión ultraamplios manteniendo una dirección óptima a las 6 en punto. Con una resolución de 240×RGB×400 y una interfaz RGB (TTL) de 18 bits, este módulo ofrece colores nítidos de 262K y un rendimiento de vídeo fluido. Ideal para control industrial, dispositivos médicos, terminales portátiles y pantallas de automoción.
Características principales
- diagonal de 2,4 - compacto pero legible
- Resolución 240×400 - texto y gráficos nítidos
- Luminosidad ultra alta - 600 cd/m² típico (excelente para exteriores/luz solar)
- Amplia gama de colores - 70% NTSC para colores intensos y vibrantes
- Módulo de tamaño reducido - 37,28 × 61,77 × 1,95 mm (An×Al×T)
- Zona activa - 31,68 × 52,8 mm, ideal para pantallas verticales
- Interfaz RGB (TTL) de 18 bits - entrada de vídeo rápida y paralela
- Alta relación de contraste - 300:1 típico
- Tiempo de respuesta rápido - 15ms típico (Tr+Tf)
- Amplia temperatura de funcionamiento -20℃ a +70℃
- Luz de fondo - 5 LED blancos en serie, corriente constante de 20 mA
- Conductor IC - ST7793 (bien respaldado, fiable)
- MTBF - 30.000 horas
Aplicaciones
- HMI y paneles de control industriales
- Equipos de diagnóstico médico
- Dispositivos portátiles de prueba y medición
- Terminales portátiles y lectores de códigos de barras
- Conjuntos de infoentretenimiento para automóviles
- Pasarelas domésticas inteligentes y paneles de seguridad
- Quioscos exteriores y sistemas de punto de venta
Especificaciones técnicas
Especificaciones generales
| Parámetro | Valor |
|---|
| Tamaño LCD | 2,4 pulgadas |
| Tipo de panel | matriz activa a-Si TFT, TN + polarizador EWV |
| Resolución | 240 (RGB) × 400 píxeles |
| Modo de visualización | TN / Normalmente blanco |
| Número de colores | 262K |
| Dirección de visualización | 6 en punto |
| Relación de contraste | 300 : 1 (típico) |
| Luminancia (brillo) | 600 cd/m² (típico) |
| Tamaño del módulo (An×Al×T) | 37,28 × 61,77 × 1,95 mm |
| Superficie activa (An×Al) | 31,68 × 52,8 mm |
| Paso de píxeles | 0,132 × 0,132 mm |
| Conductor IC | ST7793 |
| Interfaz | TTL (RGB de 18 bits) |
| Luz de fondo | 5 LED blancos (serie) |
| Temperatura de funcionamiento | -20 ~ +70 °C |
| Temperatura de almacenamiento | -30 ~ +80 °C |
Valores máximos absolutos
| Parámetro | Símbolo | Min | Max | Unidad |
|---|
| Temperatura de funcionamiento | Top | -20 | +70 | °C |
| Temperatura de almacenamiento | Tst | -30 | +80 | °C |
| Humedad | RH | - | 90 (a 60°C) | % |
Características CC
| Artículo | Símbolo | Min | Tipo | Max | Unidad |
|---|
| Tensión de alimentación lógica | VDD | 3.0 | 3.3 | 3.6 | V |
| Corriente de entrada | Idd | - | 13 | - | mA |
| Alta tensión de entrada | VIH | 0,7×VDD | - | VDD | V |
| Tensión baja de entrada | VIL | VSS | - | 0,3×VDD | V |
| Alta tensión de salida | VOH | VDD-0,4 | - | VDD | V |
| Baja tensión de salida | VOL | VSS | - | VSS+0,4 | V |
Características de la retroiluminación (serie de 5 LEDs, total If=20mA)
| Artículo | Símbolo | Min | Tipo | Max | Unidad | Condición |
|---|
| Tensión directa | Vf | 14 | 16 | 17 | V | Si=20mA |
| Blanco CIE (x) | - | 0.25 | - | 0.35 | - | Si=20mA |
| Blanco CIE (y) | - | 0.25 | - | 0.35 | - | Si=20mA |
Características electro-ópticas (Ta=25°C, If=20mA)
| Artículo | Símbolo | Condición | Min | Tipo | Max | Unidad |
|---|
| Relación de contraste | CR | Ángulo normal | - | 300 | - | - |
| Luminancia superficial | Lv | Ángulo normal | 480 | 600 | 720 | cd/m² |
| Uniformidad de luminancia | δ BLANCO | θ=φ=0° | 80 | - | - | % |
| Tiempo de respuesta (Tr+Tf) | - | TC=25°C | - | 15 | 24 | ms |
| Ángulo de visión (3:00) | θ | CR≥10 | - | 45 | - | deg |
| Ángulo de visión (9:00) | θ | CR≥10 | - | 35 | - | deg |
| Ángulo de visión (6:00) | θ | CR≥10 | - | 45 | - | deg |
| Ángulo de visión (12:00) | θ | CR≥10 | - | 15 | - | deg |
| Blanco CIE (x) | - | Ángulo normal | 0.245 | - | 0.345 | - |
| Blanco CIE (y) | - | Ángulo normal | 0.245 | - | 0.345 | - |
| Rojo CIE (x,y) | - | Ángulo normal | 0.554,0.281 | - | 0.614,0.341 | - |
| Verde CIE (x,y) | - | Ángulo normal | 0.281,0.529 | - | 0.341,0.589 | - |
| Azul CIE (x,y) | - | Ángulo normal | 0.107,0.104 | - | 0.167,0.154 | - |
| Relación NTSC | S | - | - | 70% | - | % |
Descripción de las patillas de interfaz (FPC de 20 patillas - parcial)
| Pin No. | Símbolo | Descripción |
|---|
| 1 | GND | Suelo |
| 2 | LED-A | Ánodo LED |
| 3 | LED-K | Cátodo del LED |
| 4 | GND | Suelo |
| 5 | VDDA | Fuente de alimentación (2,8-3,3 V) |
| 6 | RESET | Reinicio del sistema (activo bajo) |
| 7 | SDA | Entrada de datos serie (para configuración inicial) |
| 8 | SCL | Entrada de reloj serie |
| 9 | CS | Selección de chip (activo bajo) |
| 10 | RS | Selección de registro (L=comando, H=datos) |
| 11 | GND | Suelo |
| 12 | SDO | Salida de datos serie |
| 13 | TE | Salida de efecto desgarrador |
| 14 | IM3 | Selección del modo de interfaz |
| 15 | GND | Suelo |
| 16-19 | NC | Sin conexión |
| 20 | GND | Suelo |
Nota: Las líneas de datos RGB de 18 bits no aparecen en esta tabla de patillas simplificada; consulte la hoja de datos completa para ver las conexiones de la interfaz RGB paralela.
Fiabilidad y garantía de calidad
Elementos de la prueba de fiabilidad (criterios de aprobación)
- Almacenamiento a alta temperatura: 80±2℃, 48H
- Almacenamiento a baja temperatura: -30±2℃, 48H
- Funcionamiento a alta temperatura: 70±2℃, 48H
- Funcionamiento a baja temperatura: -20±2℃, 48H
- Choque térmico: -20℃ ↔ +70℃, 30min cada uno, 10 ciclos.
MTBF: 30.000 horas a temperatura ambiente (25±10℃, 40±20% HR).
Juicio fallido: Tras la prueba, relación de contraste ≥50% del valor inicial, sin defectos de visualización y plena funcionalidad eléctrica/óptica.
Garantía de calidad (según MIL-STD-105E)
- Nivel de inspección: General II, muestreo único
- Mayor defecto NCA: 0.65
- Defecto menor NCA: 1.5
- Condiciones de prueba: 25±5℃, 45±20% HR, lámpara fluorescente de 40W, 30cm de distancia de visión, 0°~45° izquierda/derecha/arriba/abajo.
Precauciones de manipulación y almacenamiento
- Evite golpes mecánicos o caídas: el panel de cristal es frágil.
- En caso de fuga de líquido LCD, lavar inmediatamente la piel/la ropa con agua y jabón; no ingerir.
- Utilice puestos de trabajo conectados a tierra y bolsas antiestáticas para su manipulación y almacenamiento.
- Almacenamiento: 23±5℃, 55±15% HR, sin luz solar directa ni fluorescente, máximo 12 meses.
- Soldadura manual: 320℃~350℃, máximo 10 segundos por almohadilla, evite el calentamiento repetido.
- No desmonte ni modifique el módulo.
Método de envasado (Referencia)
Los módulos se colocan en bandejas antiestáticas, se apilan con protección de espuma, se fijan con cartón y se precintan en cajas de cartón. Si lo desea, puede solicitar planos detallados de embalaje.
Pedidos y asistencia
El JicTech T024240400-A0TMN-004 está disponible para muestras de ingeniería y producción en serie. Para obtener una hoja de datos completa, un dibujo 2D o un presupuesto, póngase en contacto con nuestro equipo de ventas B2B.
Descargue el manual de documentación del producto: T024240400-A0TMN-004-V01 SPEC
